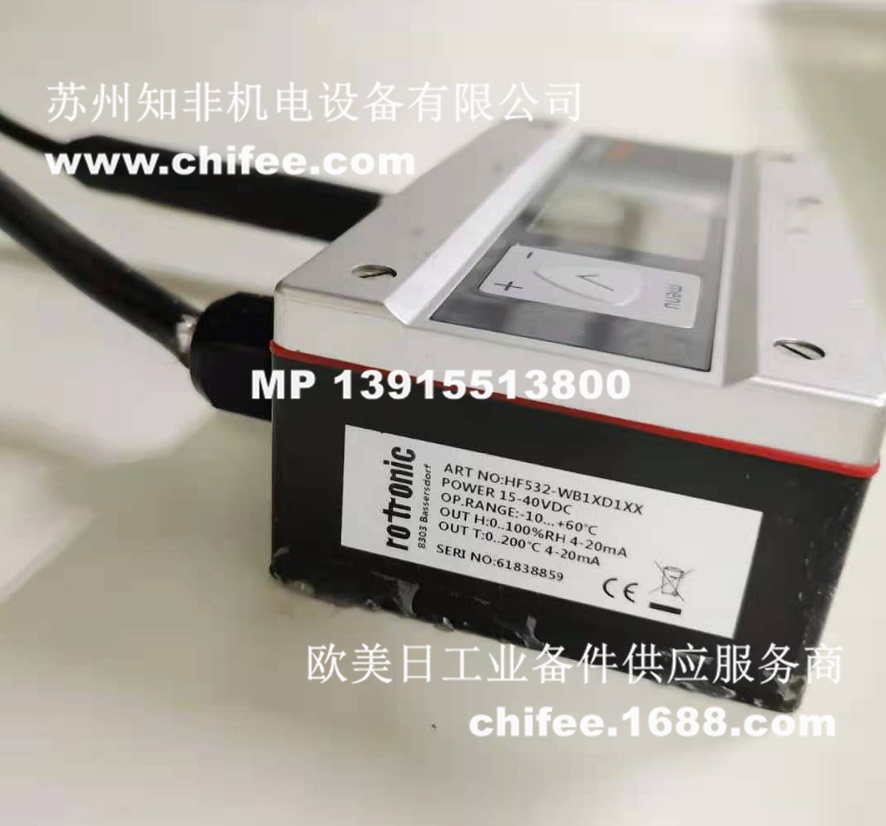

ROTRONIC高精度溫濕度變送器HF532在煙氣污染處理系統中的應用案例

 煙氣污染處理系統主要包括脫硫、除塵系統。這些系統的設備運行狀況與煙氣工況密切相關，煙氣濕度是煙氣工況的重要參數之一，對于煙氣處理系統有很大的影響。因此，對煙氣含濕量測量技術的研究具有相當積極的意義。

煙氣含濕量是煙氣參數中難測量的一個參數，但是因?yàn)闊煔獾暮瑵窳繉?duì)于煙氣的脫硫、除塵等工藝都有較大影響，所以它是煙氣工況的必測參數之一。

尤其是含有粉塵的煙氣，溫度高，無論是做環保處理還是成分分析，濕度的測量都成了必不可少的環節。

采用ROTRONIC溫濕度變送器HF3XX-D/WXXXXX，配以瑞士羅卓尼克ROTRONIC高溫探頭，可以滿足要求。
變送器采用大屏幕液晶顯示，按鍵操作簡單，壁掛式安裝和探頭進行分體式連接。

探頭采用法蘭對接，將采樣探針伸入煙道1/3~1/2位置。由于煙道內的高溫高粉塵，為防止粉塵的沖刷，在探針外部設有保護套管，同時探針入口處設有金屬網的過濾器，來減少進入取樣管的細微粉塵顆粒，防止堵塞。
目前，隨著相對濕度的增加脫硫率明顯增大，相對濕度越大，吸收劑粒子表面就越濕,Ca(OH)2生成越迅速，煙氣中SO2被吸收的量越多，從而使脫硫率增大。
以此看出，相對濕度對脫硫率的影響趨勢:相對濕度較小時影響較大，而相對濕度較大時，則影響變小。SO2的排放控制關系到國家的長遠發展，是我國大氣污染控制任務中的重中之重。
可見，高溫含有粉塵環境的煙氣監測，對污染排放治理，回收利用，成分分析都具備積極作用。

溫濕度變送器在GMP藥廠庫房環境監控中的應用案例
［簡介］：本溫濕度監控系統是一套開發成熟的符合GMP藥廠要求的系統，可24小時不間斷實時監控和記錄。系統能對大面積的多點的溫度、濕度進行監測記錄，并將數據傳輸?shù)絇C機上進行數據存儲與分析，輸出打印曲線，在設備異常情況下還以多種形式報警通知相應人員，以便及時采取相應措施。
【方案訴求】

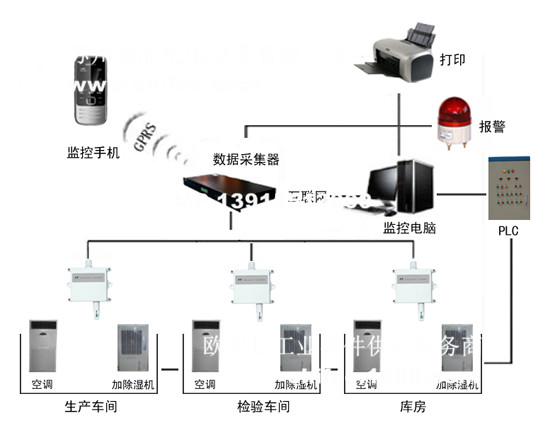

蘇州某藥廠需要對其公司內新建廠房安裝溫濕度監測系統?？蛻粝Ｍ到y(tǒng)能夠一直對廠房?jī)?nèi)的溫濕度進行連續監測，對實時的溫濕度數據進行記錄并保存，聯動控制空調及加濕器、除濕器。另外，當溫濕度超出報警限值時，可以現場聲光報警和手機短信報警。以往傳統的手工記錄已遠不能滿足要求，利用當前先進的傳感器測量技術、數字通信技術、計算機網絡技術和自動化控制技術等,將溫濕度變送器分別放置于生產車間、檢驗車間、庫房等需要測量的環境中，實時采集當前環境的溫濕度，并直接上傳給數據采集器，通過總線直接匯總到監控主機，根據系統設定的溫度、濕度控制的報警參數進行控制，當達到報警值時，通過控制信號直接送達現場聲光報警器，并以短信形式發送給監控手機。所有的數據存儲在系統服務器內，以便歷史數據的查詢和管理。以溫濕度傳感器為測量終端，結合數據采集器、控制器等組成專門應用于醫藥行業的溫濕度監測系統，實現對藥品在各個環節的有效監測與管理。
【功能實現】

1：可在線實時24小時連續采集和記錄監測點位的溫度、濕度各項參數情況，以數字、圖形和圖像等多種方式進行   實時顯示和記錄存儲監測信息，監測點位可擴充多達上千個點。
2：可設定各監控點位的溫濕度報警限值，當出現被監控點位數據異常時可自動發出報警信號，報警方式包括：現場多媒體聲光報警、網絡客戶端報警、電話語音報警、手機短信息報警等。上傳報警信息并進行本地及遠程監測，系統可在不同的時刻通知不同的值班人員；
3：溫濕度監控軟件采用標準windows 98/2000/XP全中文圖形界面，實時顯示、記錄各監測點的溫濕度值和曲線變化，統計溫濕度數據的歷史數據、大值、小值及平均值，累積數據，報警畫面。
4：監控主機端利用監控軟件可隨時打印每時刻的溫濕度數據及運行報告。
5：強大的數據處理與通訊能力，采用計算機網絡通訊技術，局域網內的任何一臺電腦都可以訪問監控電腦，在線查看監控點位的溫濕度記錄儀變化情況，實現遠程監測。系統不但能夠在值班室監測，領導在自己辦公室可以非常方便地觀看和監控。
6：系統設計時預留有接口，可隨時增加減硬軟件設備，系統只要做少量的改動即可，可以在很短的時間內完成，可根據政策和法規的改變隨時增加新的內容。

環境監控類傳感器在救生設備中的應用
［編輯簡介］：在井下跟其他危險場所，都會有很多的救生設備。由于地處危險環境，所以工作人員需要對救生設備里面跟外面的現場環境進行測量。這樣，救生設備內的人員就能通過觸摸屏看到各個環境的參數值，從而采取相應的救生措施。在很多高級別墅區里，有的人家會設有避難室，對于避難室的環境也需要實時監測。
［關鍵詞］：環境監控
應用需求:
蘇州知非機電設備是經銷救生設備的公司，主要產品是氧氣發生器。配合ROTRONIC的產品采集溫濕度，溫度，二氧化碳等參量，通過KL-M4000采集模塊在觸摸屏上顯示出各個環節的運行狀態，已達到控制的效果.

首先要對出風口的溫濕度跟進風口的溫濕度進行測量。其次對氧氣反應設備的溫度也要進行檢測。在救生設備的內部跟外部都要測量二氧化碳跟氧氣濃度，這樣有利于對氧氣發生設備進行調節。

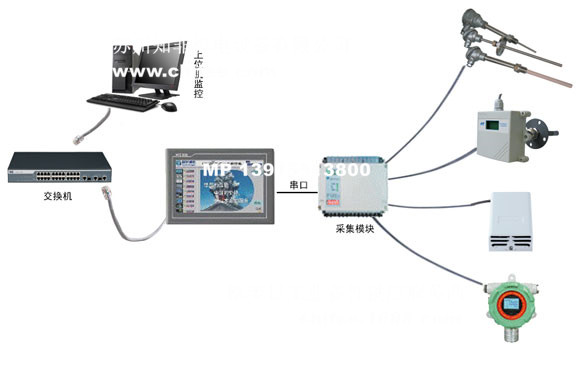

系統圖:

系統功能介紹:
     這個系統底層就是傳感器對環境進行測量，檢測不同地方的環境數值來控制氧氣發生器工作，傳感器輸出的數值都是4-20ma的模擬量數值，再通過觸摸屏與信號采集模塊通訊，將實時的數據顯示出來?？蛻艨梢钥吹浇M態呈現出的效果。
     現在很多危險區域都需要這樣的救生設備，在危險的時候可以同時容納13個人，并且保證2-3天的食品、水等生存必需品。這個行業對傳感器的要求比較高，我們的產品完全能夠符合要求。
瑞士羅卓尼克ROTRONIC
溫濕度變送器
溫濕度變送器HF3x系列
溫濕度變送器HF5x系列
溫濕度變送器HF7x系列
溫濕度變送器HF1x系列
溫濕度變送器HF8x系列
溫濕度傳感器

標準溫濕度探頭HC2-S

工業高溫探頭HC2-IC102

不銹鋼工業高溫探頭HC2-IM102/HC2

高溫手持探頭HC2-HK25

Mini探頭HC2-C04

插入式探頭HC2-HP28

劍狀探頭HC2-HS28

新型HC2A-S標準探頭

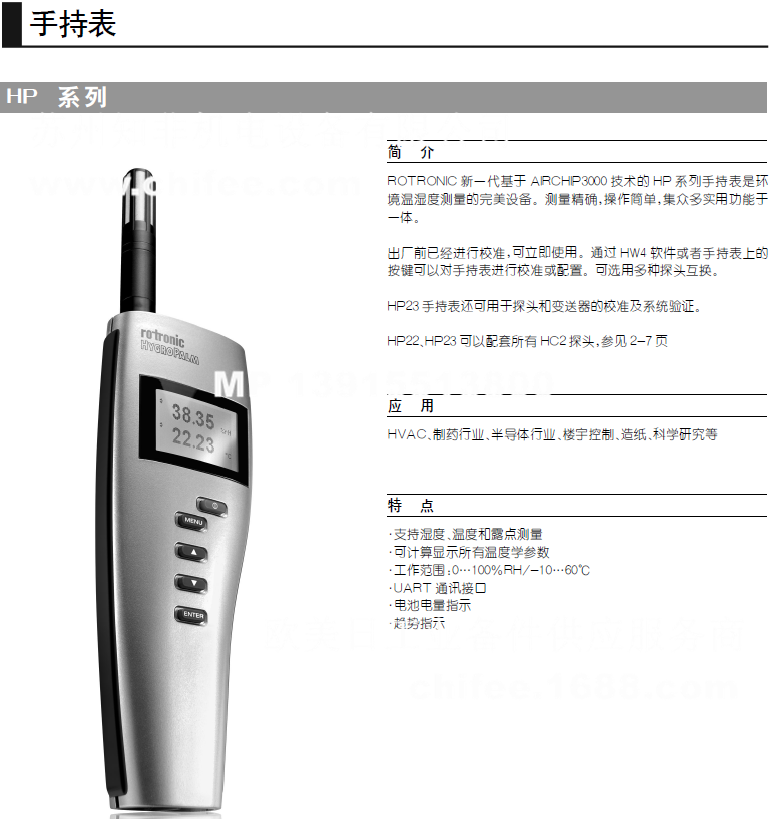

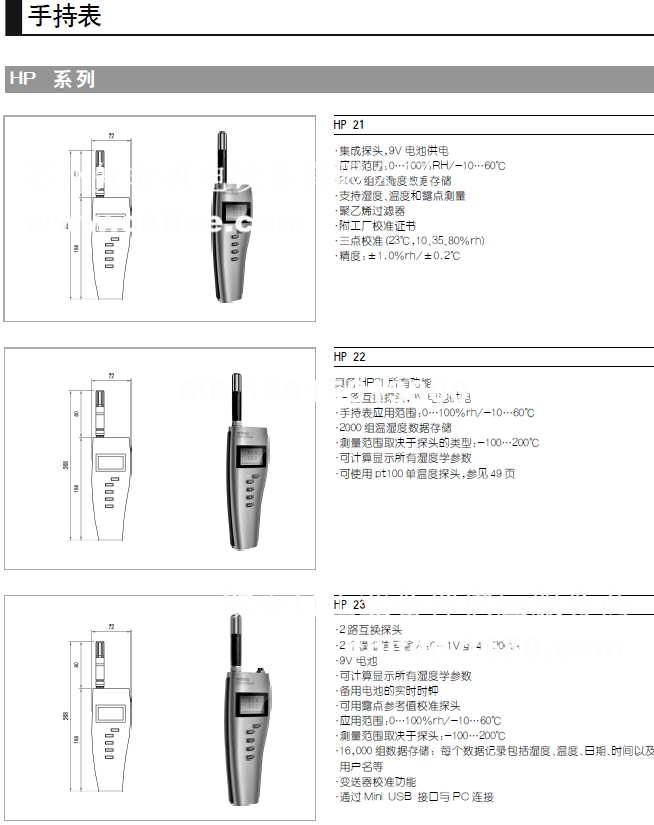

溫濕度手持表
溫濕度手持表HygroPalm21

溫濕度手持表HygroPalm22HP22-

溫濕度手持表HygroPalm23

手持紙張表GTS

可折疊專業紙張表S1

溫濕度手持表HygroPalm32HP32
溫濕度記錄器
數據記錄器HL-NT2

數據記錄器HL-NT3

記錄器擴展插座

HygroLogHL-1D緊湊型溫濕度記錄器

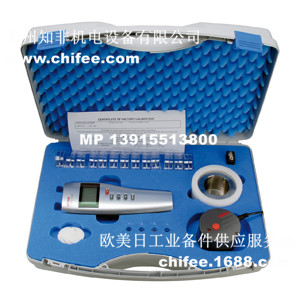

HP23-AW-SET-40水活性便攜式水分活度儀套裝
訂貨號
套裝配置單 HP23-AW-SET-40
手持表 HP23-AW 1支
測量探頭 HC2-AW 1支
測量艙 WP-40 1個
取樣杯 PS-40 10個
10%rh濕度校準溶液 EA10-SCS 1盒
35%rh濕度校準溶液 EA35-SCS 1盒
50%rh濕度校準溶液 EA50-SCS 1盒
80%rh濕度校準溶液 EA80-SCS 1盒
手提儀表箱 1個

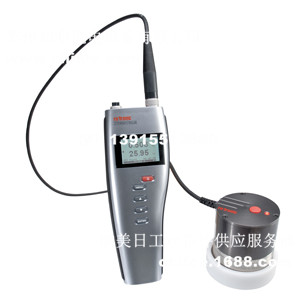

手持表HP23-AW

在許多情況下，手持表對測量生產車間或儲存室中的水活性非常有用，如對散裝物質的檢測以確保它們能夠符合規格要求。
HygroLab C1-SET-40臺式4通道水分活度儀套裝
訂貨號
套裝配置單 HygroLab C1-SET-40
臺式顯示儀表主機 HygroLab C1 1臺
測量探頭 HC2-AW 1支
測量艙 WP-40 1個
取樣杯 PS-40 100個

10%rh濕度校準溶液 EA10-SCS 1盒
35%rh濕度校準溶液 EA35-SCS 1盒
50%rh濕度校準溶液 EA50-SCS 1盒
80%rh濕度校準溶液 EA80-SCS 1盒

儀表箱 1個
臺式顯示儀表HygroLab C1
無線溫濕度
溫濕度發生器
附件
HW4軟件
溫濕度防爆系列
英國密析爾MICHELL

美國通用GE
HygroGen 2-S便攜式溫濕度發生器

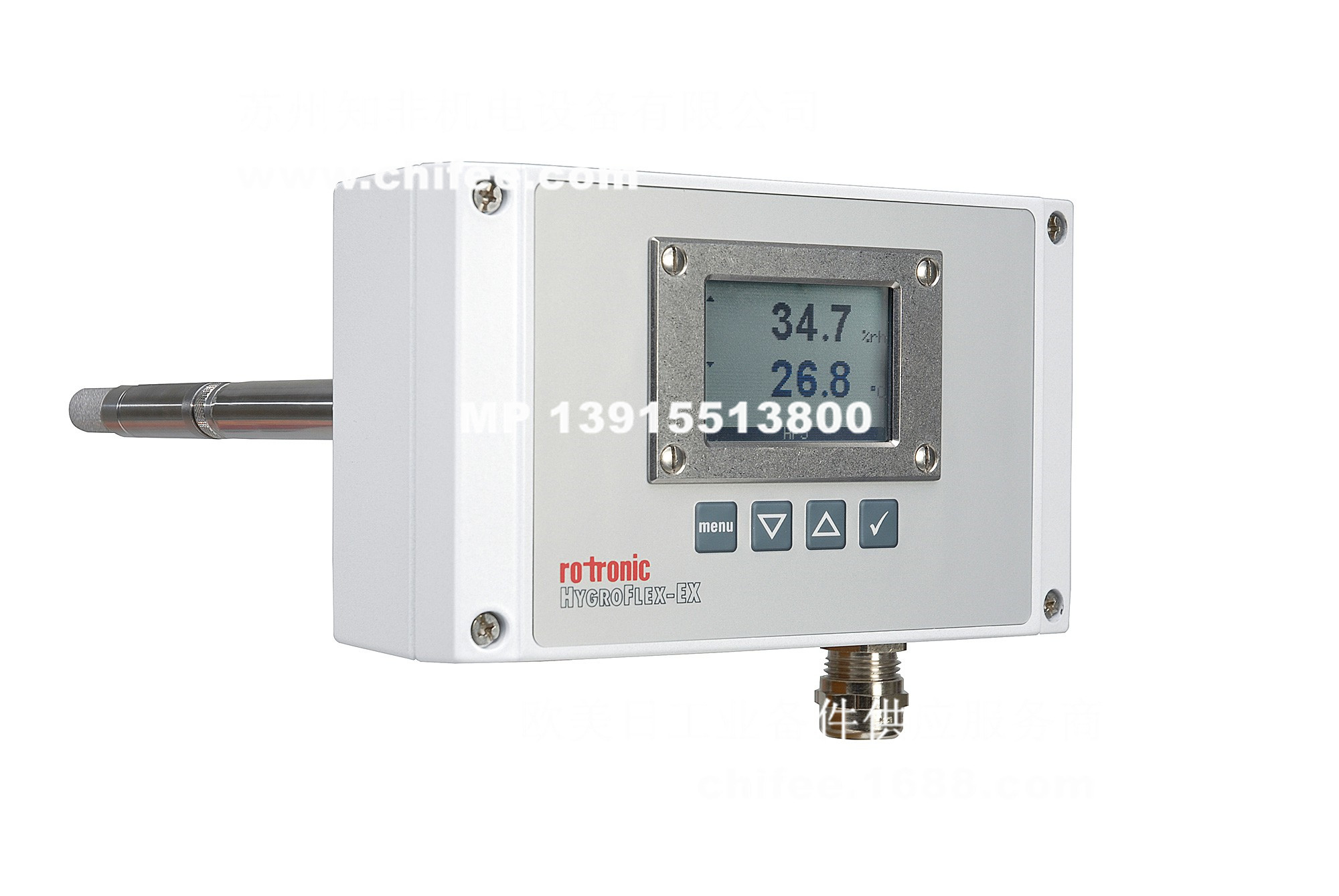

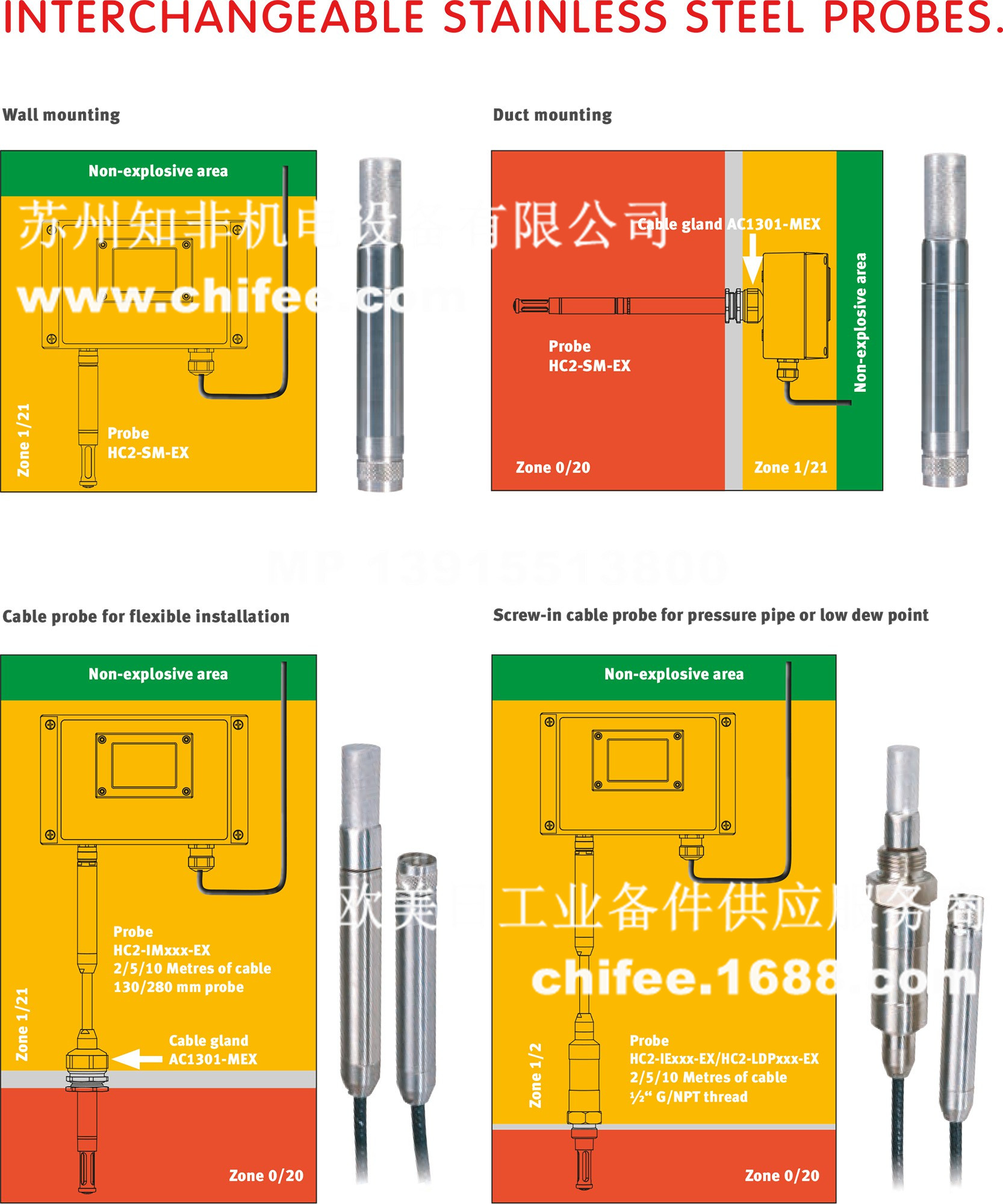

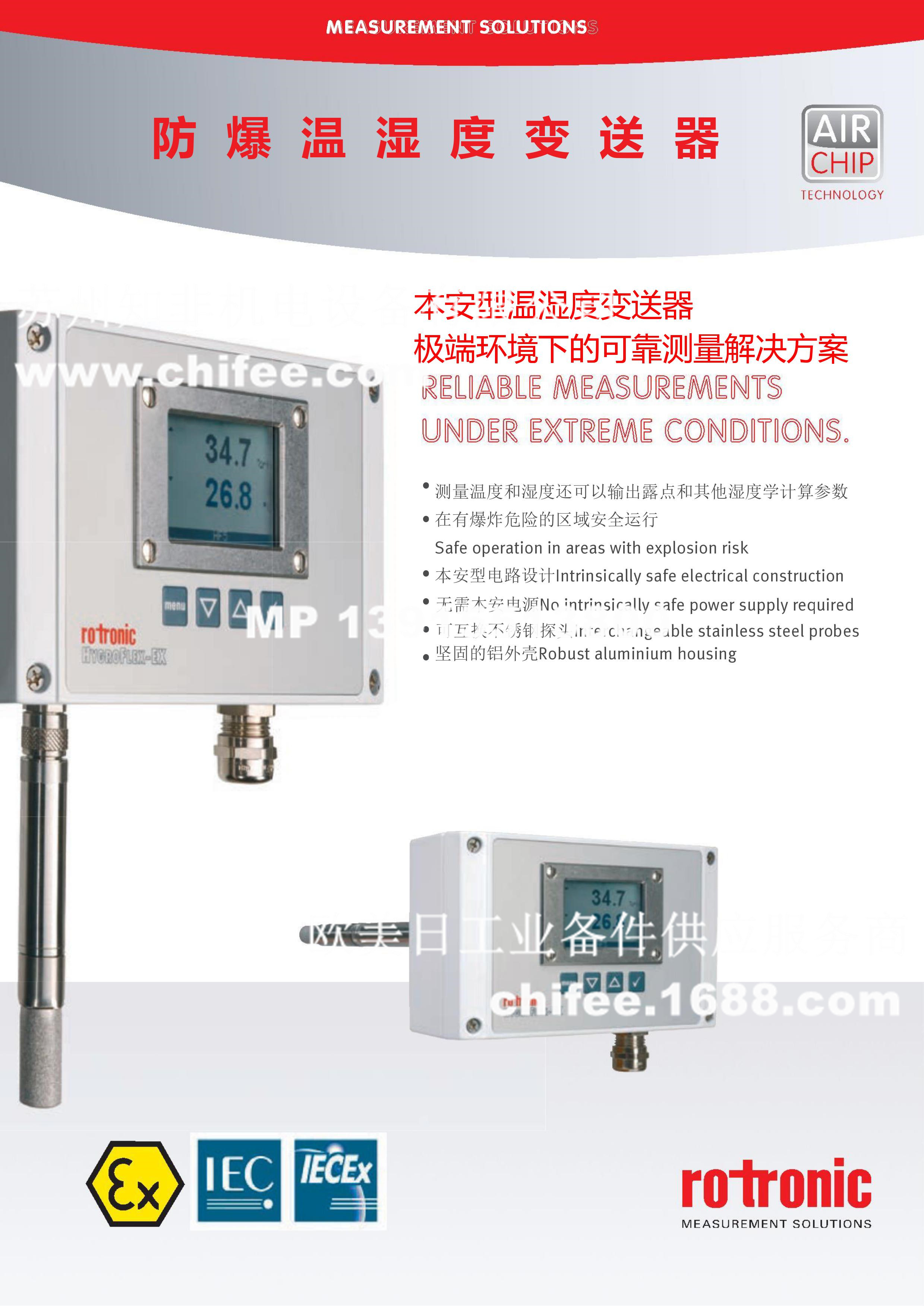

HygroFlex-EX系列防爆溫濕度變送器
產品型號：HF5-EX防爆型溫濕度變送器

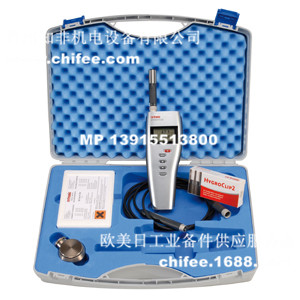

溫濕度手持表HygroPalm22 HP22-A

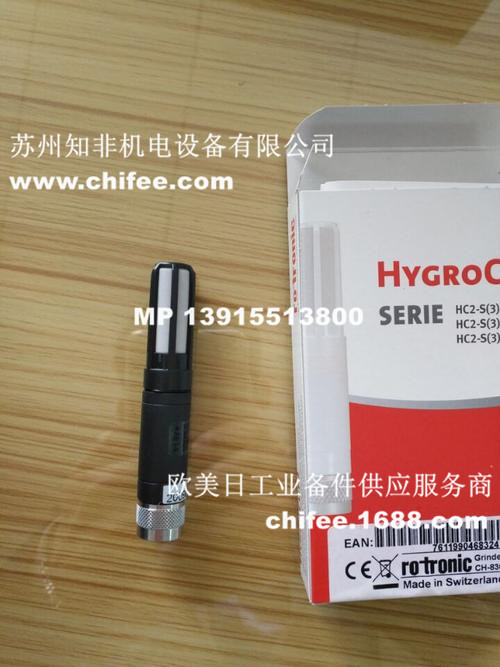

標準溫濕度探頭HC2-S
產品型號：HC2-S/HC2-S3

HC2-S/HC2-S3探頭是一種應用多樣化的探頭，可以與很多產品組合使用。它可以測量溫度、濕度、露點及霜點。應用：HAVC暖通空調、食品儲存、恒溫恒濕、試驗箱、建筑設施、造紙、氣象、制藥、電子、半導體、紡織及化工行業等。特點：●精度：±0.8%rh，±0.1℃，at23℃±5℃●應用范圍：-50~100℃/0~100rh●具有兩路可自由對應量程的0~1V模擬信號及UART接口●標準線性電壓輸出0~1V=-40~60℃/0~100rh●23℃時校準3個點10%、35%、80%
訂貨號 HC2-S HC2-S3
類型
標準探頭，黑色
氣象探頭，白色
尺寸 Φ15×83mm
應用范圍 -50~100℃，0~100rh
精度 ±0.8%rh，±0.1℃，在23℃±5℃時
供電 3.2~5VDC，推薦3.3VDC
電流消耗 ~4.5mA
長期穩定性 ＜1%rh/年

探頭類型 ROTRONIC HYGROMER® IN-1，Pt100 Class A
濾芯類型 聚乙烯標準濾芯，20μm，灰色 聚乙烯標準濾芯，40μm，白色
響應時間 不裝過濾器的情況下，＜15s
大風速 3m/s不裝過濾器，20m/s聚乙烯過濾器
外殼材質 聚碳酸酯
重量 10g
兼容產品
●手持表 HP22，HP23
●數據記錄器 HL-NT2，HL-NT3，LOG-HC2
●變送器 HF5
包含
●出廠校準證書
●說明書
●聚乙烯濾芯
附件
E2-XX 探頭連接件，末端30cm散線
E2-02A    2米延長線，黑色

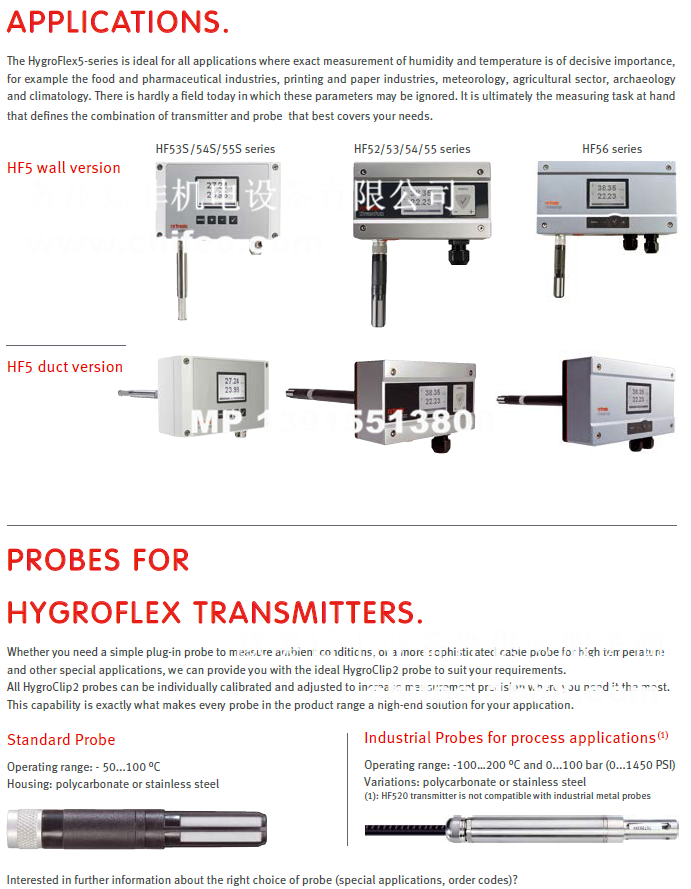

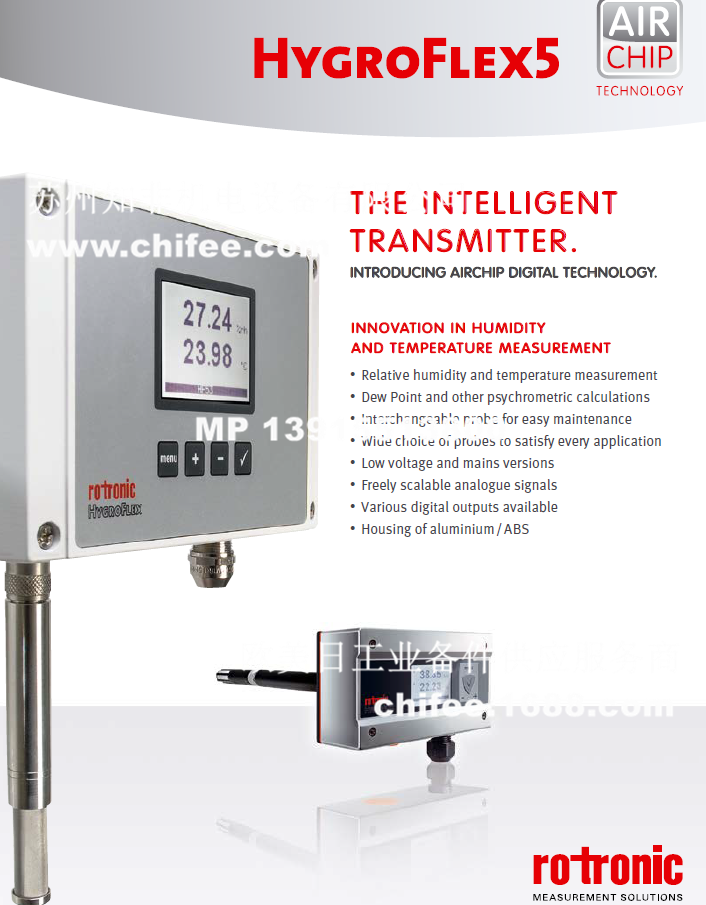

溫濕度變送器HF5x系列
產品型號：HF5XX-W/DXXXXX

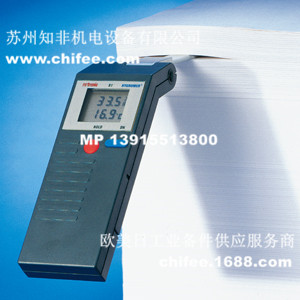

可折疊專業紙張表S1
產品型號：S1
產品類別：溫濕度手持表

S1紙張傳感器，適用于精密的可折疊劍狀探頭手持表在造紙工業應用。它可以測量相對濕度和溫度，測量結果可以直接顯示在手持表上。
訂 貨 號 S1
應    用 用于紙張、紙板、印刷和紡織工業的濕度測量
特    點 ▎可折疊劍狀探頭
  ▎工作范圍：-10~50℃/0~100rh
  ▎測量范圍：-25~75℃/5~99.9%rh
  ▎23℃±5℃時的精度：±1.5%rh/±0.3℃
  ▎電池電量指示
  ▎23℃時校準2個點，35、80%rh
  ▎自動斷電

設備類型 可折疊劍狀探頭手持表
傳 感 器 HYGROMER® IN-1/Pt100 Class A
顯    示 3位數字的液晶顯示
響應時間 ＜15s
材    質 表體ABS,探頭鋁
供    電 9V電池供電
尺    寸 設備191×63×26mm，探頭280×18×4mm
毛重 約350g
隨    附 ▎工廠校準證書
  ▎剪短說明手冊
  ▎電池
