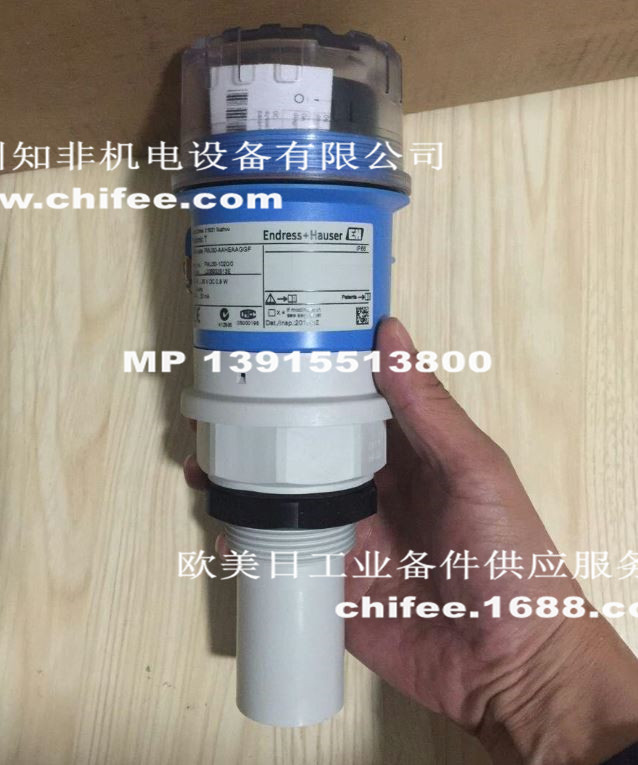

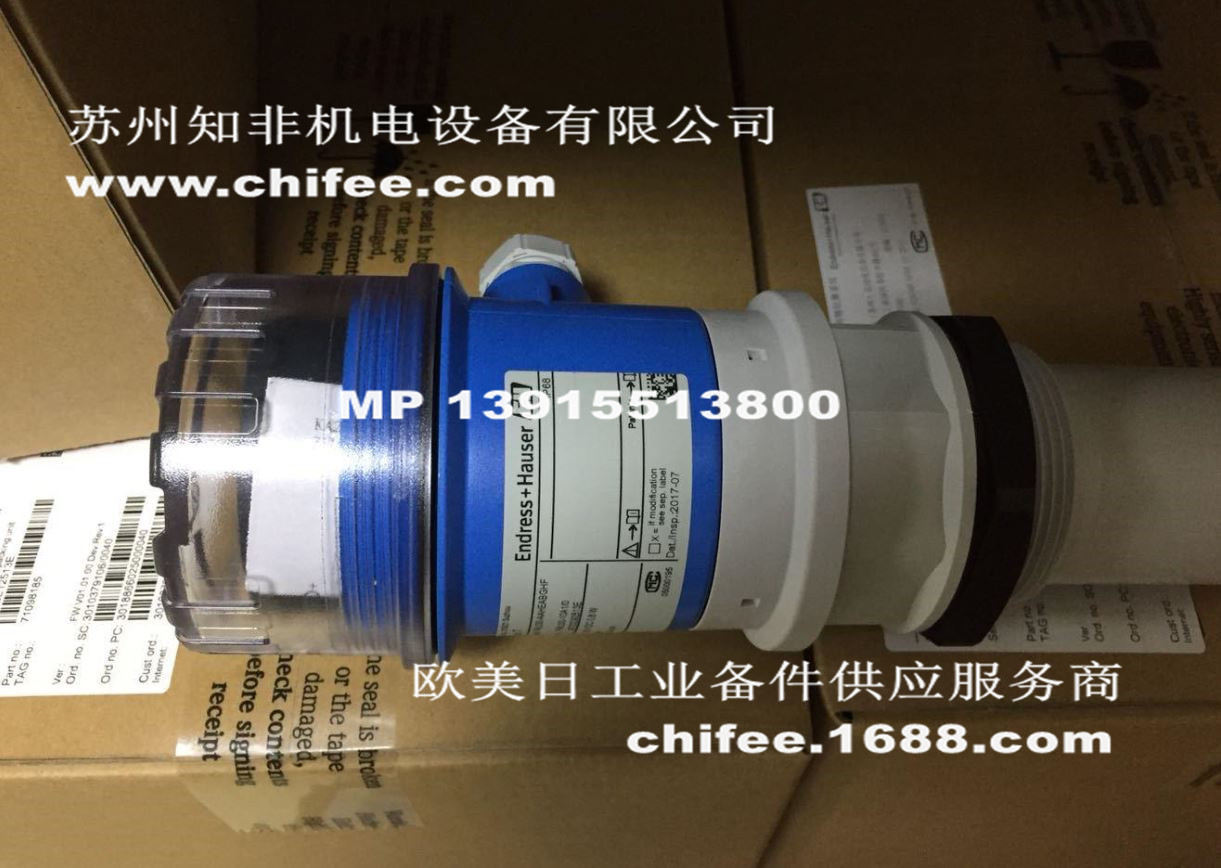

E+H超聲波液位計FMU30的技術詳解

E+H超聲波液位計FMU30適用于液體、漿料、淤泥和固體塊料的連續性、非接觸物位測量；系統集成： 4...20mA；大測量范圍：1?傳感器：液體：5m(16ft); 固體：2m (6.6ft）；2"傳感器：液體8m，固體：3.5m (11 ft)
常用型號：FMU30-AAHEABGHF 8米 和 FMU30-AAHEAAGGF 5米

FMU30是經濟型物位測量儀，適用于液體和固體散料的物位測量。

阿儀常年備有FMU30 5米和8米現貨，現貨型號：FMU30-AAHEABGHF 8米 和 FMU30-AAHEAAGGF 5米

同時，阿儀也完成了FMU30的安裝配件國產定制，歡迎選購！阿儀是你FMU30zui優的供應商！蘇州知非機電0512-68733420/18962140620/13915513800

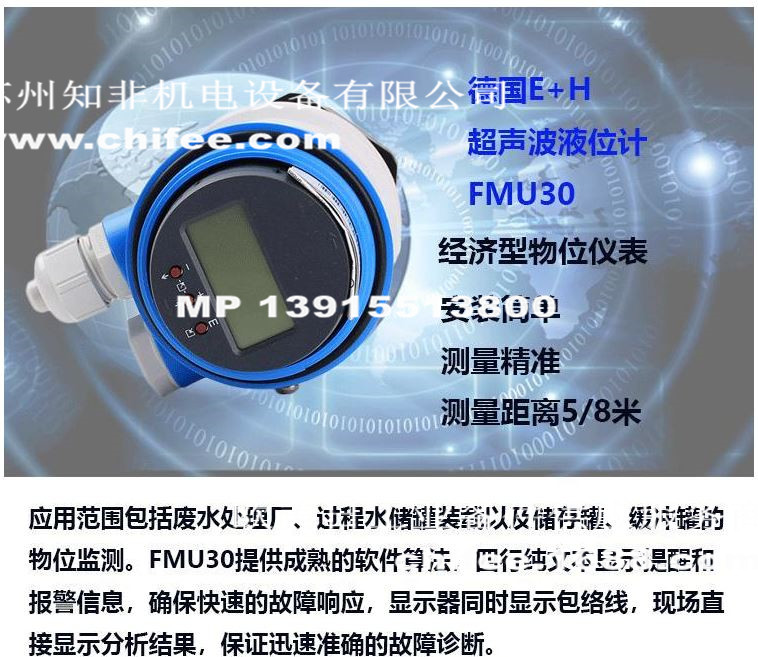

FMU30應用范圍包括廢水處理廠、過程水儲罐裝載以及儲存罐、緩沖罐的物位監測。FMU30提供成熟的軟件算法，四行純文本顯示提醒和報警信息，確?？焖俚墓收享憫@示器同時顯示包絡線，現場直接顯示分析結果，保證迅速準確的故障診斷。
 優勢
四行純文本顯示，菜單引導式現場操作，快速簡單地進行儀表調試，7種語言可選
現場包絡線顯示，完成簡單的儀表故障診斷

線性化功能（多32點）可將測量值轉換成任意單位到的長度、體積或流量

非接觸測量，大限度地減少維護服務
螺紋G1?或1?NPT以上均可安裝

內置溫度傳感器，自動校正受溫度影響的聲速

E+H超聲波液位計FMU30的安裝原理

超聲波液位計工作時，高頻脈沖聲波由換能器（探頭）發出，遇被測物體（水面）表面被反射，折回的反射回波被同一換能器（探頭）接收，轉換成電信號。脈沖發送和接收之間的時間（聲波的運動時間）與換能器到物體表面的距離成正比，

聲波傳輸?shù)木嚯xS與聲速C和傳輸時間T之間的關系可以用公式表示：S= CⅩT/2

安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，必須留出50公分的余量，安裝時，變送器探頭必須高出高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。

在實際使用中，因為安裝時考慮不周，液位計被水淹沒，致使液位計完全損壞。

價格低，體積小，重量輕，可用于食品，化工，半導體等行業對液體和散裝固體非接解式物位測量，可用于遠程物位監控和泵的控制。
機械安裝時應注意：安裝應垂直于測是物表面，避免用于測量泡沫性質物體，避免安裝于距測量物體表面距離小于盲區距離（盲區：每臺產品會有一個標準，隨產品得知），應考慮束避開阻擋物質不與灌口和容器壁相遇，檢測大塊固體物應調整探頭方位，減少測量誤差。

E+H超聲波液位計FMU30的故障問題

出現故障指示燈常亮的情況主要有以下兩種,解決方案如下供參考:
1.在超聲波持續零液位時,頂部燈亮,輸出電流為22mA。而且隔一段時間后恢復液位時,故障不能自動解除,需關電重啟后正常,給客戶帶來不必要的麻煩甚至損失。

出現這種故障是安裝附件的選擇問題。由于超聲波液位計是全球0度發射,優點上面也介紹了。它的另外一個與眾不同的特點是,超聲波的發射除了平面頭外,在螺紋這里也是有發射的。如果持續的零位,再加上安裝件選用金屬支架。超聲波液位計就會識別到支架部分的信號強度大于平面頭接收的信號強度。而金屬支架部分與發射波之間處于盲區距離。所以超聲波處于保護狀態,故障燈常亮,輸出22mA。解決的辦法就是選用非金屬支架。因為選用非金屬支架后,螺紋處的發射波能穿透出去,而零點液位的回波信號會大于螺紋處的回波信號。

2.經調試與重新編程后,頂部故障燈常亮,輸出電流為22mA。出現這種故障情況,經實際查證,還是在編程與調試過程中,未能按照說明書要求。造成的程序紊亂而自保狀態?？蛻粼谡{(diào)試編程超聲波液位計時,未能等到指示燈正常閃動,或則編程方法步驟根本不對,處于不穩定的編程調試。如果多次反復未依要求編程調試,超聲波液位計將拒絕工作而自保。出現這種故障的解決方法是先將超聲波液位計按要求復位,再進行重新編程。如果在未復位的情況下多次再編程,會出現以上故障。
