蘇州知非機電設備CHIFEE卷管器 電纜卷筒 卷盤  液壓絞盤 卷盤器

用途：液壓油、 輸氣、輸水、輸油、電源、放靜電、平衡器、焊接。

卷軸會使軟管、線纜操作更加安全高效，提高軟管使用壽命。管理軟管更得心應手，不費力。而且你也不會被軟管、線纜絆倒。節省了因此流失的工作時間，醫療費和高額的保險費。同時你也節省了由于使用其他設備對軟管、線纜的碾壓造成磨損而需要更新的高昂成本開銷。使您的工廠更容易符合現代化的5S、6S管理，讓工廠井然有序，體現出工廠的品質及管理水平。

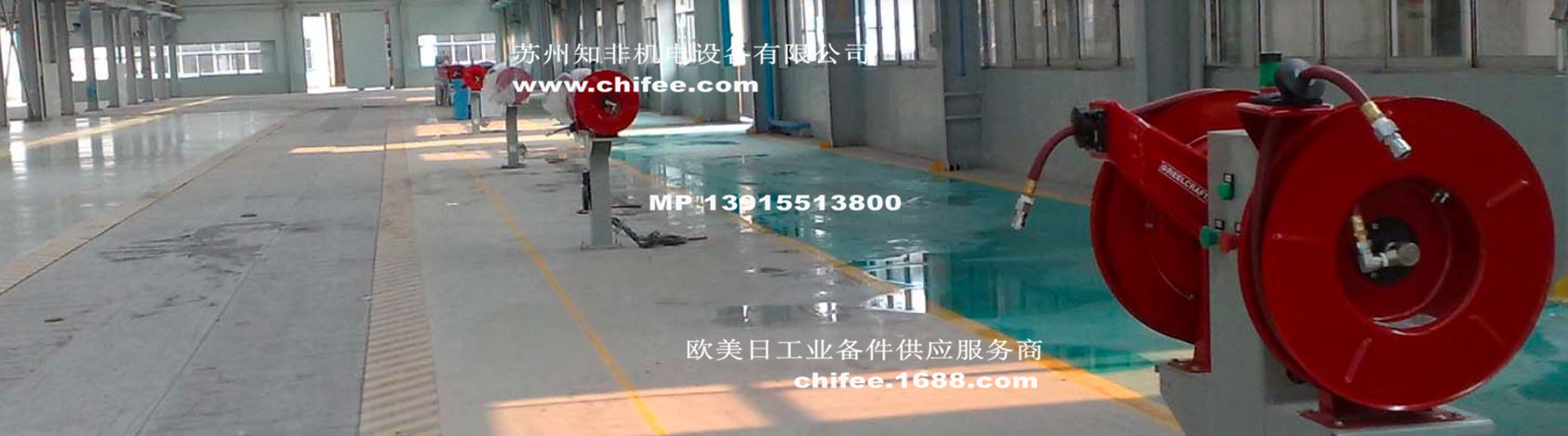

空氣軟管卷盤
水管卷盤
潤滑油脂卷盤

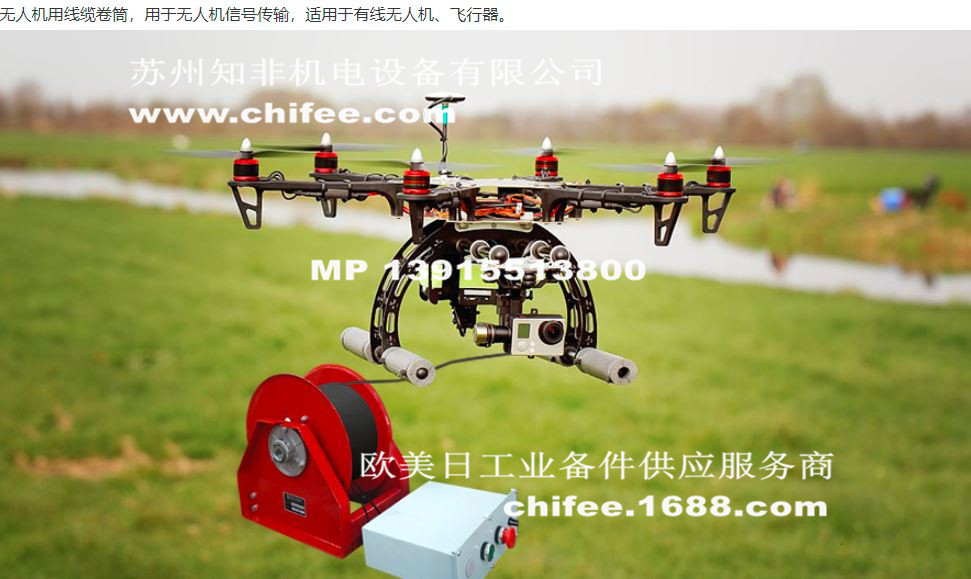

電、信號線卷
防靜電接地卷盤
平衡器

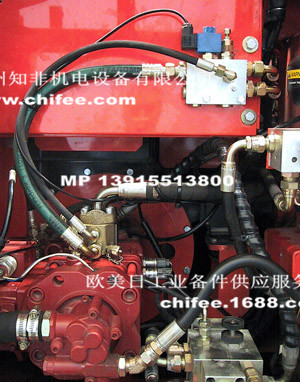

液壓卷盤
負壓真空卷盤
燃料油氣卷盤
其他氣體
化學液體卷盤
其他液體
焊接卷盤

EH88P1024Z8/24P30X3PR10
卷管器強勢的三大優勢
卷管器因具有體積小、操作簡單、效率高、質量好等優勢,被的應用在各種生產裝配車間、維修車間、汽車美容店、汽車4S店等工作場所，在工作時，它一般具有以下幾點作用，一起來看一下吧：
1、改善作業環境
卷管器的回卷彈簧可以將管線進行拉伸與收縮，對各種能源管線進行集約化的管理，一改以往管線、電源插頭、氧乙炔管線、燈泡及噴槍等工具雜亂散落的現象，可以單一使用，可以組合使用，節約了工廠空間，美化了工作環境，提升了企業的檔次。組合式卷管器，雙排卷管槽，極大方便了管線收納與使用，還有加大型、標準型、普通型及迷你型自動卷管器。
2、提高工作效率
卷管器是非常省力便利的遠距離能源傳輸裝置，工人可以方便快捷地獲得各種能源物質或者工具，而避免了工具滿地放、到處找的現象，節約了工作時間，提高了維修效率，同樣的時間，可以維修更多的車輛，自動卷管器不僅省力，而且明顯的提高效益。
3、延長設備使用壽命
自動卷管器在工作中可以保證其他設備的使用壽命，其實，它自身的質量和性質還是非常優越的，這也是它能高效工作的前提，所以，在使用時一定要注意維護和保養哦!
不使用卷管器的維修工廠對能源管線來說，是危機四伏的，以往隨地拖拉的管線非常容易受到腐蝕強的物質損害，同時，工人無意中的更加速了管線的報廢，而通過卷管器的及時收縮，可以避免上述危險，延長工具的使用壽命。
SW050-LK2-R-L-C5-R2-050-150-101

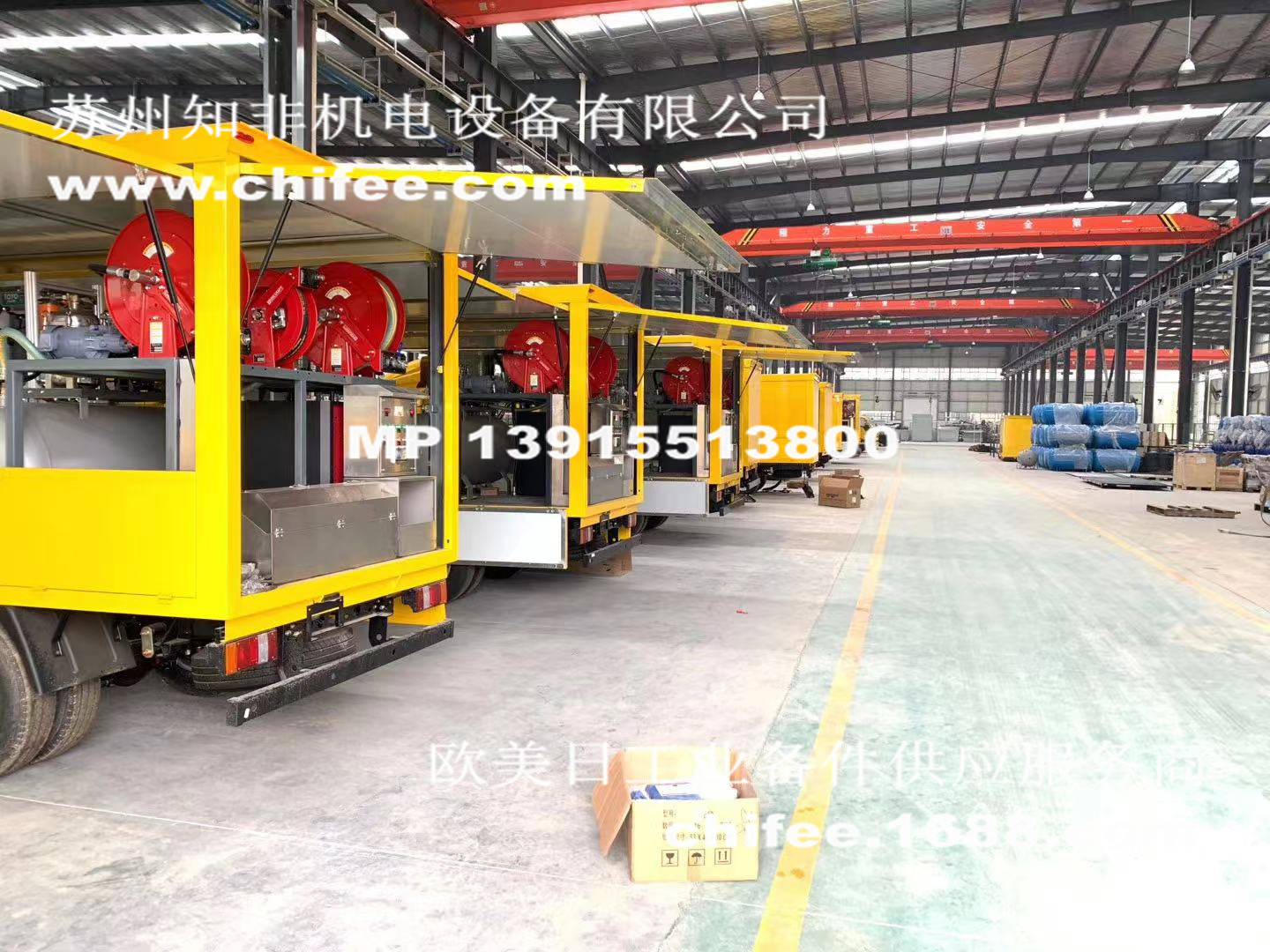

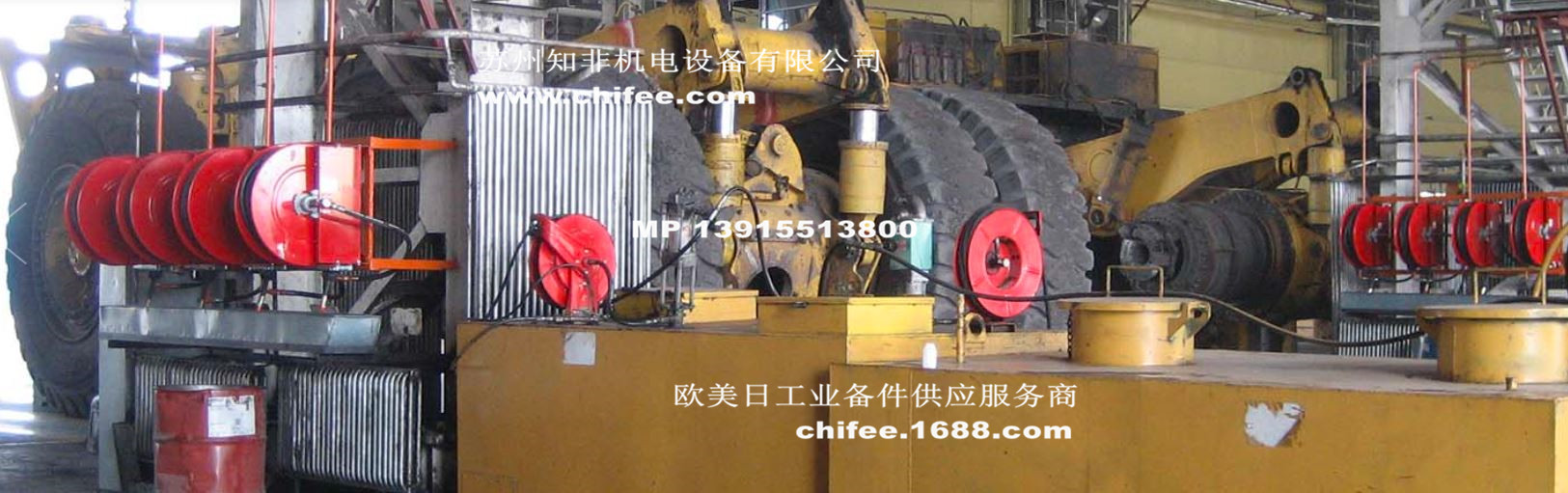

卷盤 卷管器 卷線器 電纜卷筒 內部結構及使用案例場合

電纜卷盤應用在哪些區域
電纜卷盤與傳統的手動電纜卷盤不同。它的效率很高，因此只能在某些特殊行業中使用，并且其應用范圍受到限制。

電纜卷盤接線圖適用于電纜卷盤需要往復運動，運輸，收集和保持電力電纜適當張緊的特殊場合，以及需要長時間鎖定或旋轉的工作條件。低速運行并保持纏繞物體適當?shù)膹埩Α?br />
電纜卷盤是一種機械設備，它由渦旋彈簧提供動力，并且可以自動擰緊和釋放電纜。適用于平鉗，起重電磁鐵，液壓抓斗，短行程龍門起重機，電動平板車等。

電纜卷盤應用在哪些區域

電纜卷盤的主要產品有以下幾種形式：重載型，轉矩電動機型，磁滯型和變頻驅動型。

電纜卷盤分為：彈簧式電纜盤和電動機式電纜盤。

彈簧驅動的電纜卷盤用于控制電纜的纏繞和退繞，主要用于起重機，堆垛設備或廢水處理技術中。

螺旋彈簧驅動的電纜卷線器漁線輪更可靠，更便宜，并且可以由電動卷線器代替。特別是對于沒有內部電源的移動設備。


彈簧卷管器的安裝步驟
1.首先取出彈簧卷管器的固定支架，然后將其固定在所有物體都能承受重量的天花板或墻壁上。

2.固定固定支架后，將卷管器插入固定支架，并且固定支架齊平。

3.擰下螺絲，并從彈簧卷管器的側面擰緊，以確保螺絲不會松動。

4.然后從彈簧卷管器的側面選擇需要處理的角度位置，然后安裝定位螺絲。

彈簧卷管器的安裝步驟

5.自救式小口徑卷盤組件應完整。

6.與小直徑漁線輪配套的水管，水槍，消火栓的規格型號應匹配；

7.卷軸的位置應易于接近，并確保它們的一部分是共享的，或確保有多個噴嘴。機器可以到達同一樓層房間的任何部分。

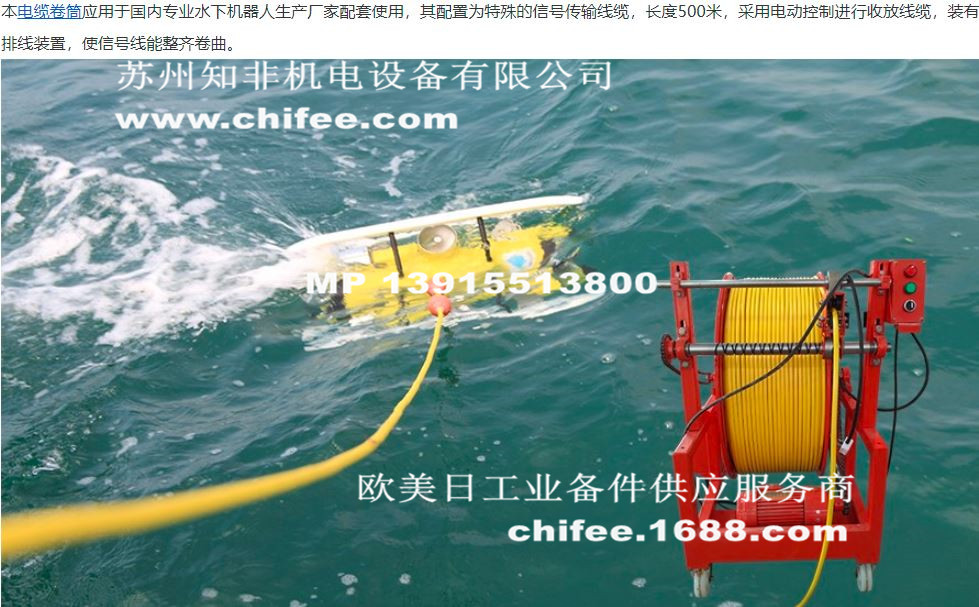

電纜卷筒的工作原理
電纜卷筒是為大型移動設備提供動力電源、控制電源或控制信號的電纜卷繞裝置。它應用于港口門座起重機、集裝箱起重機、裝船機、塔式起重機等類似工況的重型機械設備。



電纜卷筒產品形式

電纜卷筒主要產品有以下幾種形式：配重式、力距電機式、磁滯式、變頻傳動式。

電纜卷筒分為：彈簧驅動式電纜卷筒和電機驅動式電纜卷筒。

彈簧驅動式電纜卷筒用于控制電纜的卷起和放出，主要用于起重機，堆垛裝置或廢水處理技術等場合。

螺旋彈簧驅動卷筒更加可靠，價格更低，可以與電動卷筒相互替換。特別是對于移動設備沒有內部電源的情況下。

彈簧驅動卷筒的法蘭由鍍鋅金屬板材制成，并且法蘭的外緣經過卷曲處理。卷軸由金屬板材制成，外層用聚酯涂層保護，能很好的起到防止腐蝕的作用。

電纜卷筒使用條件

海拔高度不超過2000米。

環境溫度：-20℃-+45℃。

允許在淋雨、濺水和無腐蝕性氣體塵埃的場所工作。

安裝部位高振動條件為：5-13HZ時，位移1.5mm；13-150HZ時，振動加速度為10m/s2。

集電器箱防護等級IP54。


電纜卷筒技術參數

額定工作電壓 380V、10KV。

額定電流：配置Ⅰ型滑環的集電器單環承載額定電流為400A。

配置Ⅱ型滑環的集電器單環承載額定電流為63A。

配置Ⅲ型滑環的集電器單環承載額定電流為10A。

配置Ⅳ型滑環的集電器單環承載額定電流為160A。

配置Ⅴ型滑環的集電器單環承載額定電流為800A。

單個驅動頭輸出轉矩調整范圍130-300Nm。



電纜卷筒設計原則

彈簧卷筒“水平放線”和“垂直放線”的兩種應用方式都有表示。

橫向電纜安裝：

1.可以向1或2個方向出線。

2.電纜在連續平面上拖拽或用間隔小于1m的支撐將電纜撐離地面。

3.安裝高度從電纜拖拽平面到卷筒中心不超過1m。

4.不考慮電纜轉向。

5.運行速度為：10米/分鐘--60米/分鐘。

6.大加速度可達0.3 m/s。

垂直電纜安裝：

1.卷筒安裝在頂端。

2.電纜出現方向垂直向下。

3.運行速度為： 10米/分鐘--40米/分鐘。

4.大加速度可達0.3 m/s。

5.自由下垂的電纜長度L0不考慮

電纜卷筒安裝類型

標準水平往復:水平安裝在移動設備上，電纜低點與卷筒之間的高度差在1m左右并且需要支撐離開地面。

提升機構: 采用卷筒在上，電纜自然垂下的垂直安裝方式。

電纜卷筒工作原理

電纜卷筒上的動力部分和調速部分是由電機來承擔的，這種電機具有獨特的電氣和機械特性。電機調速范圍寬，具有較軟的機械特性，當負載變化時電機的工作轉速也相應變化，即負載增加轉速下降，負載下降轉速上升。而且電機可以在其轉矩、轉速的機械特性曲線上任意一點都能長期穩定的運行，所以可以保證電纜在卷盤的相應半徑上獲得適當?shù)木砝@速度和拉力。

1、卷取電纜 電機輸出力矩為動力，通過減速部分帶動卷盤收取電纜。

2、釋放電纜 電機輸出力矩為阻礙力, 防止電纜快速拉開卷盤，保證了放纜的同步性。

3、停機時 長期堵轉電機帶有盤式常閉制動器，可以保證電機斷電時，電纜不會因重力作用從卷盤上滑落。
