YIDU易度智能流量控制器

MC100系列經濟型氣體層流質量流量控制器
——可選數字或模擬信號，成本低、快速、穩定控制氣體流量
MC100系列經濟型氣體層流質量流量控制器是一款性價比極的質量流量控制器，盡管成本較低，但同樣采用層流壓差式原理，和內置壓力、溫度傳感器的精確補償，有數字信號RS485款和模擬信號(0~5)V款可供選擇，精度可達±1.0%滿量程，具有重復性、自動測量控制和寬溫度壓力適用范圍等特點。

特征：
原理：層流壓差式流量計
精度：±1.0%滿量程精度
重復性：±0.2%F.S.
寬溫度、寬壓力適用范圍：-20℃~60℃、1Mpa以內
可選模擬信號(0~5)V或數字信號RS485通訊方式

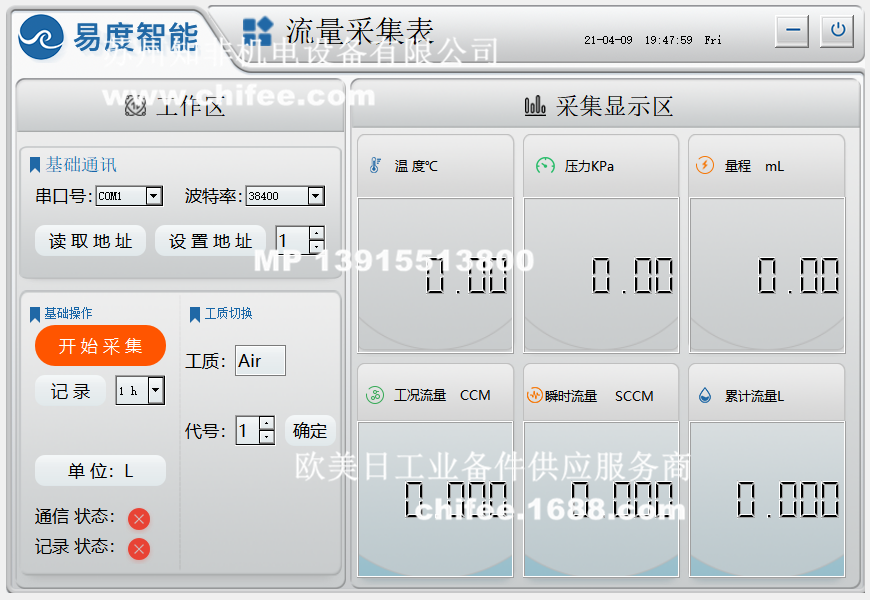

提供上位機軟件實時顯示和下載數據信息

使用條件（切換）：
兼容內置的43種氣體和可編輯的混合氣體
工作流量范圍：1%~120%F.S.
介質溫度：-20℃~60℃
環境溫度：-20℃~60℃
使用濕度：0% ~98%（無冷凝）
大工作壓力：1Mpa
耐壓：1.5Mpa
供電電壓：﹢（18~30）VDC
消耗電流：＜150mA (供電電壓為24v時) ＜300mA（＜5V）
安裝方式：無指定（任意角度）
規格型號：
PIG-MC101（微流量）
PIG-MC101-00-0500  0.5 SCCM
PIG-MC101-01-0001  1 SCCM
PIG-MC101-01-0002  2 SCCM
PIG-MC101-01-0005  5 SCCM
PIG-MC101-01-0010  10 SCCM
PIG-MC101-01-0020  20 SCCM
PIG-MC102（小流量）
PIG-MC102-01-0050  50 SCCM
PIG-MC102-01-0100  100 SCCM
PIG-MC102-01-0200  200 SCCM
PIG-MC102-01-0500  500 SCCM
PIG-MC102-01-1000  1000 SCCM
PIG-MC102-01-2000  2000 SCCM
PIG-MC120（中流量）
PIG-MC120-02-0005  5 SLPM
PIG-MC120-02-0010  10 SLPM
PIG-MC120-02-0020  20 SLPM
PIG-MC120-02-0050  50 SLPM
PIG-MC120-02-0100  100 SLPM

應用場景
濺射鍍膜設備中的流控器件
光伏行業集成設備中的流控器件
熱噴涂過程的流量控制

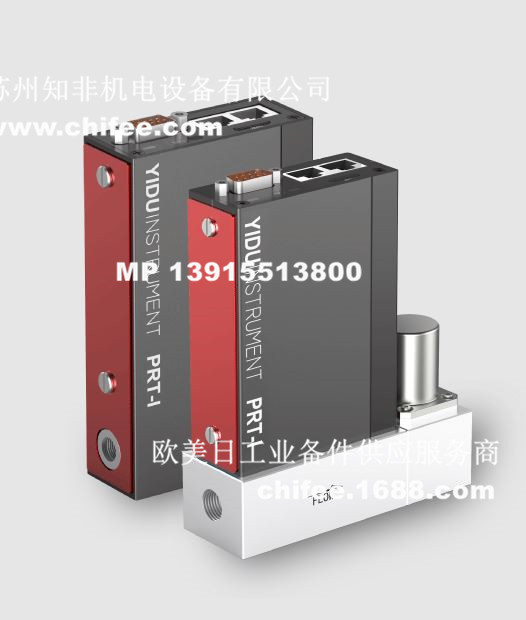

MC200系列標準型氣體層流質量流量控制器
——對控制精度、重復性有更要求的行業配套客戶
MC200系列標準型氣體層流質量流量控制器與SC100系列標準型氣體層流質量流量控制器的區別在于沒有觸摸式顯示屏，通過產品內置的壓力、溫度傳感器的精確補償及算法，在低零點、溫度、壓力漂移量上表現出了杰出性能。堅固的金屬外殼，使產品在工業復雜環境下確保耐用性和強抗電磁干擾性能，同時，內置多種氣體和混氣設置，數字式和模擬式的通訊方式，實現流量的精確測量和控制。

特征：
原理：層流壓差式流量計
精度：±1.0%設定值精度
重復性：±0.2%F.S.
寬溫度、寬壓力適用范圍：-20℃~60℃、1Mpa以內
可選模擬信號(0~5)V或數字信號RS485通訊方式
內置43種氣體和混氣測量
提供上位機軟件實時顯示和下載數據信息

使用條件：
兼容內置的43種氣體和可編輯的混合氣體
工作流量范圍：1%~120%F.S.
介質溫度：-20℃~60℃
環境溫度：-20℃~60℃
使用濕度：0%~98%（無冷凝）
大工作壓力：1Mpa
耐壓：1.5Mpa
供電電壓：﹢（18~30）VDC
消耗電流：＜150mA (供電電壓為24v時) ＜300mA（＜5V）
安裝方式：無指定（任意角度）

規格型號：

PIG-MC201（微流量）
PIG-MC201-00-0500  0.5 SCCM
PIG-MC201-01-0001  1 SCCM
PIG-MC201-01-0002  2 SCCM
PIG-MC201-01-0005  5 SCCM
PIG-MC201-01-0010  10 SCCM
PIG-MC201-01-0020  20 SCCM
PIG-MC202（小流量）
PIG-MC202-01-0050  50 SCCM
PIG-MC202-01-0100  100 SCCM
PIG-MC202-01-0200  200 SCCM
PIG-MC202-01-0500  500 SCCM
PIG-MC202-01-1000  1000 SCCM
PIG-MC202-01-2000  2000 SCCM
PIG-MC220（中流量）
PIG-MC220-02-0005  5 SLPM
PIG-MC220-02-0010  10 SLPM
PIG-MC220-02-0020  20 SLPM
PIG-MC220-02-0050  50 SLPM
PIG-MC220-02-0100  100 SLPM
PIG-MC220-02-0200  200 SLPM
PIG-MC250（大流量）
PIG-MC250-02-0500  500 SLPM
應用場景
光學、原子鍍膜設備中的流控器件
端制造設備中流控系統的集成和配套
精細化工生產線中的流控器件
生物反應器成套設備中的流控器件
配氣系統或裝置中的流控器件
分析儀器、科學儀器中的流控器件
定制化成套自動化設備中的流控器件
MC200-TL/TH系列低()溫氣體層流質量流量控制器
—低（）溫極端環境條件下的性能流量控制器
MC200-TL/TH系列低()溫氣體層流質量流量控制器系列產品在低到零下50℃，到115℃的極端寬泛的溫度區間范圍內均能保持精度、重復性、快速響應的產品性能，避免了極端環境波動對產品測量控制過程產生的影響，是進行低（）溫環境條件量測量控制的理想質量流量控制器。

特征：
原理：層流壓差式流量控制器
適應溫度范圍廣：-50℃~115℃
精度：±1%設定值精度
重復性：±0.2%F.S.
可選模擬信號(0~5)V或數字信號RS485通訊方式
內置43種氣體和混氣測量
提供上位機軟件實時顯示和下載數據信息

使用條件（切換）：
兼容內置的43種氣體和可編輯的混合氣體
工作流量范圍：1%~120%F.S.
介質溫度：-50℃~60℃【低溫型】  -20℃~115℃【溫型】
環境溫度：-50℃~60℃【低溫型】  -20℃~115℃【溫型】
使用濕度：0%~98%（無冷凝）
大工作壓力：1Mpa
耐壓：1.5Mpa
供電電壓：﹢（18~30）VDC
消耗電流：＜150mA (供電電壓為24v時) ＜300mA（＜5V）
安裝方式：無指定（任意角度）
規格型號（切換,參照ALICAT）：
PIG-MC201-TL/TH（微流量）
PIG-MC201-TL/TH-00-0500  0.5 SCCM
PIG-MC201-TL/TH-01-0001  1 SCCM
PIG-MC201-TL/TH-01-0002  2 SCCM
PIG-MC201-TL/TH-01-0005  5 SCCM
PIG-MC201-TL/TH-01-0010  10 SCCM
PIG-MC201-TL/TH-01-0020  20 SCCM
PIG-MC202-TL/TH（小流量）
PIG-MC202-TL/TH-01-0050  50 SCCM
PIG-MC202-TL/TH-01-0100  100 SCCM
PIG-MC202-TL/TH-01-0200  200 SCCM
PIG-MC202-TL/TH-01-0500  500 SCCM
PIG-MC202-TL/TH-01-1000  1000 SCCM
PIG-MC202-TL/TH-01-2000  2000 SCCM
PIG-MC220-TL/TH（中流量）
PIG-MC220-TL/TH-02-0005  5 SLPM
PIG-MC220-TL/TH-02-0010  10 SLPM
PIG-MC220-TL/TH-02-0020  20 SLPM
PIG-MC220-TL/TH-02-0050  50 SLPM
PIG-MC220-TL/TH-02-0100  100 SLPM
PIG-MC220-TL/TH-02-0200  200 SLPM
PIG-MC250-TL/TH（大流量）
PIG-MC250-TL/TH-02-0500  500 SLPM
應用場景
環境設備測試平臺的集成和配套
以液態氣源為的低溫流體測控設備的集成和配套
以鍋爐等熱源為的溫流體測控設備的集成和配套
化工及生物制藥工藝流程中的低溫流體測控
煙氣采樣和檢測系統設備的集成和配套

MC200-WR系列寬量程氣體層流質量流量控制器
——更寬量程范圍內保證產品測量控制精度
MC200-WR系列寬量程氣體層流質量流量控制器在MC200系列標準型氣體層流質量流量控制器的基礎上提2倍的可精確測量范圍，實現在10%~100%的量程范圍內達到1%設定值精度，并通過產品內置的壓力、溫度傳感器的精確補償及算法，在低零點、溫度、壓力漂移量上表現出了杰出性能。同時，內置多種氣體和混氣設置，有效簡化了系統的復雜度，減少客戶采購成本，提系統的穩定度。

特征：
原理：層流壓差式流量控制器
保證精度的流量范圍：10%~100%F.S.
精度：±1.0%設定值精度
重復性：±0.2%F.S.
可選模擬信號(0~5)V或數字信號RS485通訊方式
內置43種氣體和混氣測量
提供上位機軟件實時顯示和下載數據信息

使用條件：
兼容內置的43種氣體和可編輯的混合氣體
工作流量范圍：1%~120%F.S.
介質溫度：-20~60℃
環境溫度：-20~60℃
使用濕度：0~98%（無冷凝）
大工作壓力：1Mpa
耐壓：1.5Mpa
供電電壓：﹢（18~30）VDC
消耗電流：＜150mA (供電電壓為24v時) ＜300mA（＜5V）
安裝方式：無指定（任意角度）
規格型號：
PIG-MC101-WR（微流量）
PIG-MC101-WR-00-0500  0.5 SCCM
PIG-MC101-WR-01-0001  1 SCCM
PIG-MC101-WR-01-0002  2 SCCM
PIG-MC101-WR-01-0005  5 SCCM
PIG-MC101-WR-01-0010  10 SCCM
PIG-MC101-WR-01-0020  20 SCCM
PIG-MC102-WR（小流量）
PIG-MC102-WR-01-0050  50 SCCM
PIG-MC102-WR-01-0100  100 SCCM
PIG-MC102-WR-01-0200  200 SCCM
PIG-MC102-WR-01-0500  500 SCCM
PIG-MC102-WR-01-1000  1000 SCCM
PIG-MC102-WR-01-2000  2000 SCCM
PIG-MC120-WR（中流量）
PIG-MC120-WR-02-0005  5 SLPM
PIG-MC120-WR-02-0010  10 SLPM
PIG-MC120-WR-02-0020  20 SLPM
PIG-MC120-WR-02-0050  50 SLPM
PIG-MC120-WR-02-0100  100 SLPM
PIG-MC120-WR-02-0200  200 SLPM
PIG-MC150-WR（大流量）
PIG-MC150-WR-02-0500  500 SLPM
應用場景
標定系統中的流量控制器件
需要大范圍調整流量的流控系統或設備集成
為簡化集成設備或?qū)υO(shè)備體積比較敏感的客戶
需要調控比較大流量范圍的實驗研究場合

MC系列層流質量流量控制器
——品質配套過程控制的質量流量控制器

MC系列層流質量流量控制器與SC系列層流質量流量控制器的區別在于沒有觸摸式顯示屏，基于壓力式的層流壓差技術，不受制于來流狀態的影響，配合精度壓力、溫度傳感器實現精確壓力、溫度補償，使得產品在較寬的溫度、壓力范圍內迅速達到流量設定值，保障了測量的精度和控制的穩定性。模擬信號和數字信號的通訊方式，適用于配套過程控制的客戶。

（1）特征：
量程范圍：0.5SCCM~500SLPM
精度（可溯源）：可達±1.0%設定值精度
快速響應：500ms以下響應速度
可選模擬信號(4~20)mA和數字信號RS485傳輸方式
提供上位機軟件進行數據采集和下載
寬溫度、寬壓力適用范圍
抗過載能力、的抗電磁干擾能力
寬量程比：100:1
無需預熱時間

（2）應用領域
端制造設備中流控系統的集成和配套
精細化工生產線中的流控器件
生物反應器成套設備中的流控器件
配氣系統或裝置中的流控器件
分析儀器、科學儀器中的流控器件
定制化成套自動化設備中的流控器件
（3）技術參數
型號 PIG-MC101
PIG-MC201 PIG-MC102
PIG-MC202 PIG-MC120
PIG-MC220 PIG-MC250
流量規格   0.5、1、2 、
5 、10、20SCCM   50、100、200 、
500 、1000 、2000SCCM   5、10 、20 、
50 、100 、200 SLPM 500、1000、1500、2000、
3000、4000、5000SLPM
閥門種類 N/C（常閉型）

性能指標

準確度 MC100：±1%F.S.（滿量程）（1%～100%量程范圍）、精度保證范圍（-20℃～60℃）
MC200：±1%S.P.（設定值）（20%～100%量程范圍）、±0.2%F.S.（滿量程）（1%～20%量程范圍）、
精度保證范圍（-20℃～60℃）
重復精度 ±0.2%F.S.
溫度漂移 MC100：Zero：≤±0.05%F.S./℃；Span：≤±0.05%F.S./℃（基準溫度20℃）
MC200：Zero：≤±0.01%F.S./℃；Span：≤±0.01%F.S./℃（基準溫度20℃）
工作范圍 1%～100%F.S.(大可達120%F.S.)
響應時間 MC100：≤800ms
MC200：≤500ms
啟動預熱時間 ≤1s
使用條件
使用溫度范圍 -20℃～60℃
使用濕度范圍 0%～98%（無冷凝）
耐壓 1.5MPa
大工作壓力 1MPa
供電電壓 ＋（18～30）VDC
消耗電流 < 300mA（＜5W）
安裝方式 無指定（任意角度）
接氣部材質 SUS304、SUS316L、航空鋁材
密封部材質 橡膠圈密封：氟橡膠
通信方式 模擬：（0～5 ）VDC/數字：RS485（可定制）
（4）尺寸圖

（5）更多資料
MC系列產品宣傳冊              0.23MB               下載
MC系列產品使用說明書          0.23MB               下載
操作視頻                       0.23MB              下載

（6）參照
MC100系列經濟型層流質量流量控制器：

·小流量：0.1SCCM  大流量:100SLPM
·精度：±1.0%滿量程精度
·寬量程比：100:1
·重復性：±0.2%F.S.

MC200系列標準型層流質量流量控制器

·小流量：0.1SC  大流量:500SLPM
·精度：±1.0%設定值精度   ·
·寬量程比：100:1
·重復性：±0.2%F.S.

MC200-TL/TH系列低()溫層流質量流量控制器

·小流量：0.1SCCM  大流量:500SLPM
·精度：±1.0%設定值精度
·適用溫度范圍：-50~115℃
·重復性：±0.2%F.S.

MC200-WR系列寬量程層流質量流量控制器

·小流量：0.1SCCM  大流量:500SLPM
·精度：±1.0%設定值精度
·保證精度的量程范圍：10%~100%F.S.
·寬量程比：100:1
·重復性：±0.2%F.S.

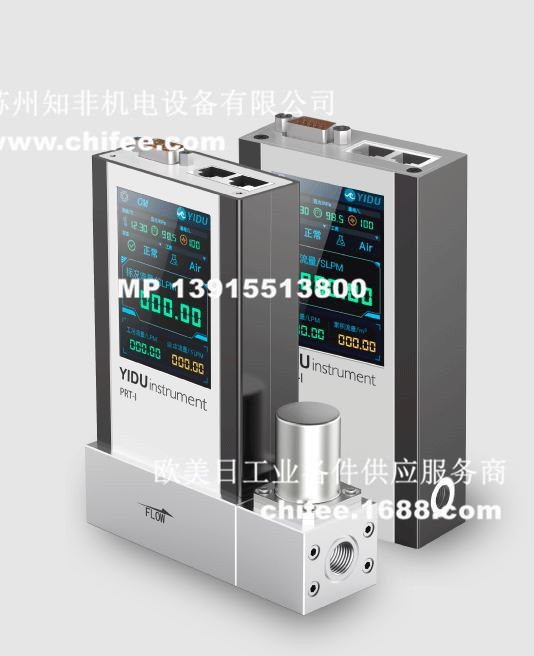

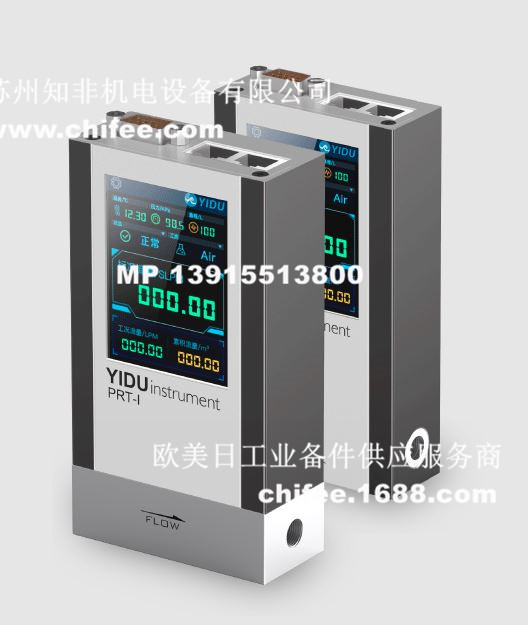

SC100系列標準型氣體層流質量流量控制器
——適用大多數實驗室的標準型流量控制器
SC100系列標準型氣體層流質量流量控制器設計初衷在于為校、科研機構的實驗室提供精度、重復性、又可簡單操作的流量控制儀器。通過產品內置的壓力、溫度傳感器的精確補償及算法，在低零點、溫度、壓力漂移量上表現出了杰出性能。同時，內置多種氣體和混氣設置，觸屏式操作的自由切換，助力您效、的實驗研究。

特征：
原理：層流壓差式流量計
觸屏操作：觸屏點擊輸入設定流量，自由切換更改氣體介質、調整混合氣體比例和修改部分參數信息
精度：±1.0%設定值精度
重復性：±0.2%F.S.
寬溫度、寬壓力適用范圍：-20℃~60℃、1Mpa以內
實時顯示4種過程變量
內置43種氣體和混氣測量
無需預熱時間
可切換為流量計模式使用

使用條件：
兼容內置的43種氣體和可編輯的混合氣體
工作流量范圍：1%~120%F.S.
介質溫度：-20℃~60℃
環境溫度：-20℃~60℃
使用濕度：0%~98%（無冷凝）
大工作壓力：1Mpa
耐壓：1.5Mpa
供電電壓：﹢（18~30）VDC
消耗電流：＜150mA (供電電壓為24v時)＜300mA（＜5V）
安裝方式：無指定（任意角度）
規格型號：
PIG-SC101（微流量）
PIG-SC101-00-0500  0.5 SCCM
PIG-SC101-01-0001  1 SCCM
PIG-SC101-01-0002  2 SCCM
PIG-SC101-01-0005  5 SCCM
PIG-SC101-01-0010  10 SCCM
PIG-SC101-01-0020  20 SCCM

PIG-SC102（小流量）

PIG-SC102-01-0050  50 SCCM
PIG-SC102-01-0100  100 SCCM
PIG-SC102-01-0200  200 SCCM
PIG-SC102-01-0500  500 SCCM
PIG-SC102-01-1000  1000 SCCM
PIG-SC102-01-2000  2000 SCCM
PIG-SC120（中流量）
PIG-SC120-02-0005  5 SLPM
PIG-SC120-02-0010  10 SLPM
PIG-SC120-02-0020  20 SLPM
PIG-SC120-02-0050  50 SLPM
PIG-SC120-02-0100  100 SLPM
PIG-SC120-02-0200  200 SLPM
PIG-SC150（大流量）
PIG-SC150-02-0500  500 SLPM
應用場景
化學過程實驗中的氣體流量控制
機械動力測試系統中的氣體流量控制
材料制備實驗中的中的氣體流量控制
真空實驗艙及真空試驗系統中的氣體流量控制
生物反應器實驗裝置中的氣體流量控制
實驗儀器的研發和試制

SC200系列精型氣體層流質量流量控制器

——計量級精度的精型流量控制器
SC200系列精型氣體層流質量流量控制器向?qū)刂凭扔懈枨蟮目蛻籼峁┯嬃考壍木鹊燃墸ā?.5%設定值精度），通過產品內置的壓力、溫度傳感器的精確補償及算法，在低零點、溫度、壓力漂移量上表現出了更性能。同時，內置4種標況溫度（0℃、15℃、20℃、25℃）可供選擇，并實時顯示溫度、壓力、標況流量、工況流量。

特征：
原理：層流壓差式流量計
觸屏操作：觸屏點擊輸入設定流量，自由切換更改氣體介質、調整混合氣體比例和修改部分參數信息
精度：±0.5%設定值精度
重復性：±0.1%F.S.
寬溫度、寬壓力適用范圍：-20℃~60℃、1Mpa以內
實時顯示4種過程變量
內置43種氣體和混氣測量
無需預熱時間
可切換為流量計模式使用

使用條件（切換）：
兼容內置的43種氣體和可編輯的混合氣體
工作流量范圍：1%~120%F.S.
介質溫度：-20℃~60℃
環境溫度：-20℃~60℃
使用濕度：0%~98%（無冷凝）
大工作壓力：1Mpa
耐壓：1.5Mpa
供電電壓：﹢（18~30）VDC
消耗電流：＜150mA (供電電壓為24v時)  ＜300mA（＜5V）
安裝方式：無指定（任意角度）
規格型號：
PIG-SC201（微流量）
PIG-SC201-00-0500  0.5 SCCM
PIG-SC201-01-0001  1 SCCM
PIG-SC201-01-0002  2 SCCM
PIG-SC201-01-0005  5 SCCM
PIG-SC201-01-0010  10 SCCM
PIG-SC201-01-0020  20 SCCM
PIG-SC202（小流量）
PIG-SC202-01-0050  50 SCCM
PIG-SC202-01-0100  100 SCCM
PIG-SC202-01-0200  200 SCCM
PIG-SC202-01-0500  500 SCCM
PIG-SC202-01-1000  1000 SCCM
PIG-SC202-01-2000  2000 SCCM
PIG-SC220（中流量）
PIG-SC220-02-0005  5 SLPM
PIG-SC220-02-0010  10 SLPM
PIG-SC220-02-0020  20 SLPM
PIG-SC220-02-0050  50 SLPM
PIG-SC220-02-0100  100 SLPM
PIG-SC220-02-0200  200 SLPM
PIG-SC250（大流量）
PIG-SC250-02-0500  500 SLPM

應用場景
配套流量校準平臺的流量控制設備
化學過程實驗中的氣體流量精度控制
機械動力測試系統中的氣體流量精度控制
材料制備實驗中的中的氣體流量精度控制
真空實驗艙及真空試驗系統中的氣體流量精度控制
生物反應器實驗裝置中的氣體流量精度控制
精度實驗儀器的研發和試制
=====================================================
SC100-WR系列寬量程氣體層流質量流量控制器
——更寬量程范圍內保證產品精度
SC100-WR系列寬量程氣體層流質量流量控制器在SC100系列標準型層流質量流量控制器的基礎上提2倍的可精確測量范圍，實現在10%~100%的量程范圍內達到1%設定值精度，并通過產品內置的壓力、溫度傳感器的精確補償及算法，在低零點、溫度、壓力漂移量上表現出了杰出性能。同時，內置多種氣體和混氣設置，觸屏式操作的自由切換，有效簡化了系統的復雜度，減少客戶采購成本，提系統的穩定度。

特征：
原理：層流壓差式流量計
精度：±1.0%設定值精度
保證精度的流量范圍：10%~100%F.S.
觸屏操作：觸屏點擊輸入設定流量，自由切換更改氣體介質、調整混合氣體比例和修改部分參數信息
重復性：±0.2%F.S.
寬溫度、寬壓力適用范圍：-20℃~60℃、1Mpa以內
實時顯示4種過程變量
內置43種氣體和混氣測量
可切換為流量計模式使用

使用條件：
兼容內置的43種氣體和可編輯的混合氣體
工作流量范圍：1%~120%F.S.
介質溫度：-20℃~60℃
環境溫度：-20℃~60℃
使用濕度：0%~98%（無冷凝）
大工作壓力：1Mpa
耐壓：1.5Mpa
供電電壓：﹢（18~30）VDC
消耗電流：＜150mA (供電電壓為24v時)＜300mA（＜5V）
安裝方式：無指定（任意角度）

規格型號：
PIG-SC101-WR（微流量）
PIG-SC101-WR-00-0500  0.5 SCCM
PIG-SC101-WR-01-0001  1 SCCM
PIG-SC101-WR-01-0002  2 SCCM
PIG-SC101-WR-01-0005  5 SCCM
PIG-SC101-WR-01-0010  10 SCCM
PIG-SC101-WR-01-0020  20 SCCM
PIG-SC102-WR（小流量）
PIG-SC102-WR-01-0050  50 SCCM
PIG-SC102-WR-01-0100  100 SCCM
PIG-SC102-WR-01-0200  200 SCCM
PIG-SC102-WR-01-0500  500 SCCM
PIG-SC102-WR-01-1000  1000 SCCM
PIG-SC102-WR-01-2000  2000 SCCM
PIG-SC120-WR（中流量）
PIG-SC120-WR-02-0005  5 SLPM
PIG-SC120-WR-02-0010  10 SLPM
PIG-SC120-WR-02-0020  20 SLPM
PIG-SC120-WR-02-0050  50 SLPM
PIG-SC120-WR-02-0100  100 SLPM
PIG-SC120-WR-02-0200  200 SLPM
PIG-SC150-WR（大流量）
PIG-SC150-WR-02-0500  500 SLPM
應用場景
標定臺系統搭建中的流量控制設備
需要大范圍調整流量的流控系統或設備集成
為簡化集成設備或?qū)υO(shè)備體積比較敏感的客戶
需要調控比較大流量范圍的實驗研究場合

SC系列層流質量流量控制器
——觸屏式操作，大程度減少壓力和溫度波動
SC系列層流質量流量控制器用于實時控制過程氣體的流量，特有的層流壓差技術，配合精度壓力、溫度傳感器實現的補償，及算法，使得產品具有精度、重復性、低零點、溫度、壓力漂移量的特點，強大的觸摸顯示屏可直接輸入設定流量，顯示實時壓力、溫度、工況流量、標況流量，流量計和控制器模式隨意切換，多氣體、多量程，無須轉化系數。


（1）特征：
量程范圍：0.5SCCM~500SLPM
精度（可溯源）：±0.5%~±1.0%設定值
快速響應：500ms以下響應速度
觸屏操作：觸屏點擊輸入設定流量，自由切換更改氣體介質、調整混合氣體比例和修改部分參數信息
寬溫度、寬壓力適用范圍
抗過載能力、的抗電磁干擾能力
寬量程比：100:1
無需預熱時間
可切換為流量計模式使用

（2）應用領域
校、科研院所、企業實驗室：需要氣體流量控制的場景
經典案例
（4)技術參數
型號 PIG-SC101
PIG-SC201 PIG-SC102
PIG-SC202 PIG-SC120
PIG-SC220 PIG-SC150
PIG-SC250
流量規格   0.5、1、2 、
5 、10、20SCCM   50、100、200 、
500 、1000 、2000SCCM   5、10 、20 、
50 、100 、200 SLPM 500、1000、1500、2000、
3000、4000、5000SLPM
閥門種類 N/C（常閉型）
性能指標
準確度 SC100:±1%S.P.（設定值）（20%～100%量程范圍）、±0.2%F.S.（滿量程）（1%～20%量程范圍）、
精度保證范圍（-20℃～60℃）
SC200:±0.5%S.P.（設定值）（20%～100%量程范圍）、±0.1%F.S.（滿量程）（1%～20%量程范圍）、
精度保證范圍（-20℃～60℃）
重復精度 SC100:±0.2%F.S.
SC200:±0.1%F.S.
溫度漂移 Zero：≤±0.01%F.S./℃；Span：≤±0.01%F.S./℃（基準溫度20℃）
工作范圍 1%～100%F.S.(大可達120%F.S.)
響應時間 ≤500ms
啟動預熱時間 ≤1s
使用條件
使用溫度范圍 -20℃～60℃
使用濕度范圍 0%～98%（無冷凝）
耐壓 1.5MPa
大工作壓力 1MPa
供電電壓 ＋（18～30）VDC
消耗電流 < 300mA（＜5W）
安裝方式 無指定（任意角度）
接氣部材質 SUS304、SUS316L、航空鋁材
密封部材質 橡膠圈密封：氟橡膠
顯示方式 彩色LCD觸摸屏
通信方式 模擬：（0～5 ）VDC/數字：RS485
（5）尺寸圖

(6)更多資料
SC系列產品宣傳冊                        0.32MB      下載
SC系列產品使用說明書                                下載
操作使用視頻                                下載

（7）參照
SC100系列標準型層流質量流量控制器：

·小流量：0.1Sccm  大流量:500Slpm
·精度：±1.0%設定值精度
·4種過程變量
·43種氣體和混氣測量

SC200系列精型層流質量流量控制器

·小流量：0.1Sccm  大流量:500Slpm
·精度：±0.5%設定值精度
·4種過程變量
·43種氣體和混氣測量
SC100-WR系列寬量程層流質量流量控制器

·小流量：0.1Sccm  大流量:5000Slpm
·精度：±1.0%設定值精度
·保證精度的量程范圍：10%~100%F.S.
·4種過程變量
·43種氣體和混氣測量

INDU易度智能流量控制器PIG-SC101 PIG-SC201 PIG-SC102 PIG-SC202 PIG-SC120 PIG-SC220 PIG-SC150 PIG-SC250氣體流量控制器SC100-WR壓差流量計PIG-SC201微流量計PIG-SC101代理商-蘇州知非機電設備優勢供應PIG-SC102-01-0100  100 SCCM型號PIG-SC101-01-0010  10 SCCM價格PIG-SC201-01-0001  1 SCCM廠家PIG-SC220-02-0020  20 SLPM技術資料PIG-MC101-WR說明書PIG-MC202-TL/TH-01-0100  100 SCCM，更多關于INDU流量計，INDU流量控制器，歡迎電話詢價INDU代理商-蘇州知非機電設備有限公司0512-68733420、18962140620、13915513800
