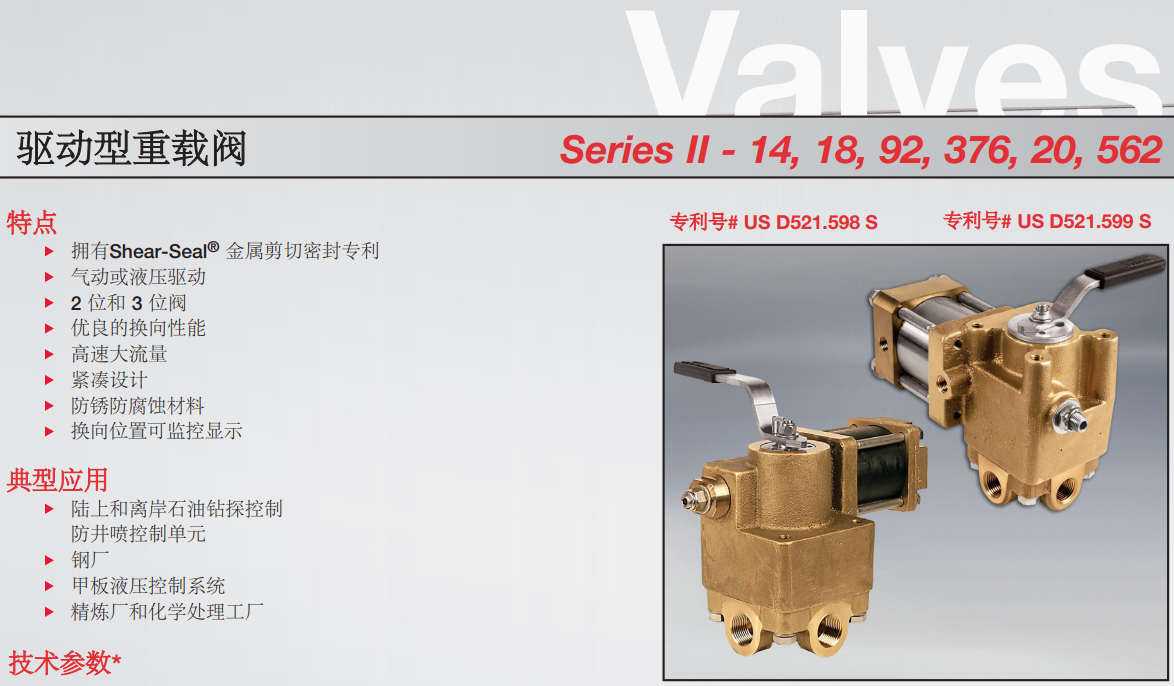

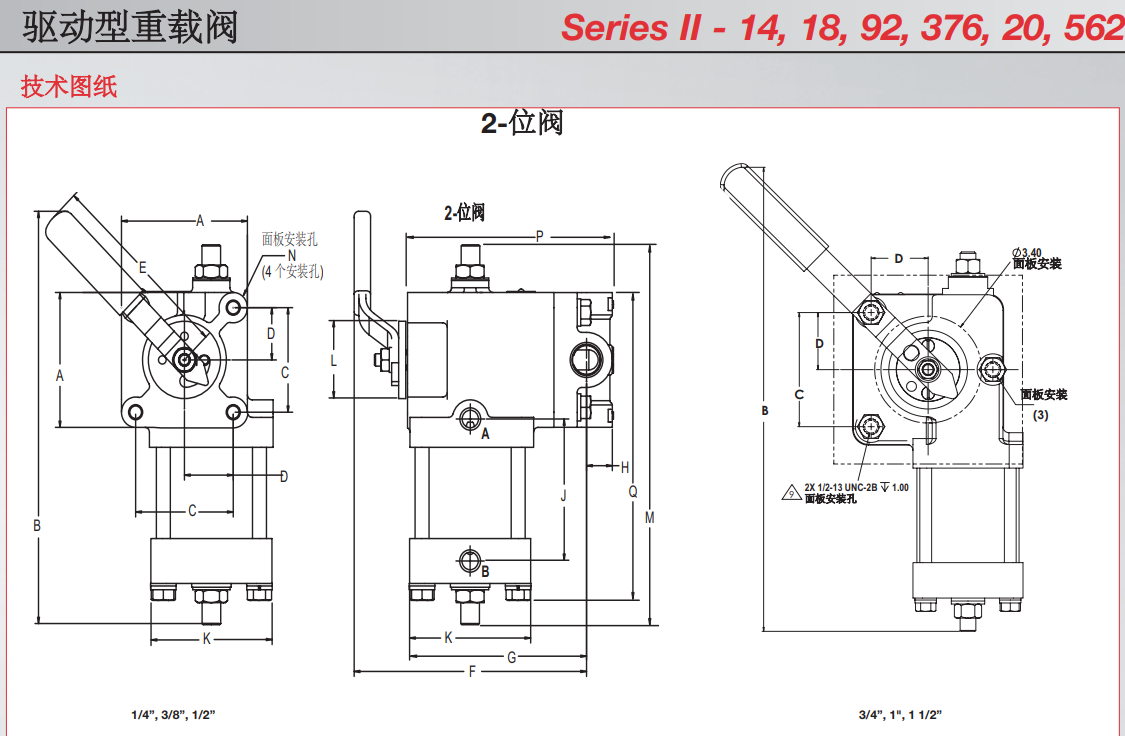

II系列閥驅動型重載閥
Barksdale專利的的II系列閥把可靠的的重型Shear-Seal 閥和可靠的齒條齒輪液控執行機構組合在一起，這是一個極佳的解決方案。它能在高達6000psi的壓力下承受高流速和高度耐污染，II系列閥成為必須保證零泄露和及其惡劣情況應用的完美選擇。
II系列 - 14，18，92，376，20，562
先導式剪切式定向控制閥，集成執行器，高達6,000 psi
典型應用
陸上和近海石油鉆探控制BOP控制單元
鋼廠
船用液壓控制系統
煉油廠和化工廠
產品參數表
II系列閥數據表
閥門補充指南
產品特點
獨創的Shear-Seal 技術
氣動和液壓集成的執行器
出眾的移位功能
高流速
緊湊的設計
防腐材料
位置指示

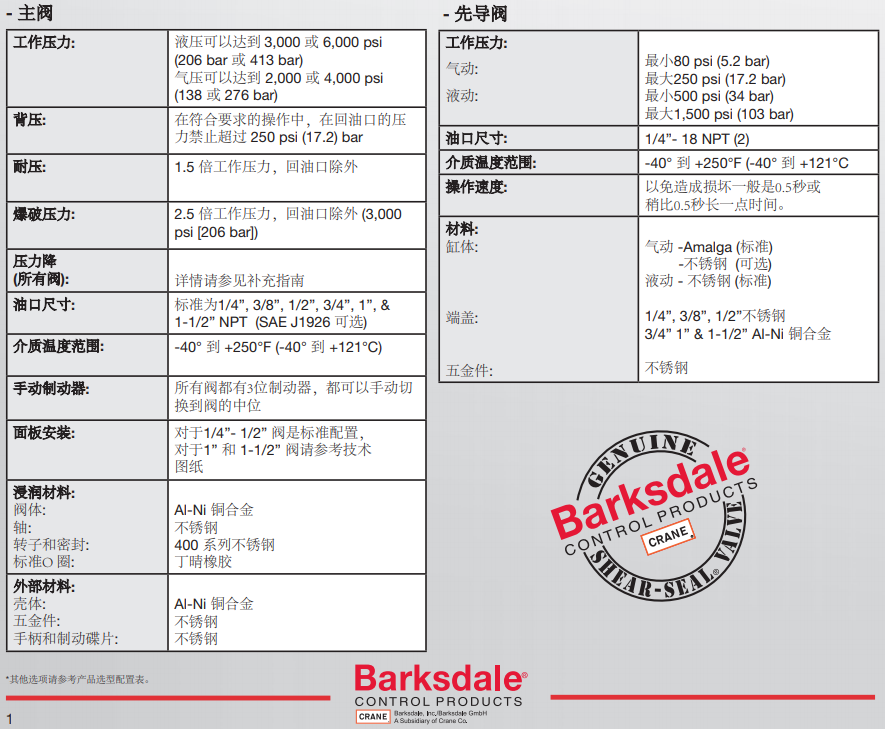

技術規格：
| 主閥 | |
| 工作壓力： | 液壓高達3,000或6,000 psi（206 bar或413 bar） |
| 空氣高達4,000 psi（276 bar） | |
| 背壓： | 在回油口壓力不超過250 psi（17.2）bar，以達到令人滿意的操作 |
| 證明壓力： | 1.5倍工作壓力，回油口除外 |
| 爆破壓力： | 2.5倍工作壓力，回油口除外（3,000 psi [206 bar]） |

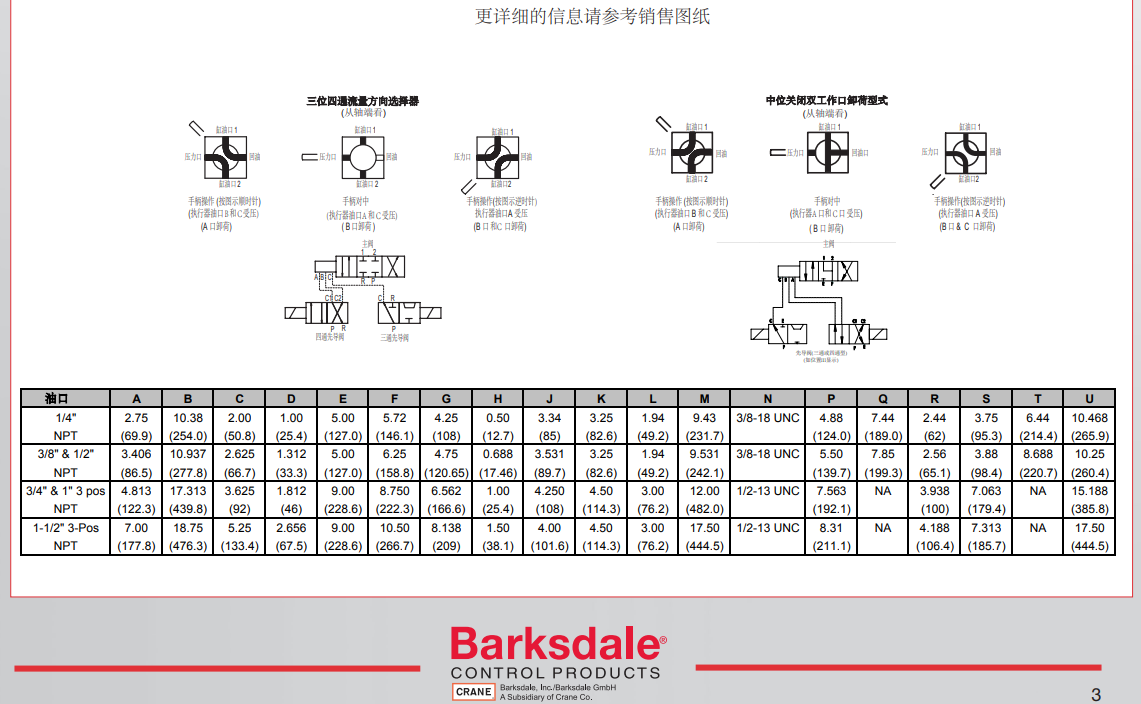

| 壓降（全閥）： | 有關詳細信息，請參閱補充指南 |
| 移植： | 1/4“，3/8”，1/2“，3/4”，1“和”1-1 / 2“NPT標準（SAE J1926選項） |
| 介質溫度范圍： | -40°至+ 250°F（-40°至+ 121°C） |
| 手柄： | 所有閥都具有3位置的手動換檔到中心位置 |

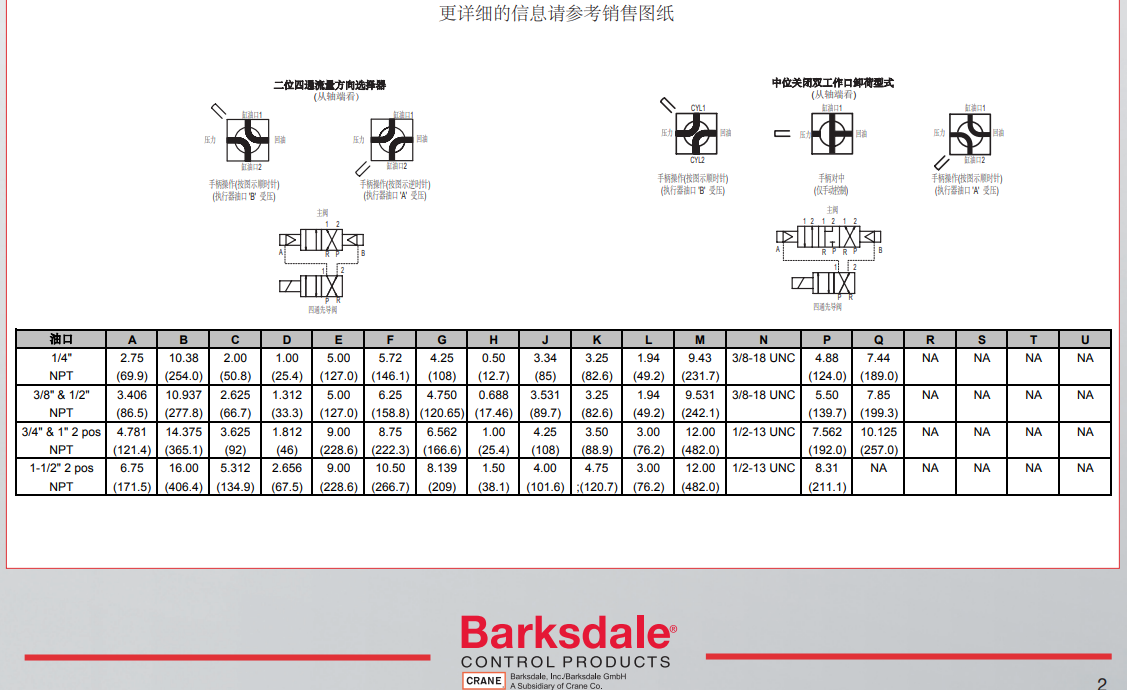

| 面板安裝： | 1/4“ - 1/2”閥的標準參考1“和1-1 / 2”閥的銷售圖紙 |
| 潤濕材料： | |
| 閥體： | Al-Ni銅合金 |
| 軸： | 不銹鋼 |
| 轉子和密封件： | 400系列不銹鋼 |
| 標準O型圈： | 丁腈橡膠 |
| 外部： | |
| 外殼： | 鋁鎳青銅 |
| 硬件： | 不銹鋼 |
| 手柄和止動盤： | 不銹鋼 |
| - 先導閥 | |
| 工作壓力： | |
| 空氣： | 80 psi（5.2 bar）最小 |
| 250 psi（17.2 bar）最大 | |
| 液壓： | 500 psi（34 bar）最小 |
| 1,500 psi（103 bar） | |
| 接口： | 1/4“ - 18 NPT（2） |
| 介質溫度范圍： | -40°至+ 250°F（-40°至+ 121°C） |
| 操作速度： | 大于或等于1/2秒以避免損壞。 |
| 材料： | |
| 氣缸： | 空氣-Amalga（標準） |
| 空氣不銹鋼（選項） | |
| 液壓 - 不銹鋼（標準） | |
| 端蓋： | 不銹鋼1/4“，3/8”，1/2“ |
| Al-Ni青銅3/4”1“＆ 1-1 / 2“ | |
| 五金件： | 不銹鋼 |

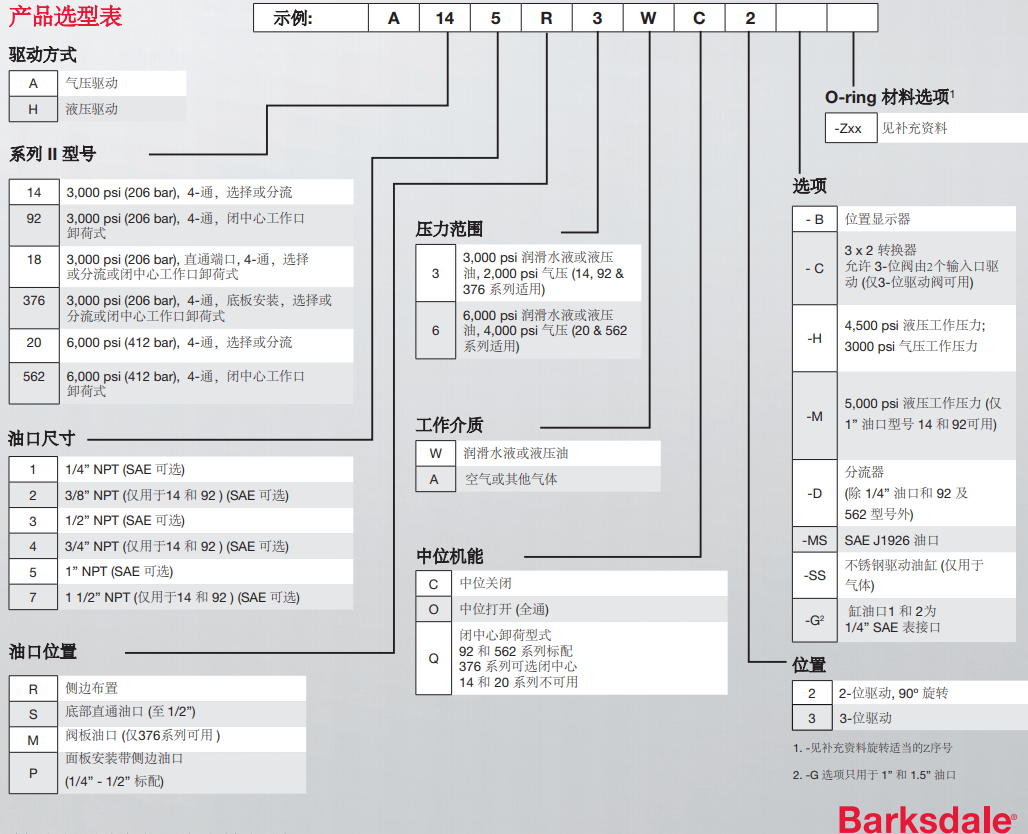

| *有關其他選項，請參閱產品配置表。 | |

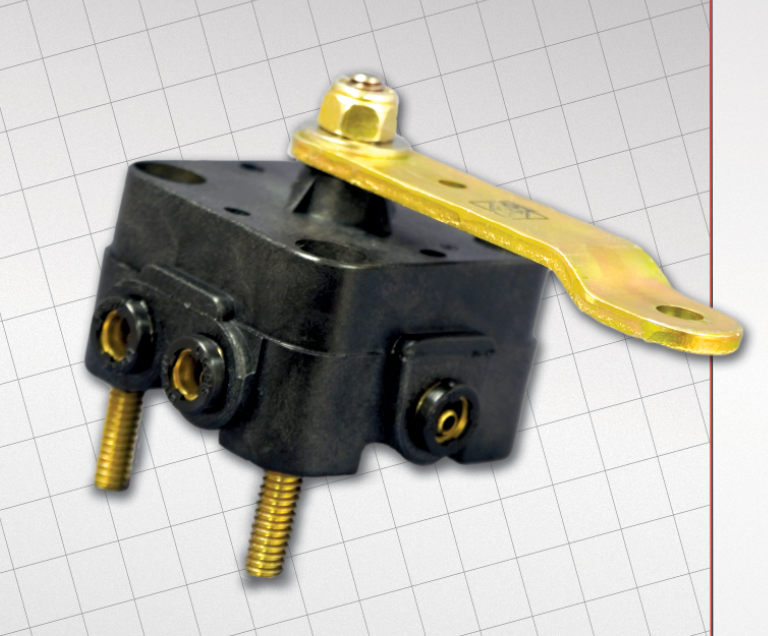

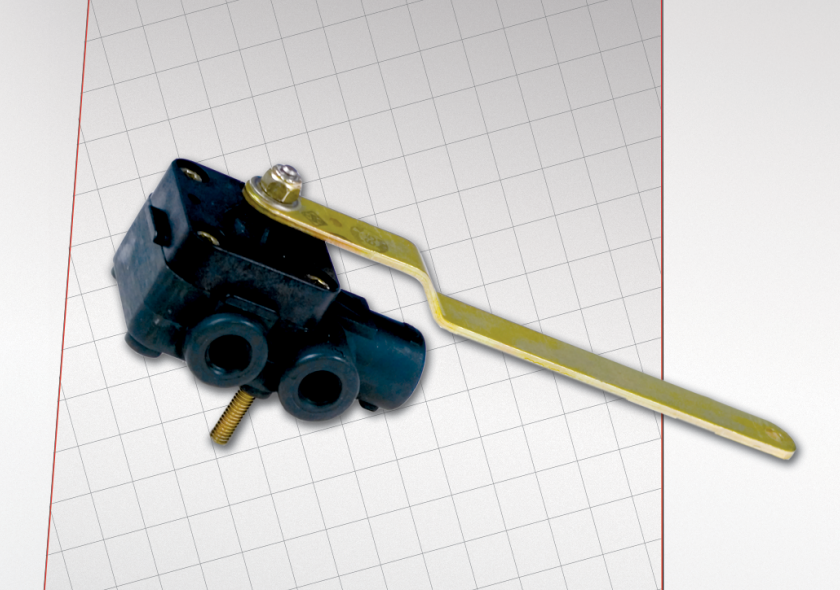

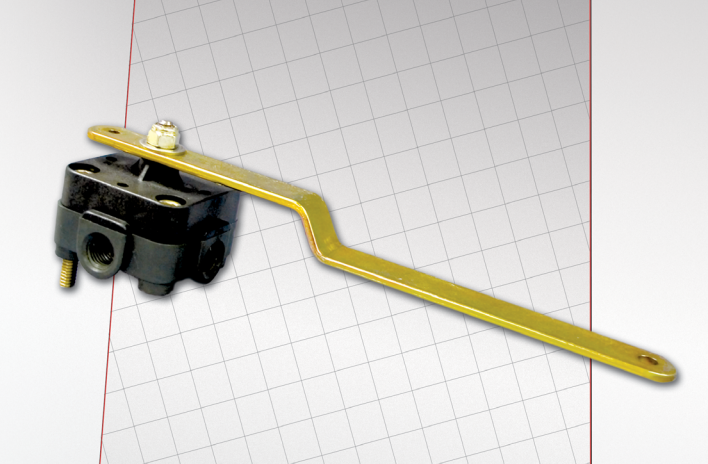

55521系列
巴士德55521空氣懸架閥使用了Barksdale的Shear-Seal 專利技術，能夠精確控制在商用車和旅游車應用中的懸架高度。由于具備出色的性能和經久耐用的特性，以及即使在最苛刻的條件下也表現出的優良性能使得Shear-Seal 成為行業領先者。
Barksdale高度控制閥具備比例特性，同時具有小流量和大流量的構造。這些同時造就了空氣消耗降低和不存在競爭產品的不精確以及易出故障的延時結構。
具有快插接口，可快速方便地連接單或雙氣囊。Barksdale閥的緊湊式設計和Barksdale產品客戶化能力使得它可以理想地安裝于任何懸架上。
Shear-Seal 技術擁有卓越的性能并經久耐用
精確的死區優化了裝載高度的控制
比例流量特性減少了車輛的空氣消耗
推式快速連接接頭選項,易于安裝
120或350I/min(4.2到12.4)CFM)峰值流量平衡了懸架響應及空氣使用
簡化軟管線路的單或雙排氣口
緊湊尺寸和靈活設計適合于任何應用
駕駛室空氣懸架閥
應用
牽引卡車
-單閥駕駛室懸架
-雙閥駕駛室懸架
-前部懸架
掛車
休閑用車輛
技術規格：
| 操作介質 | 空氣 |
| 密封類型 | Shear-Seal® |
| 運營壓力 | 130 PSI（9bar）最大 |
| 工作溫度 | -40oF至+150oF（-40oC至+65oC） |
| 最大流量 | 低流量：120L / min（4.2cfm） |
| 標準流量：350L / min（12.4cfm） | |
| 端口大小 | 1/4“推入管* |
| 6mm推入管* | |
| * DOT認證 | |
| 輸送口 | 單或雙輸送口 |
| 安裝螺柱 | 1 / 4-20 UNF或M6 |
| 連接安裝孔 | 0.25“（6.3mm）或0.38”（9.5mm） |
| 最大手柄運動 | +/-75o用于填充或排氣 |
| 施工材料 | 主體和外殼： |
| 工程塑料 | |
| 手臂：鍍鋅鋼 | |
| 內部元件：不銹鋼和硬質陽極氧化鋁 | |
| 密封件：Buna-N | |
| 重量（典型） | 0.5磅（227克） |

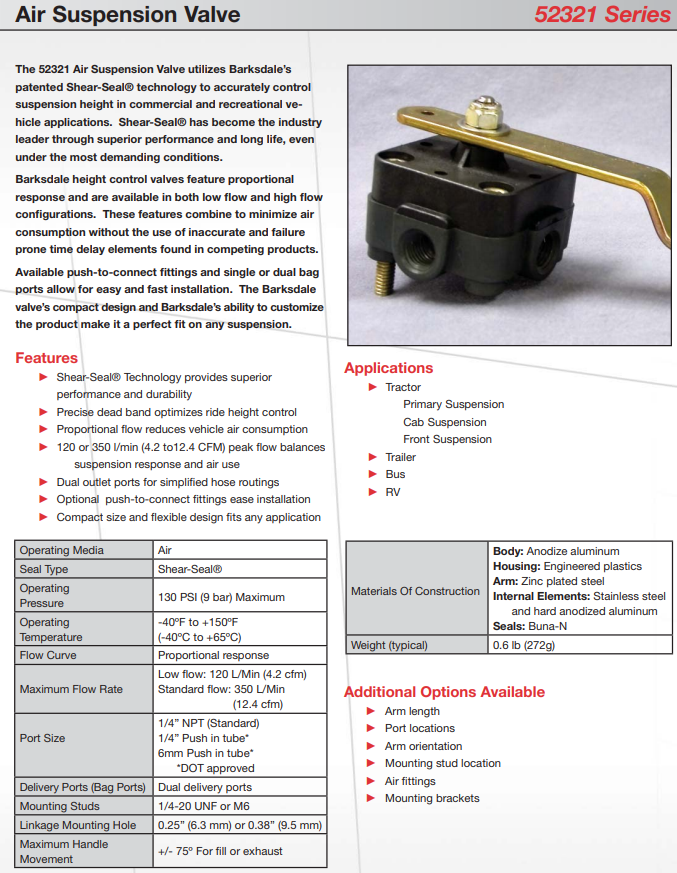

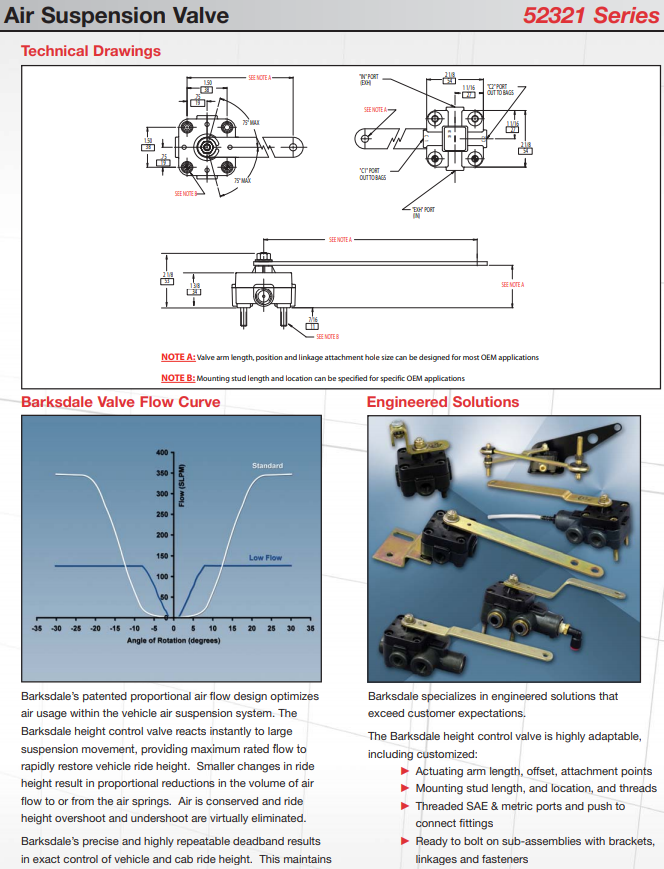

52321空氣懸架閥使用了Barksdale的Shear-Seal 專利技術，能夠在商用車和旅游車的應運中精確控制商用車和旅游車的懸架高度。Shear-Seal 即使在最苛刻的條件下也擁有出色的性能和長壽命，使得Shear-Seal 成為行業領導者。
Barksdale高度控制閥具備比例特性，同時具有小流量和大流量的結構。這些同時造就了空氣消耗降低和不存在競爭產品的不精確以及易出故障的延時結構。
具有快插接口，可快速方便地連接單或雙氣囊。Barksdale閥的緊湊式設計和Barksdale產品客戶化能力使得它可以理想地安裝于任何懸架上。
Shear-Seal 技術擁有卓越的性能并經久耐用。
比例流量特性減少了車輛的空氣消耗
精確的死區優化了裝載高度的控制
120或350I/min(4.2到12.4CFM)峰值流量
雙輸出口可簡化管線的安裝
可選擇快插式接口便于安裝
緊湊的尺寸和靈活設計適合于任何應用
空氣懸架高度控制閥
該系列產品的是可成比例響應，并提供低流量與高流量兩種結構形式供選擇
應用
牽引卡車
-主懸掛
-駕駛室懸架
-前部懸架
掛車
客車
休閑用車輛
52321空氣懸架閥技術規格：
|
操作介質
|
空氣
|
|
密封類型
|
Shear-Seal®
|
|
運營壓力
|
130 PSI（9巴）最大
|
|
工作溫度
|
-40oF至+150oF（-40oC至+65oC）
|
|
流曲線
|
比例回應
|
|
最大流量
|
低流量：120L / min（4.2cfm）
|
| 標準流量：350L / min（12.4cfm） | |
|
端口大小
|
1/4“NPT（標準）
|
| 1/4”推入管* | |
| 6mm推入管* | |
| * DOT認證 | |
|
輸送口
|
雙輸送端口
|
|
安裝螺柱
|
1 / 4-20 UNF或M6
|
|
連接安裝孔
|
0.25“（6.3mm）或0.38”（9.5mm）
|
|
最大手柄運動
|
+/-75o用于填充或排氣
|
|
施工材料
|
身體：陽極氧化鋁
|
| 外殼：工程塑料 | |
| 手臂：鍍鋅鋼 | |
| 內部元件：不銹鋼和硬質陽極氧化鋁 | |
| 密封件：丁腈橡膠 | |
|
重量（典型）
|
0.6磅（272克）
|

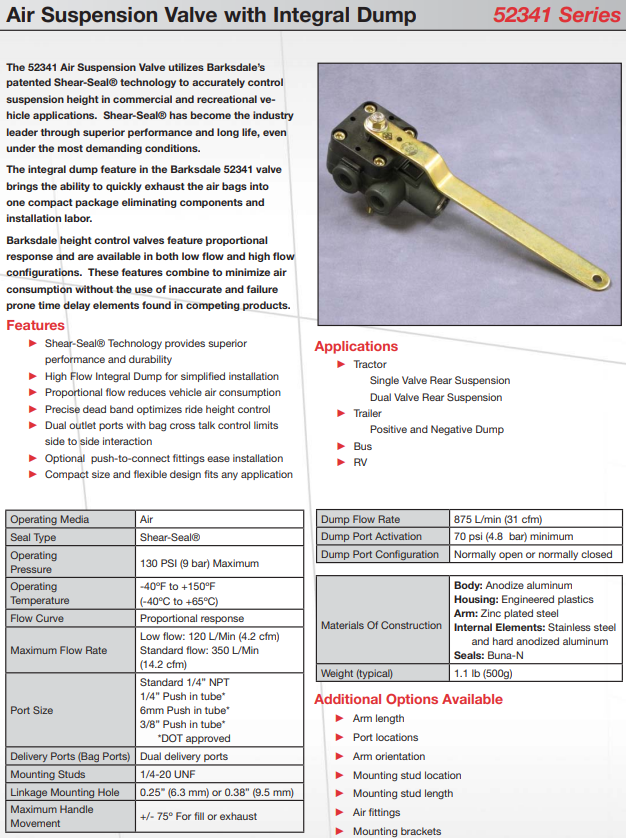

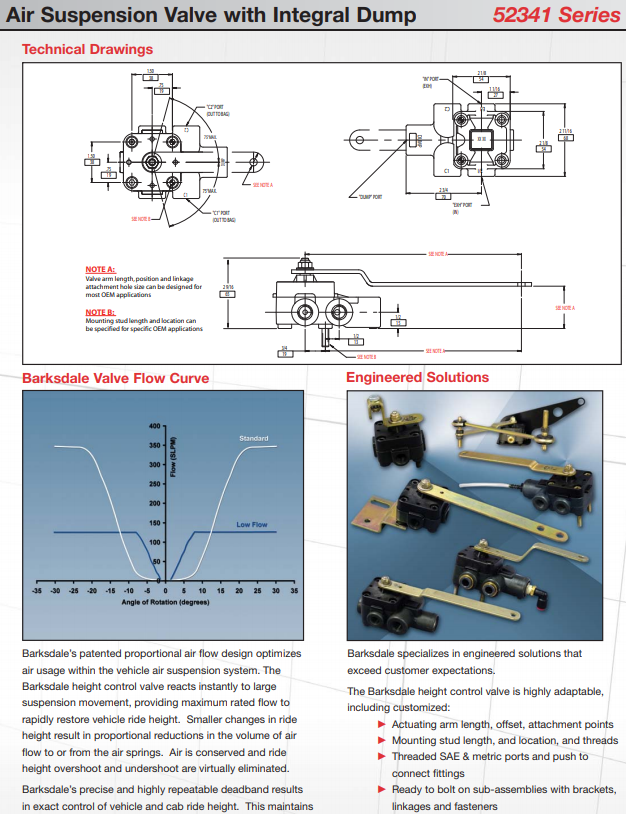

52341空氣懸架閥使用了Barksdale的Shear-Seal 專利技術，能夠在商用車和旅游車的應運中精確控制車輛的懸架高度。Shear-Seal 即使在最苛刻的條件下也擁有出色的性能和長壽命，使得Shear-Seal 成為行業領導者。
Barksdale52341閥具備整體排放的，能快速排盡氣囊中空氣，由于這個產品具備結構緊湊的從而減少了零件和裝配的工作量。
Barksdale高度控制閥具備比例特性，同時具有小流量和大流量的構造。這些同時造就了空氣消耗降低和不存在競爭產品的不精確以及易出故障的延時結構。
Shear-Seal 技術擁有卓越的性能并經久耐用
高流速整體排放可以簡化安裝
比例流量特性減少了車輛的空氣消耗
精確的死區優化了裝載高度的控制
帶有氣囊竄氣控制的雙出口限制了一邊到向另一邊的干擾
可選擇快插式接口便于安裝
緊湊的尺寸和靈活設計適合于任何應用
空氣懸架閥帶整體排放
該系列產品以帶有整體排放的特性而使其具有將氣袋快速排空為壓縮包裝的能力。
應用
Tractor
-單閥后懸架
-雙閥后懸架
Trailer
-正(壓力升至排氣壓力)/負(壓力降至排氣壓力)排氣
客車
休閑用車輛
Series II - 14, 18, 92, 376, 20, 562
52462 系列保壓閥和氣動附件一起使用,保護主空氣回路。
52341空氣懸架閥技術規格：
|
操作介質
|
空氣
|
|
密封類型
|
Shear-Seal®
|
|
運營壓力
|
130 PSI（9巴）最大
|
|
工作溫度
|
-40oF至+150oF（-40oC至+65oC）
|
|
流曲線
|
比例回應
|
|
最大流量
|
低流量：120L / min（4.2cfm）
|
| 標準流量：350L / min（12.4cfm） | |
|
端口大小
|
標準1/4“NPT
|
| 1/4”推入管* | |
| 6mm推入管* | |
| 3/8“推入管* | |
| * DOT認證 | |
|
輸送口
|
雙輸送端口
|
|
安裝螺柱
|
1 / 4-20 UNF
|
|
連接安裝孔
|
0.25“（6.3mm）或0.38”（9.5mm）
|
|
最大手柄運動
|
+/-75o用于填充或排氣
|
|
傾倒流量
|
875 L / min（31 cfm）
|
|
轉儲端口激活
|
最小70 psi（4.8 bar）
|
|
轉儲端口配置
|
常開或常閉
|
|
施工材料
|
身體：陽極氧化鋁
|
| 外殼：工程塑料 | |
| 手臂：鍍鋅鋼 | |
| 內部元件：不銹鋼和硬質陽極氧化鋁 | |
| 密封件：丁腈橡膠 | |
|
重量（典型）
|
1.1磅（500克）
|

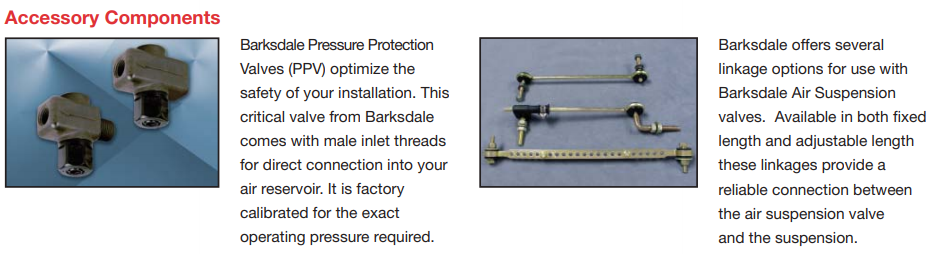

52462 系列空氣懸架閥
保壓閥
和氣動附件一起使用,保護主空氣回路。
應用
牽引卡車
掛車
客車
休閑用車輛

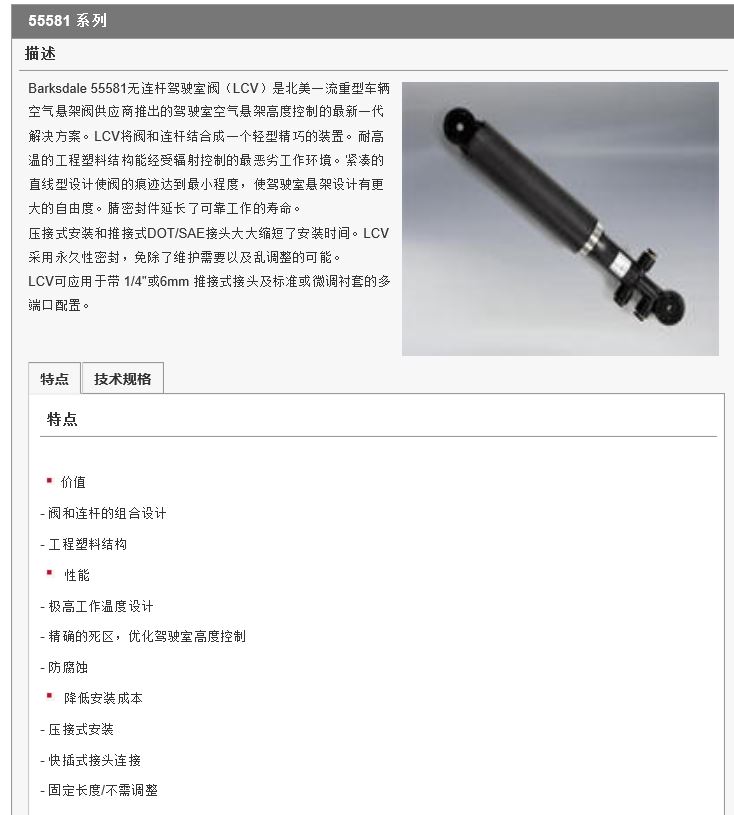

55581 系列
無連桿駕駛室空氣懸架高度控制閥
應用
半拖車駕駛室空氣懸架

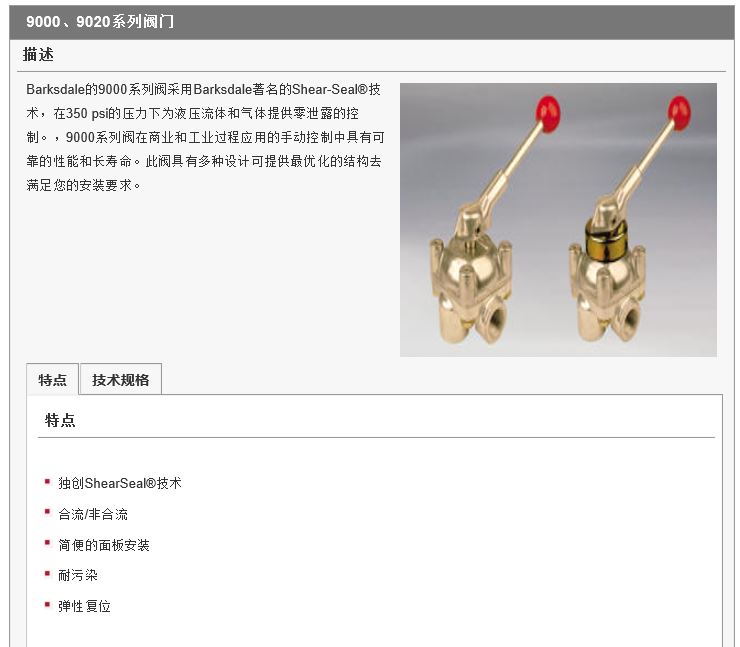

9000、9020系列閥門
Shear-Seal手動方向控制閥
用于最高達350 psi的液壓流體和氣體的方向控制
應用
Pilot valve for pneumatic valve actuators
Gas manifold controls
Manual control of 2-position cylinder

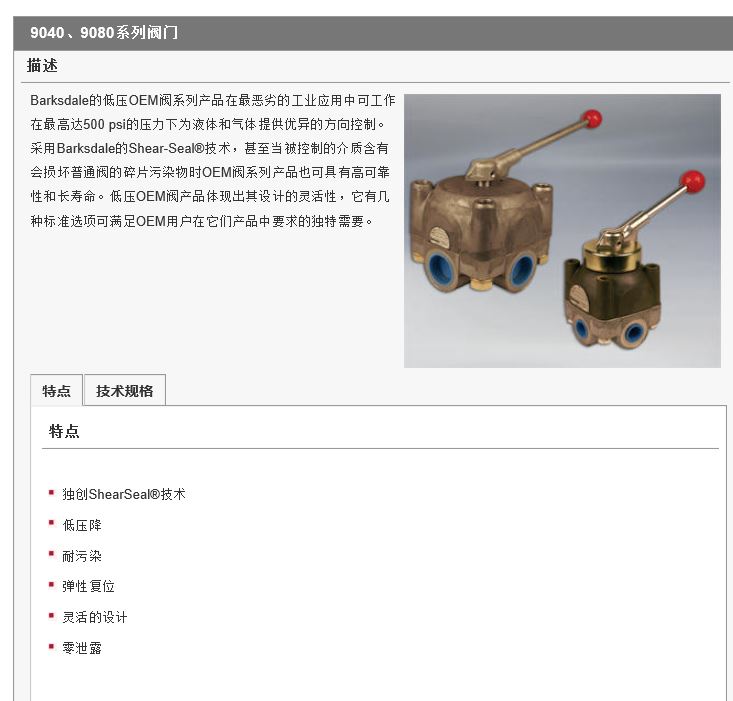

9040、9080系列閥門
Low Pressure OEM Valves
用于最高達500 psi的流體和氣體的手動方向控制
應用
Paper mill controls
Air pilot valves
Halon fill systems
Heating oil control
Compressed gas manifold control
6900、6940系列閥門
High Pressure OEM Valve line up to 3000 psi
Shear-Seal手動控制閥
應用
Hydraulic presses
Military equipment
Paper mill controls
Pipe forming
Railroad maintenance equipment
6140、6180系列閥門
高壓OEM閥門
High Pressure OEM Valve line up to 3000 psi
Shear-Seal手動控制閥
應用
Hydraulic presses
Military equipment
Paper mill controls
Hydraulic pilot valves
Railroad maintenance equipment
Halon fill systems

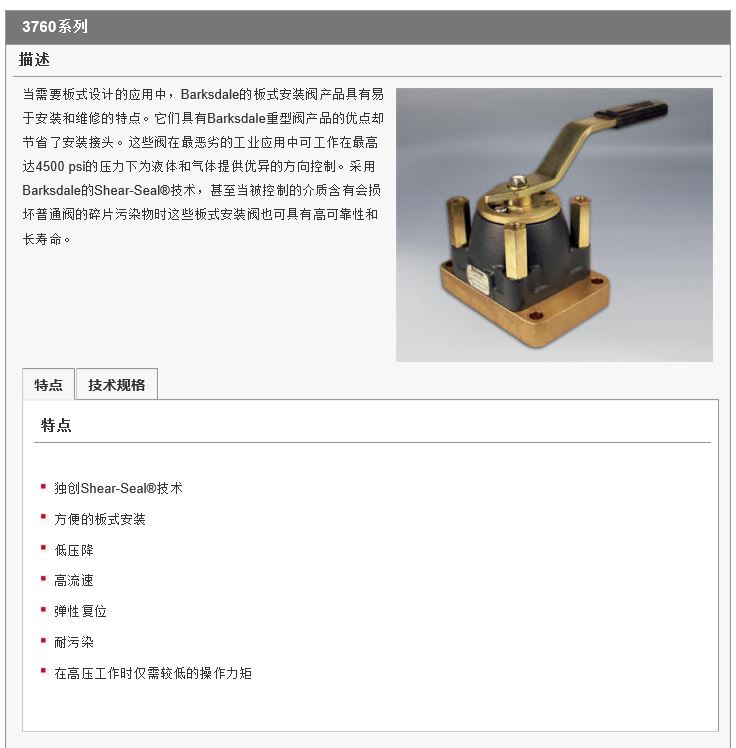

3760系列
Subplate Mounted Heavy Duty Valve
底板安裝的總管閥門 - 用于最高達4,500 psi的流體以及氣體的方向控制
應用
Steel mills
Shipboard hydraulic control systems
Refineries and chemical processing plants
Power generation facilities

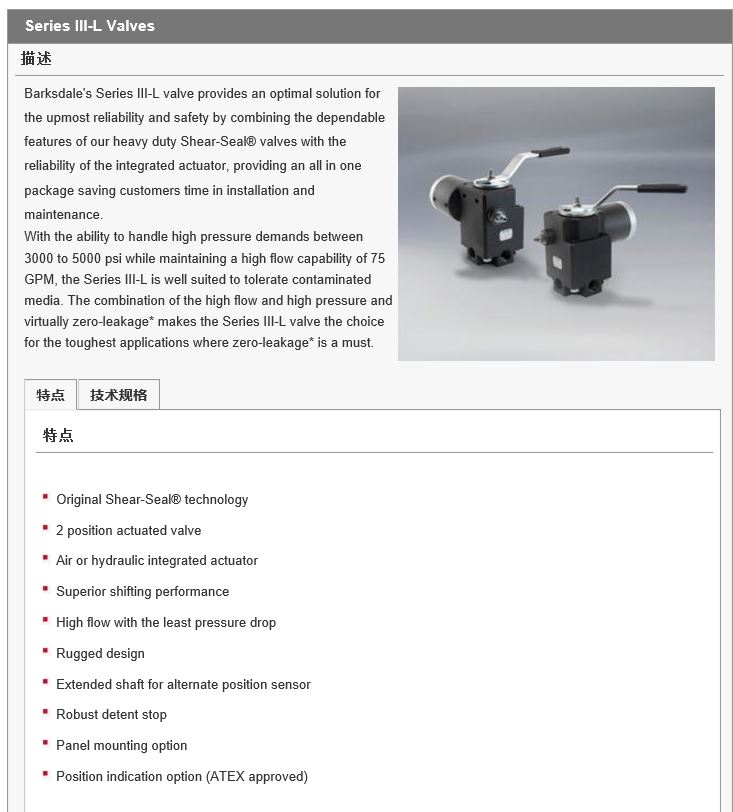

Series III-L Valves
Actuated Heavy Duty Valves
Series III-L
Pilot Operated Shear-Seal? Directional Control Valve, integrated actuator for up to 5,000 psi
應用
Land-based oil drilling controls
BOP accumulator units
Test systems
Workover rigs
Mobile drilling rigs
Hydraulic based industrial applications

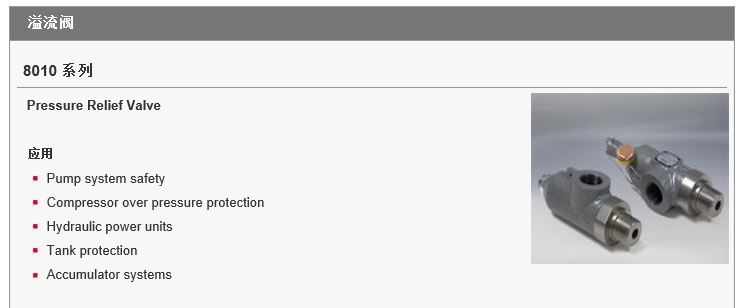

8010溢流閥
II 系列閥 換向閥，球閥，溢流閥，空氣懸架閥

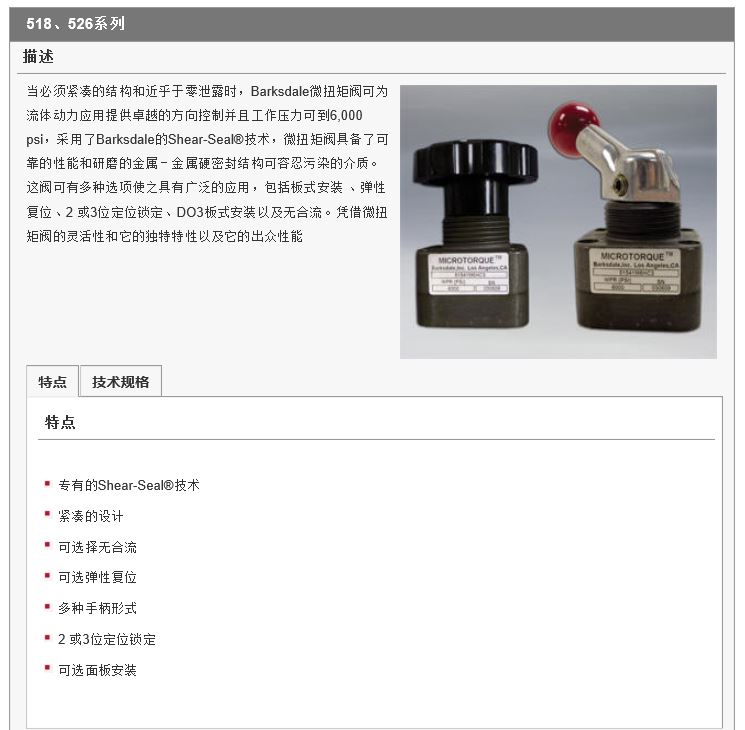

518、526系列
MicrotorqueTM Valve
用于最高達6,000 psi的流體應用的方向控制閥 - 設計緊湊
Shear-Seal?手動控制閥
應用
Work holding clamps and systems
Hydraulic presses and lifting systems
Hydraulic test equipment
Grease injection equipment
Hydraulic power un

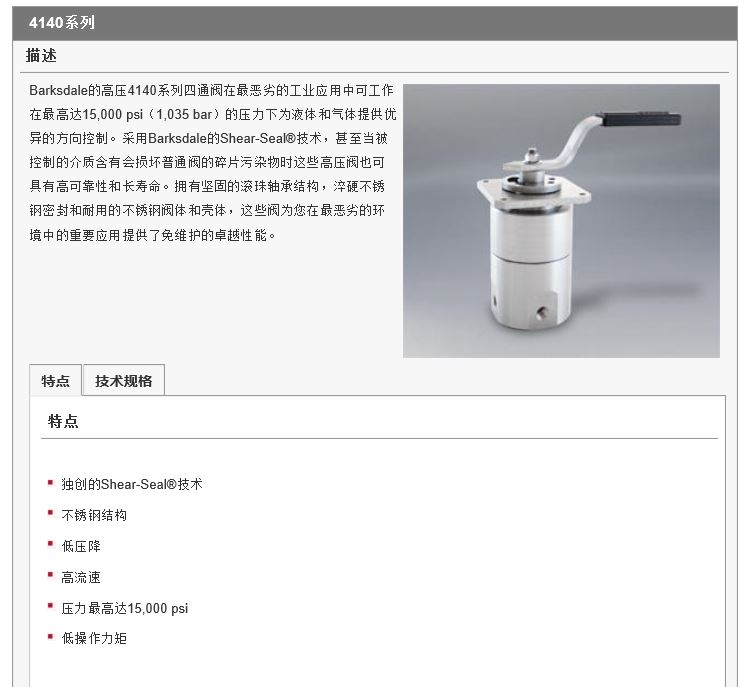

4140系列
High Pressure Valve
用于最高達15,000 psi的流體以及氣體的高壓方向控制以及關斷閥
Offshore drilling equipment
Refineries and chemical processing plants
Gas compression systems
Marine umbilical reels
371/MT7 部件
Position Indicator for Series II Valve
Reliable valve position feedback for Series II valve
