油箱外安裝/外側安裝的液位單元。

可視液位顯示器與電接觸器的組合，也適用于加壓容器/蓄電池。提供不同的壓力級版本。

液位開關，用于監控油液系統中油箱的液位

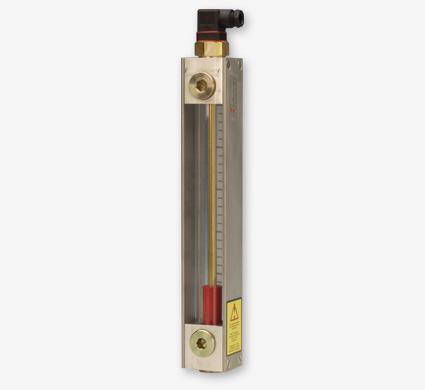

液位計NS 1 AM
通過螺紋進行旁通式安裝。 可視+電子報警開關。該設備的電氣部分基于Nivotemp-M系列。 工作壓力不得超過1bar。

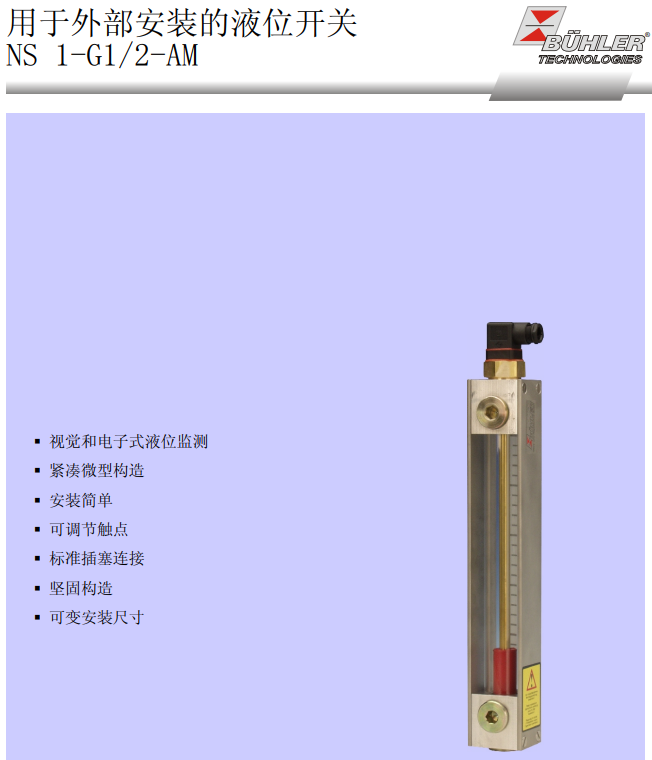

用于外部安裝的液位開關

可視化和電子式液位監測

緊湊微型構造
安裝簡單
可調節觸點
標準插塞連接
堅固構造
可變安裝尺寸
通過螺紋進行旁通式安裝。 可視+電子報警開關。該設備的電氣部分基于Nivotemp-M系列。 工作壓力不得超過1bar。

液位開關，用于監控流體系統中的液位

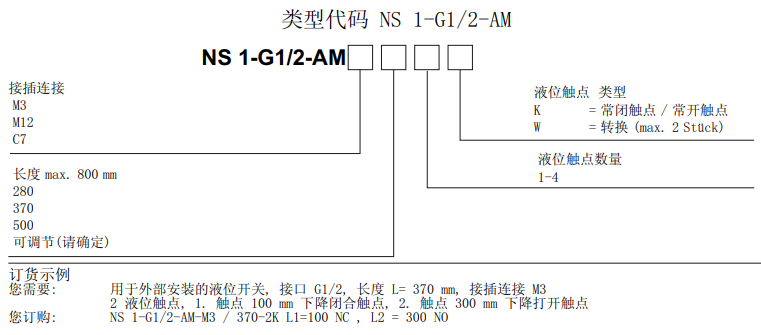

訂貨示例
您需要: 用于外部安裝的液位開關, 接口 G1/2, 長度 L= 370 mm, 接插連接 M3
2 液位觸點, 1. 觸點 100 mm 下降閉合觸點, 2. 觸點 300 mm 下降打開觸點
您訂購: NS1-G1/2-AM-M3 / 370-2K L1=100 NC , L2 = 300 NO
NS1-G1/2-AM-M3/280-1K,L1=90NO,L2=180NO
NS1-G1/2-AM-M12/370-2W,L1=210NO,L2=300NC
NS1-G1/2-AM-C3/500-2K,L1=260NO,L2=430NC
NS1-G1/2-AM-M3/520-2W,L1=300NO,L2=420NO
NS1-G1/2-AM-M12/600-2K,L1=230NO,L2=480NC
NS1-G1/2-AM-C7/650-1W,L1=350NO
NS1-G1/2-AM-M3/700-2K,L1=400NO,L2=600NC
NS1-G1/2-AM-M12/750-3W,L1=200NO，L2=360NC,L3=590NO
NS1-G1/2-AM-C7/800-4K,L1=150NO，L1=300NC，L1=550NO，L4=720NC

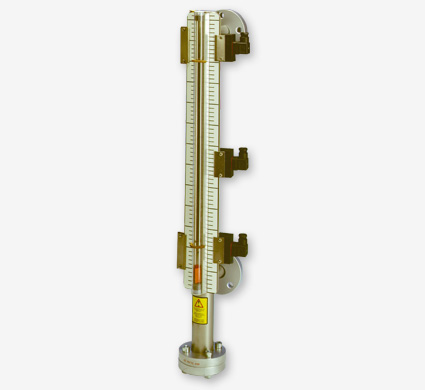

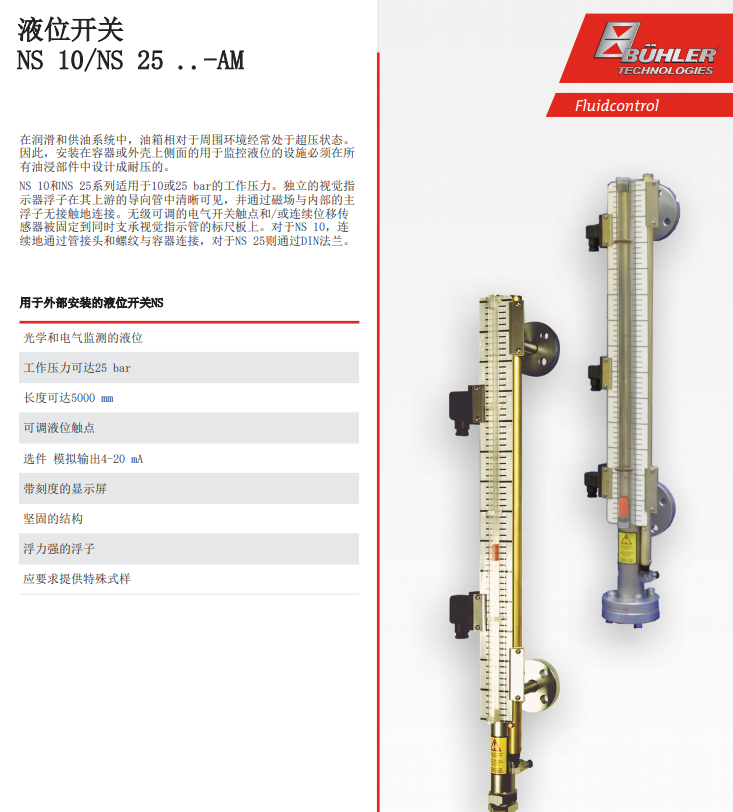

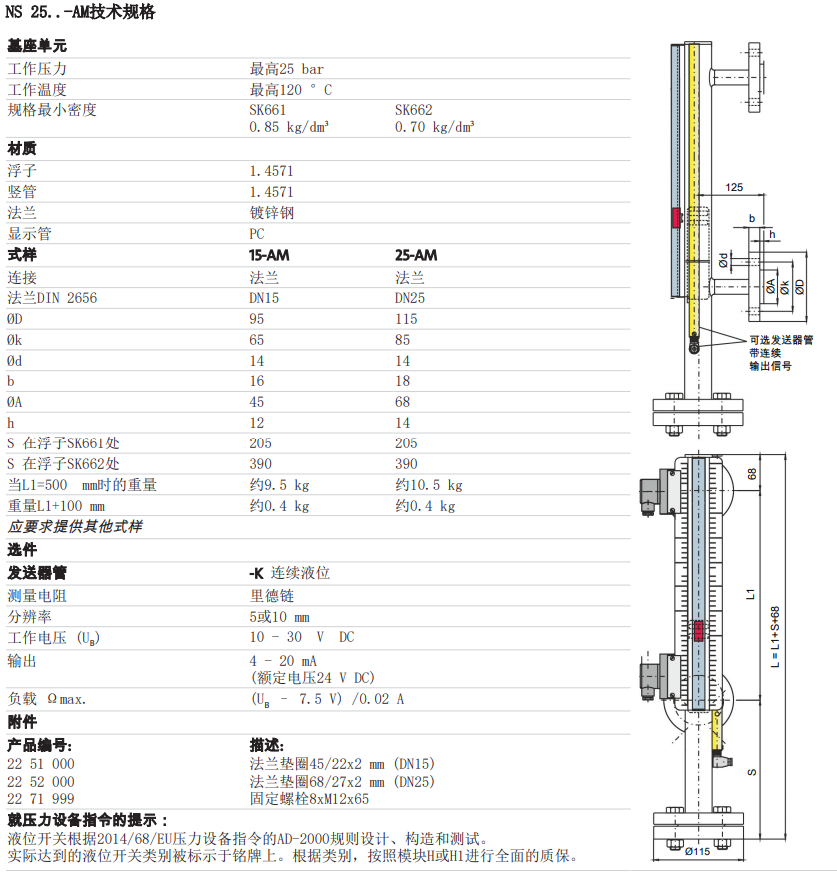

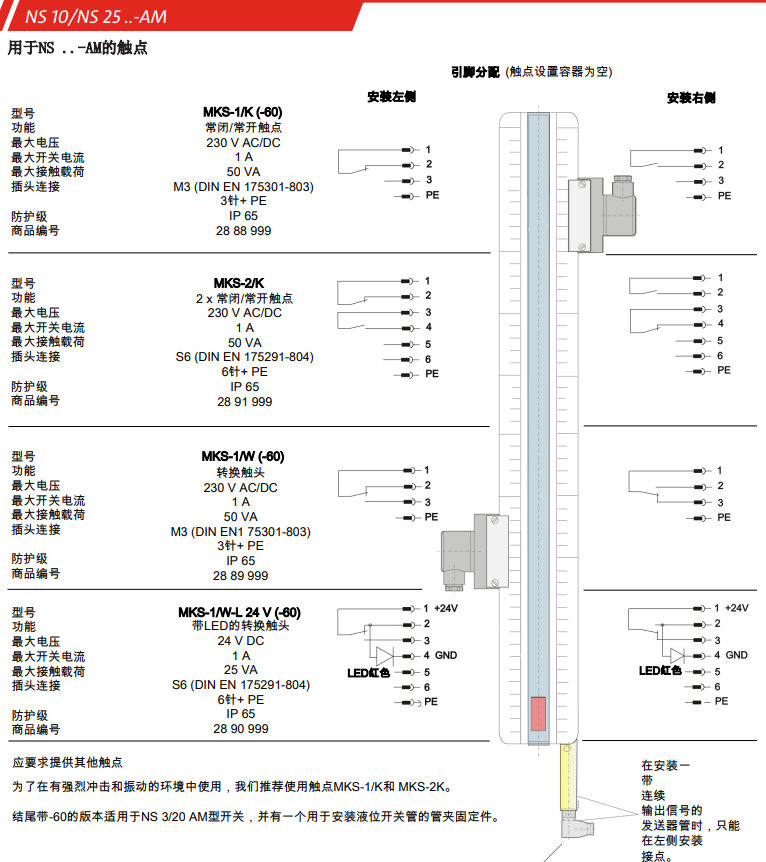

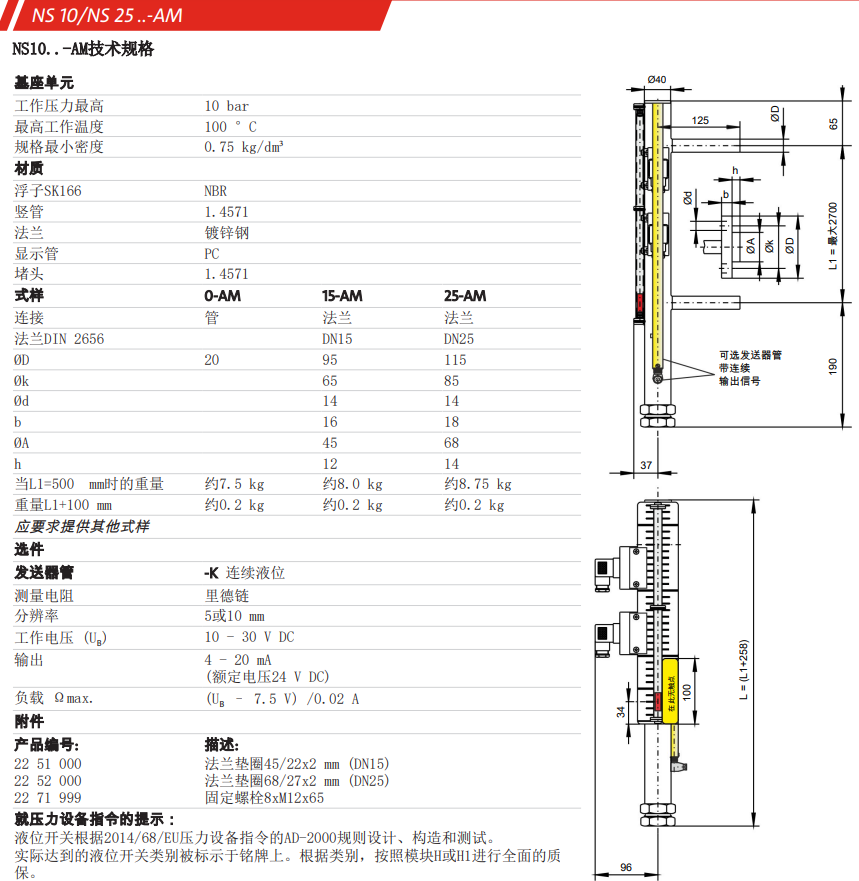

高壓液位計NS 10/ NS 25 ...-AM (-K)
使用DIN標準法蘭進行旁通式安裝?？梢?電子報警開關。 工作壓力范圍可達10bar或25bar。 可調開關觸點高度，最大工作電壓230 V，可選配連續模擬輸出4-20 mA。

光學和電氣監測的液位
工作壓力可達25 bar
長度可達5000 mm
可調液位觸點
選件 模擬輸出4-20 mA
帶刻度的顯示屏
堅固的結構

浮力強的浮子

應要求提供特殊式樣

在潤滑和供油系統中，油箱相對于周圍環境經常處于超壓狀態。 因此，安裝在容器或外殼上側面的用于監控液位的設施必須在所 有油浸部件中設計成耐壓的。 NS 10和NS 25系列適用于10或25 bar的工作壓力。獨立的視覺指 示器浮子在其上游的導向管中清晰可見，并通過磁場與內部的主 浮子無接觸地連接。無級可調的電氣開關觸點和/或連續位移傳 感器被固定到同時支承視覺指示管的標尺板上。對于NS 10，連 續地通過管接頭和螺紋與容器連接，對于NS 25則通過DIN法蘭。

訂貨示例

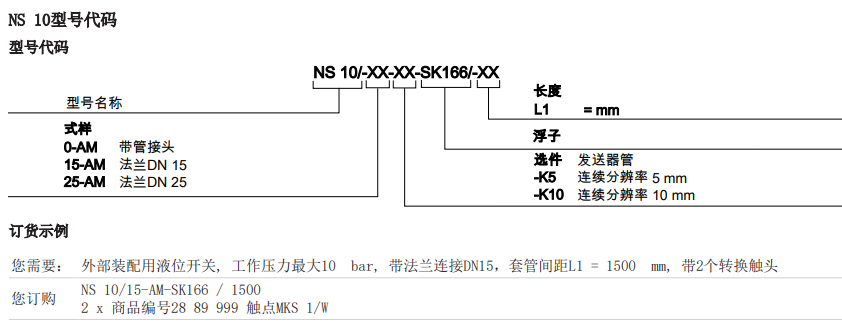

您需要： 外部裝配用液位開關, 工作壓力最大10 bar, 帶法蘭連接DN15，套管間距L1 = 1500 mm, 帶2個轉換觸頭
您訂購 NS 10/15-AM-SK166 / 1500

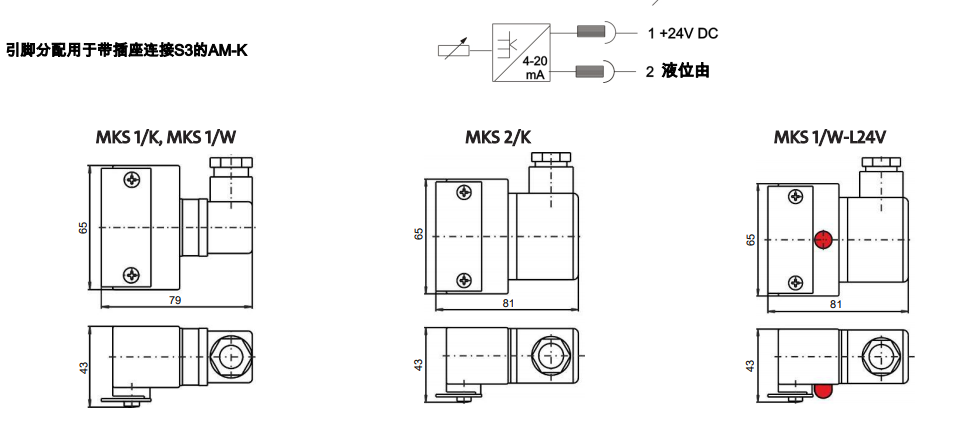

2 x 商品編號28 89 999 觸點MKS 1/W
NS10/0-AM-K5-SK166/1000
NS10/15-AM-K5-SK166/1200
NS10/25-AM-K5-SK166/1500
NS10/0-AM-K10-SK166/1000
NS10/15-AM-K10-SK166/1200
NS10/25-AM-K10-SK166/1500

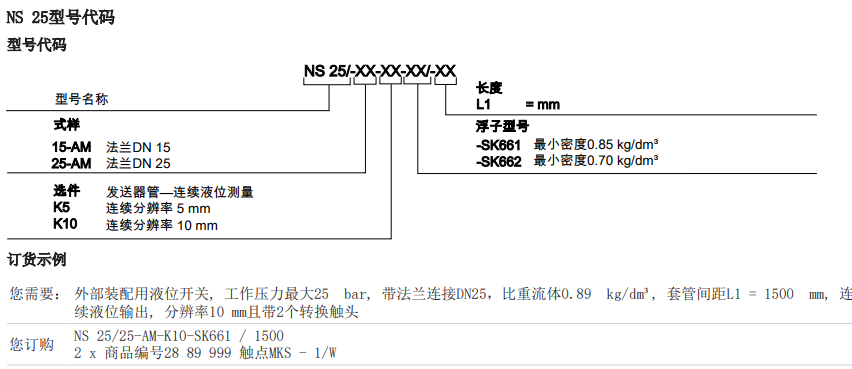

訂貨示例
您需要： 外部裝配用液位開關, 工作壓力最大25 bar, 帶法蘭連接DN25，比重流體0.89 kg/dm3, 套管間距L1 = 1500 mm, 連
續液位輸出, 分辨率10 mm且?guī)?個轉換觸頭
您訂購 NS 25/25-AM-K10-SK661 / 1500
2 x 商品編號28 89 999 觸點MKS - 1/W
NS25/15-AM-K5-SK661/1200
NS25/25-AM-K5-SK662/1500
NS25/15-AM-K10-SK661/2000
NS25/25-AM-K10-SK662/2500

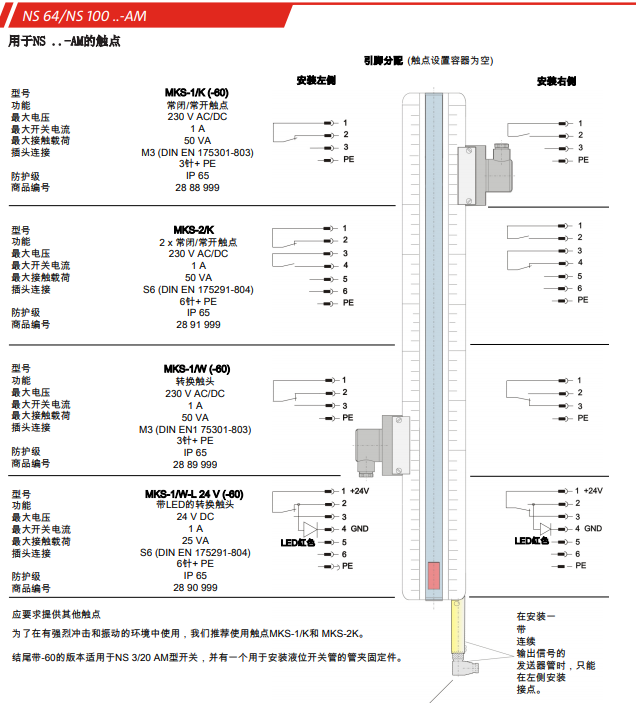

可視/電氣液位監控，壓力范圍高達64或100 bar

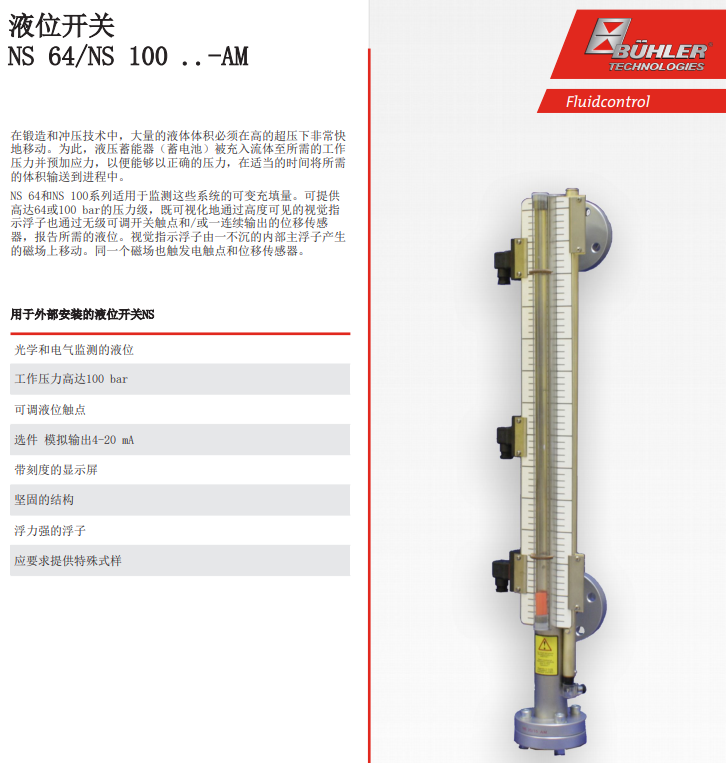

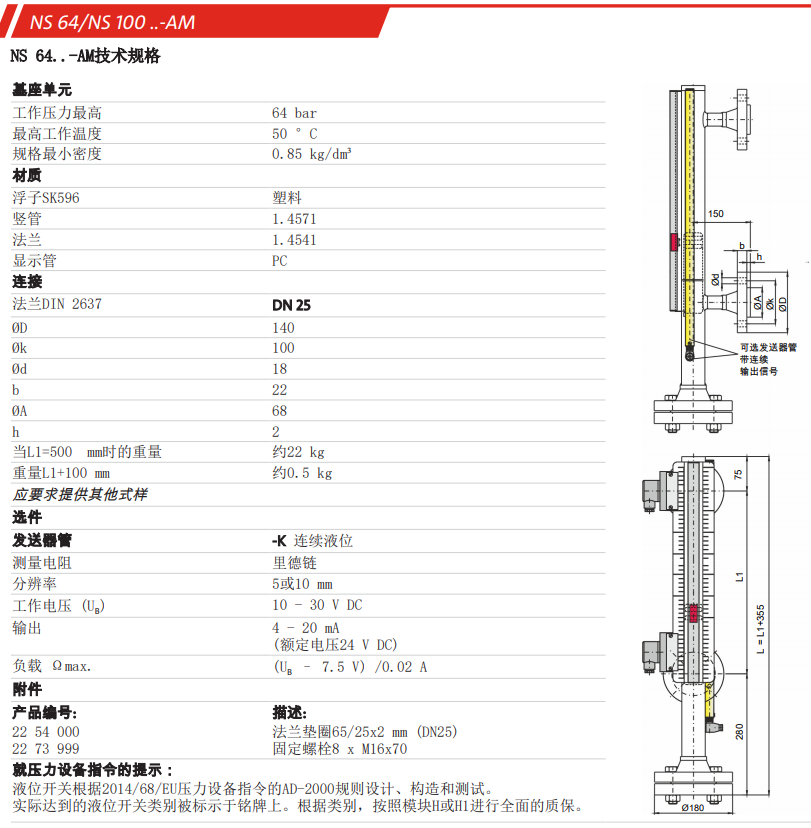

高壓液位計Niveauschalter NS 64/100 ... AM

使用DIN標準法蘭進行旁通式安裝?？梢?電子報警開關。 工作壓力范圍可達64bar或100bar。 可調開關觸點高度，最大工作電壓230 V，可選配連續模擬輸出4-20 mA。
光學和電氣監測的液位
工作壓力高達100 bar
可調液位觸點
選件 模擬輸出4-20 mA

帶刻度的顯示屏

堅固的結構/li>
浮力強的浮子
應要求提供特殊式樣

在鍛造和沖壓技術中，大量的液體體積必須在高的超壓下非?？?地移動。為此，液壓蓄能器（蓄電池）被充入流體至所需的工作 壓力并預加應力，以便能夠以正確的壓力，在適當?shù)臅r(shí)間將所需 的體積輸送到進程中。 NS 64和NS 100系列適用于監測這些系統的可變充填量?？商峁?高達64或100 bar的壓力級，既可視化地通過高度可見的視覺指 示浮子也通過無級可調開關觸點和/或一連續輸出的位移傳感 器，報告所需的液位。視覺指示浮子由一不沉的內部主浮子產生 的磁場上移動。同一個磁場也觸發電觸點和位移傳感器。

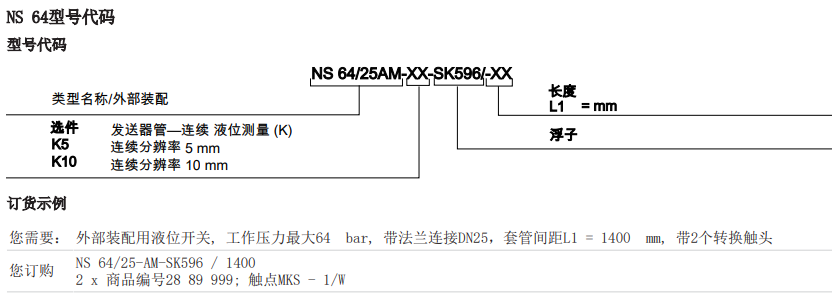

NS64/25AM訂貨示例
您需要： 外部裝配用液位開關, 工作壓力最大64 bar, 帶法蘭連接DN25，套管間距L1 = 1400 mm, 帶2個轉換觸頭
您訂購 NS 64/25-AM-SK596 / 1400
2 x 商品編號28 89 999; 觸點MKS - 1/W
NS64/25AM-K5-SK596/1800
NS64/25AM-K10-SK596/2500

NS100/25AM訂貨示例
您需要： 外部裝配用液位開關, 工作壓力最大100 bar, 帶法蘭連接DN25，套管間距L1 = 1500 mm, 連續液位輸出，分辨率
5 mm且?guī)?個轉換觸頭
您訂購 NS 100/25-AM-K5-SK596 / 1500
2 x 商品編號28 89 999 觸點MKS 1/W
NS100/25AM-K5-SK596/1200
NS100/25AM-K10-SK596/2300

光電監控液壓操作壓力水平，最高可達360 bar

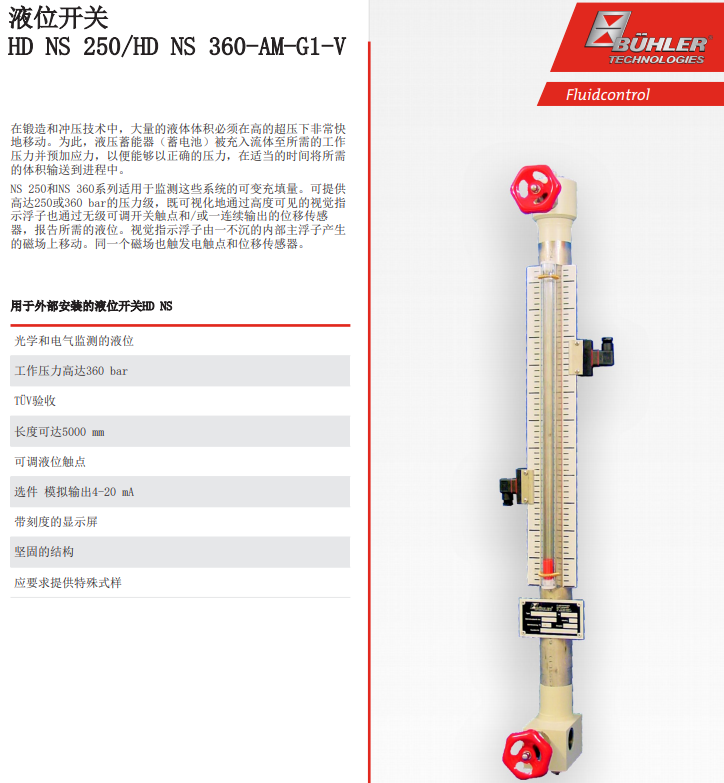

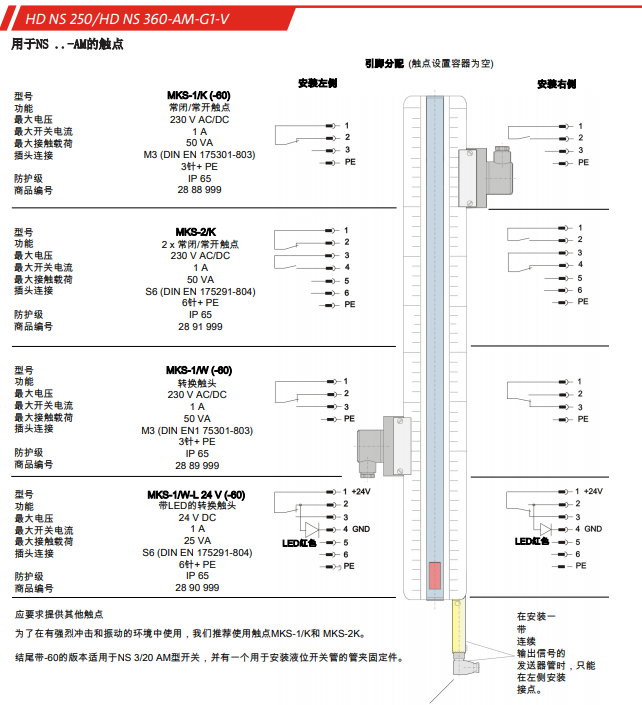

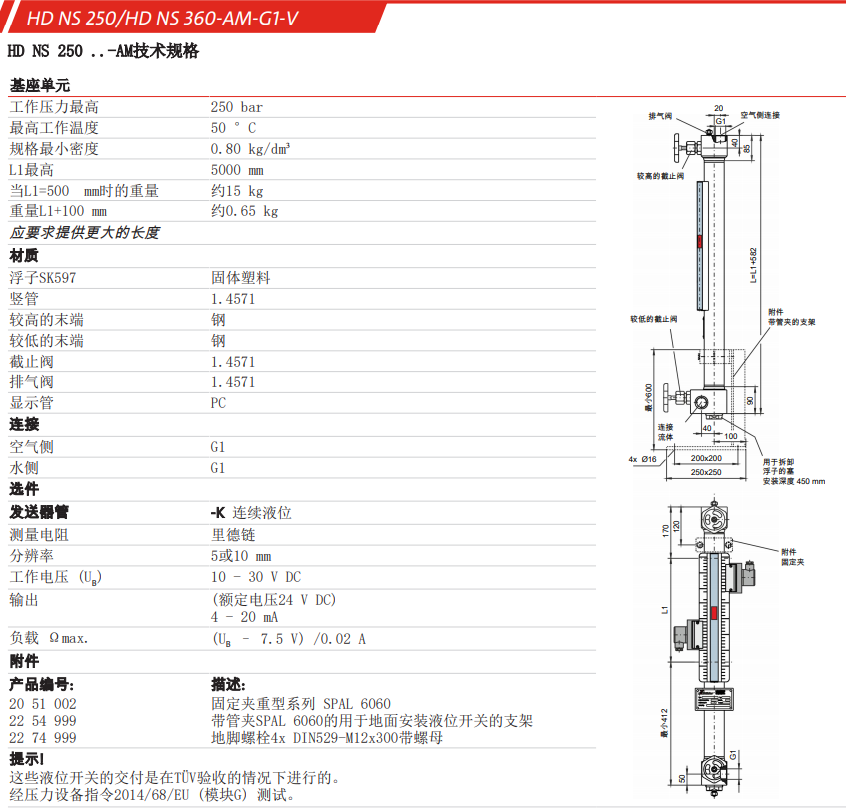

超高壓液位計HD NS 250-AM-G1-V / HD NS 360-AM-G1-V
使用DIN標準法蘭進行旁通式安裝?？梢?電子報警開關。 工作壓力范圍可達250bar或360 bar。 可調開關觸點高度，最大工作電壓230 V，可選配連續模擬輸出4-20 mA。集成截止球閥。

光學和電氣監測的液位
工作壓力高達360 bar
TüV驗收
長度可達5000 mm
可調液位觸點
選件 模擬輸出4-20 mA
帶刻度的顯示屏

堅固的結構

應要求提供特殊式樣

在鍛造和沖壓技術中，大量的液體體積必須在高的超壓下非常快 地移動。為此，液壓蓄能器（蓄電池）被充入流體至所需的工作 壓力并預加應力，以便能夠以正確的壓力，在適當?shù)臅r(shí)間將所需 的體積輸送到進程中。 NS 250和NS 360系列適用于監測這些系統的可變充填量?？商峁?高達250或360 bar的壓力級，既可視化地通過高度可見的視覺指 示浮子也通過無級可調開關觸點和/或一連續輸出的位移傳感 器，報告所需的液位。視覺指示浮子由一不沉的內部主浮子產生 的磁場上移動。同一個磁場也觸發電觸點和位移傳感器。

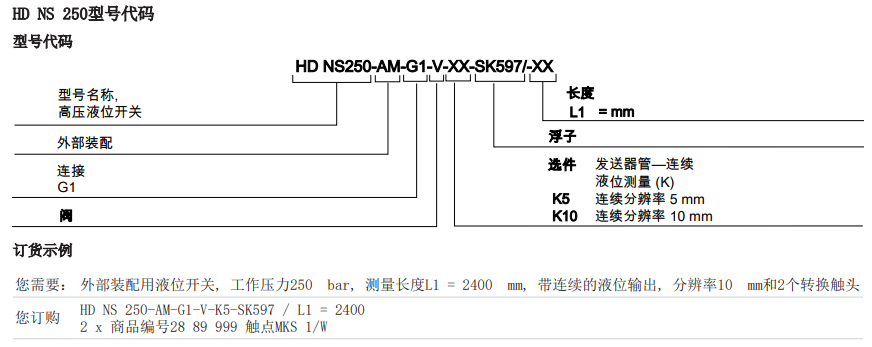

HDNS250AM訂貨示例

您需要： 外部裝配用液位開關, 工作壓力250 bar, 測量長度L1 = 2400 mm, 帶連續的液位輸出, 分辨率10 mm和2個轉換觸頭

您訂購 HD NS 250-AM-G1-V-K5-SK597 / L1 = 2400
2 x 商品編號28 89 999 觸點MKS 1/W
HDNS250-AM-G1-V-K5-SK597/1200
HDNS250-AM-G1-V-K10-SK597/1500

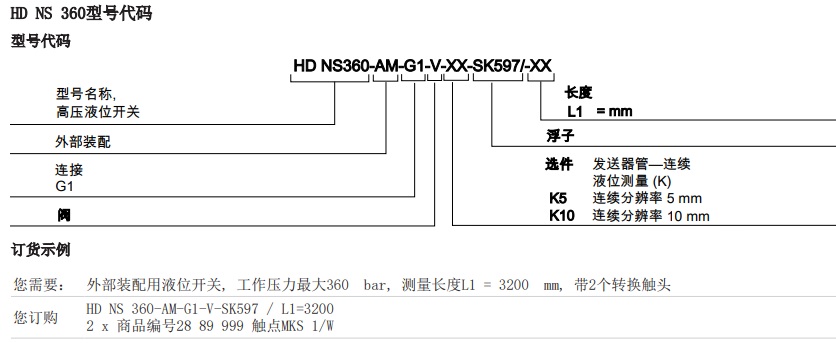

HDNS360AM訂貨示例

您需要： 外部裝配用液位開關, 工作壓力最大360 bar, 測量長度L1 = 3200 mm, 帶2個轉換觸頭

您訂購 HD NS 360-AM-G1-V-SK597 / L1=3200
2 x 商品編號28 89 999 觸點MKS 1/W
HDNS360-AM-G1-V-K5-SK597/1200
HDNS360-AM-G1-V-K10-SK597/1500

經Atex認證的液位開關，用于室外安裝

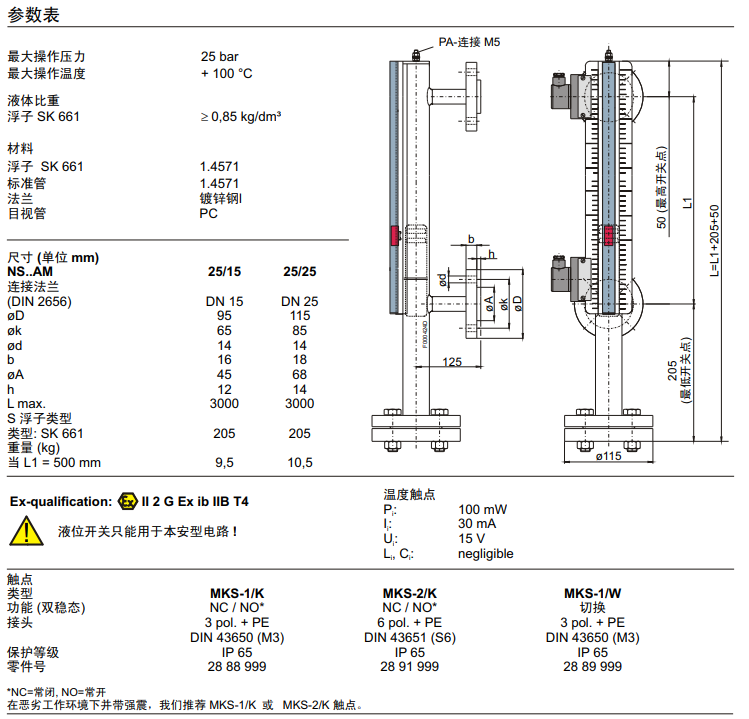

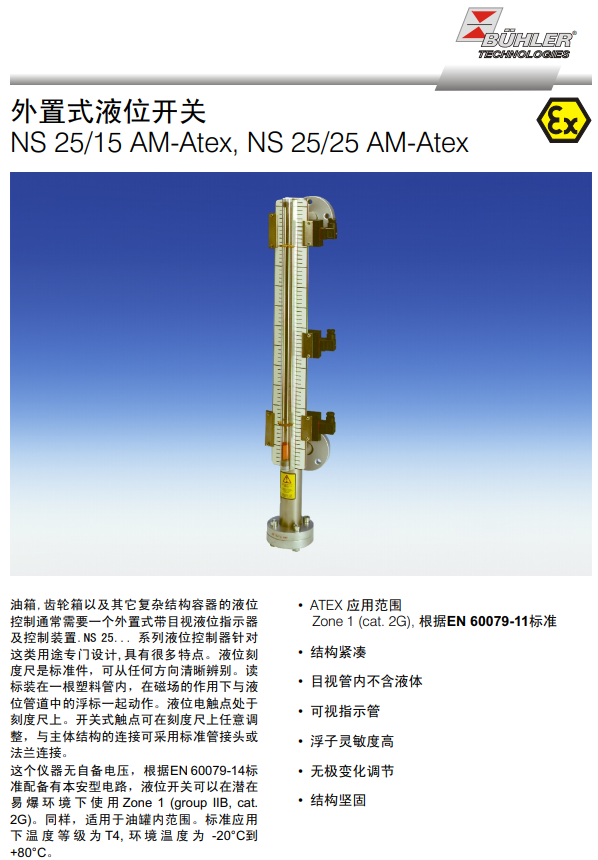

防爆旁路液位計NS 25/15 AM-Atex，NS 25/25 AM-Atex
? ATEX - 符合EN 60079-11的本安型液位計，適用于Zone 1（2G）區域
? 緊湊設計
? 可變連接
? 液面高度可視
? 活法蘭安裝

? 結構堅固

ATEX 應用范圍 Zone 1 (cat. 2G), 根據EN 60079-11標準
結構緊湊
目視管內不含液體
可視指示管
浮子靈敏度高
無極變化調節

結構堅固

油箱,齒輪箱以及其它復雜結構容器的液位 控制通常需要一個外置式帶目視液位指示器 及控制裝置.NS 25... 系列液位控制器針對 這類用途專門設計, 具有很多特點。液位刻 度尺是標準件，可從任何方向清晰辨別。

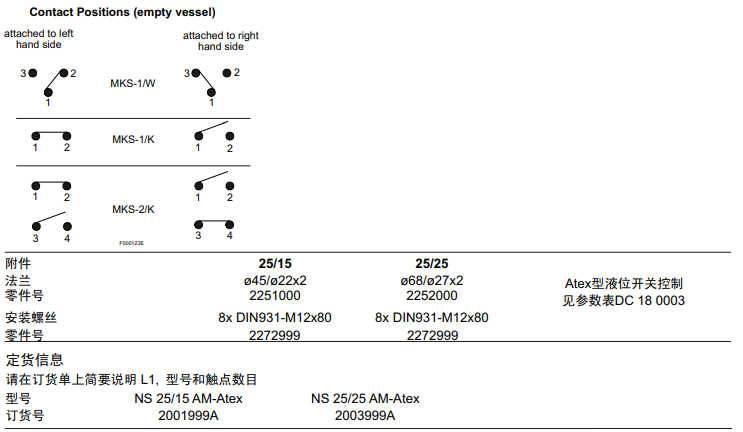

訂貨信息
請?jiān)谟嗀泦紊虾喴f明 L1, 型號和觸點數目
型號 NS 25/15 AM-Atex NS 25/25 AM-Atex
訂貨號 2001999A 2003999A

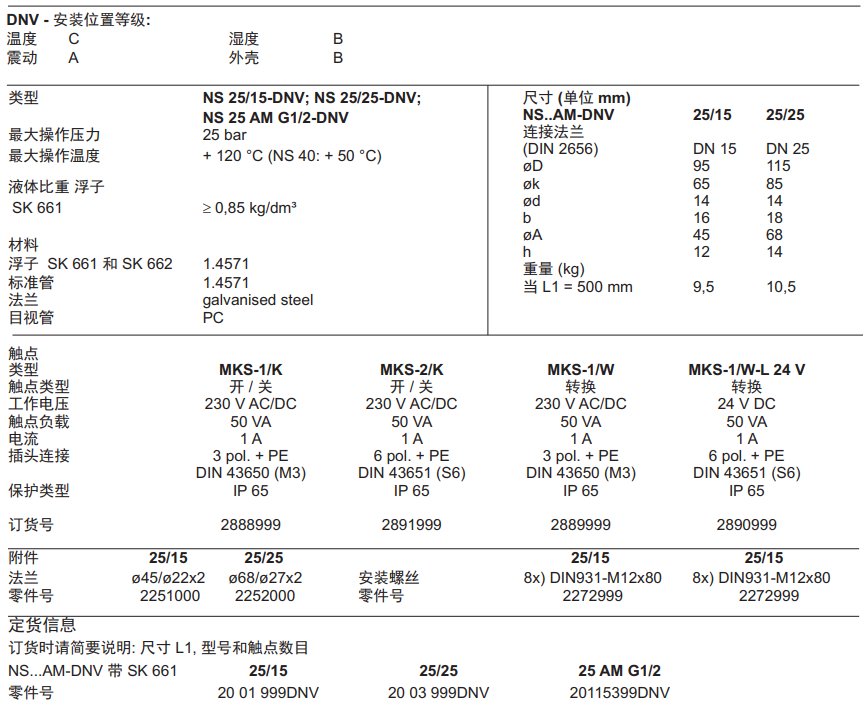

經DNV和GL認證的液位監控系統

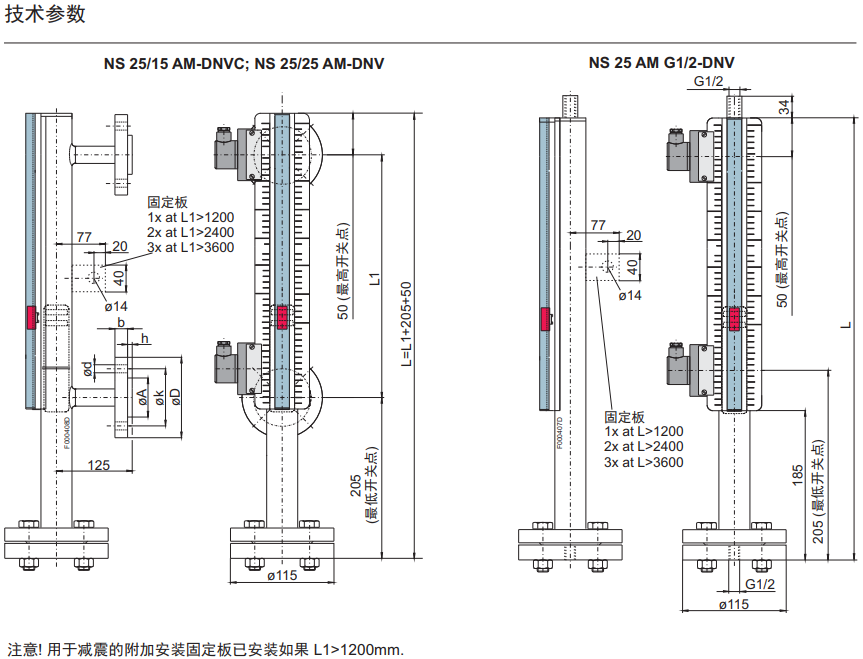

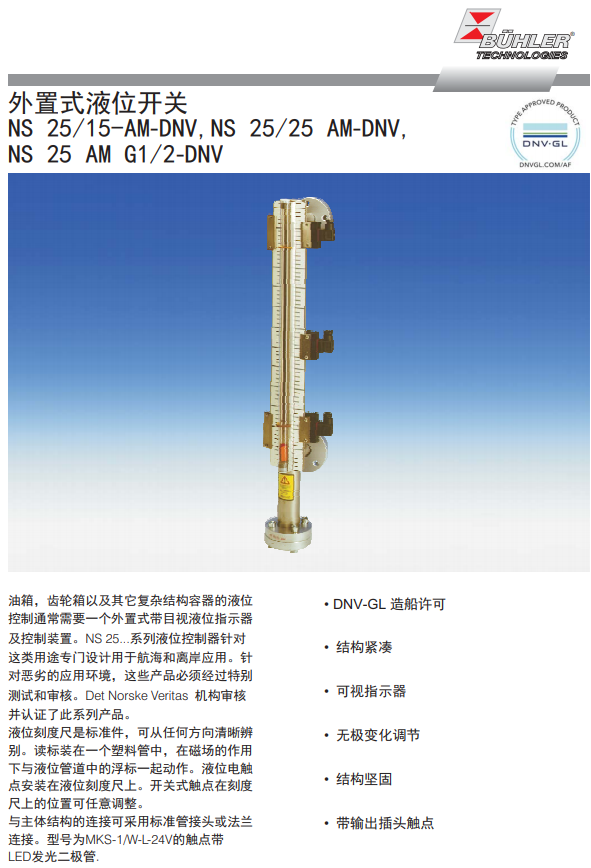

船級社認證旁路液位計 NS 25/15 AM, NS 25/25 AM, NS 25 AM G1/2 DNV/GL

? 用于集裝箱和變速箱的通用型旁路液位計
? 可視+電子報警開關
? 可調觸點高度

? 廣視角可視液位高度

用于容器和齒輪箱的外部液位監控的通用設備
視覺和電氣監控
可調觸點
大視角

DNV和GL認證

外部裝配的液位開關被用于監測和控制主要是封閉的容器處的液位。海洋應用將受制于更嚴厲的使用條件。因此，所使用的部件和設備必須經受驗收試驗。
每個AM開關配備有顯示器，即使從不同的方向觀看仍清晰可辨。在刻度板上無極可調觸點。它們由內置于浮子的電磁系統控制。對于不同的應用，可選擇大量不同的觸點。觸點類型MKS-1/W-L-24V配備有一LED燈。
訂貨信息
請?jiān)谟嗀泦紊虾喴f明 L1, 型號和觸點數目
型號 NS...AM-DNV帶SK 661
                  25/15                     25/25                 25AM G1/2
零件號  20 01 999DNV         20 03 999DNV         20115399DNV
