荷蘭BORNKHORST流量控制器IQ+FLOW在半導體行業應用案例

提供質量流量和壓力測量和控制

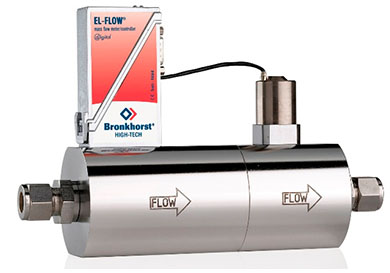

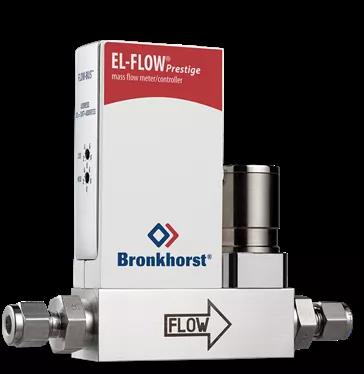

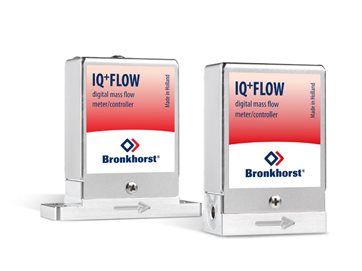

各設備生產商們一直在尋找一種更緊湊的氣體流量和壓力測量及控制的方案。在先前，傳統的質量流量和壓力計都需要至少1.5″空間，比如具體到在 NeSSI? 系統中。如今，Bronkhorst通過與TNO-TPD（荷蘭應用物理研究所）的緊密合作，開發出了一系列高科技的IQ+FLOW® 質量流量傳感器。由于采用了納米技術，使其能夠減少一半的體積，達到 0.75″, 從而滿足了市場上對超小型的緊湊流量和壓力控制器的需求。

客戶的具體設計
該 IQ+FLOW® 概念提供了如下功能模塊：

流量計；尤其適合流量范圍從10 mln/min 到 5 ln/min (滿刻度值）
壓力計；尤其適合于100psi任務下的壓力范圍
控制閥
三通閥
截止閥
過濾器
混合腔
根據客戶的要求，這些模塊可以被安裝在一根緊湊的底座上；更多的選擇包括可同時被運用于氣體或者液體領域的模塊，該模塊通過一根鋁或者不銹鋼的底座與帶內斜紋的進/出端口連接。由于各種應用都有成百上千種的解決方案，歡迎您與Bronkhorst聯系討論適合且恰當?shù)慕鉀Q方案。

特點：
熱平衡芯片傳感器確保了零穩定性
緊湊的組合確保了高的空間運用效率
經濟實惠的解決方案
無縫管結構降低了潛在泄漏點
頂部安裝模塊；方便使用
‘即插即用’的預測試，減少了自定義測試的需求
數字通訊式（RS232或者RS485)分析應用
以超緊湊模塊為基礎的體積為0.75″的分析應用實例：

GC注射側的流量-壓力控制
GC或者HPLC的探測側的流量控制
FID檢測器的流量控制

FLOW-SMS

很多客戶都在努力尋求種可以囊括各種功能的緊湊設計解決方案。通過與多家客戶的密切合作，Bronkhorst開發出了一系列的FLOW-SMS產品。在一個緊湊，輕巧但堅固的軌道上安裝一個或者多個與控制閥、切斷閥、混合腔過濾器或者任何其它根據客戶要求的功能模塊相連接的質量流量或者壓力傳感器模塊。具體的規格可根據客戶要求而定。流量傳感器的范圍可以在大約5 mln/min 到 50 ln/min 中選擇，或者甚至可以更高。在需要壓力傳感器的應用中，壓力范圍可以在0-100 mbar 到 0-10 bar （絕壓或者表壓）之間選擇。根據具體的要求，系統可以在一個無塵室中組裝，測試和包裝起來。由于成百上千種的解決方案的存在，我們專業人士建議您與我們的經銷商取得聯系，來探討適合您的解決方案。
特點
緊湊的組合確保了其高空間效率
經濟實惠
無管道結構降低了潛在的泄漏點
底部連接；方便上下安裝
‘即插即用的’ 預先檢測，減少了用戶端的檢測
模擬或數字通訊(RS232, DeviceNet?,
PROFIBUS®, Modbus, EtherCAT®, FLOW-BUS)
應用領域
該FLOW-SMS 系列在各種應用領域都有著潛在的市場，比如：

半導體和電子工業
工業加工
醫療和制藥系統
分析應用
生物技術和化學裝置
食品和飲料加工

MANI-FLOW
MANI-FLOW 系列產品源于幾個OEM機械制造商對于在多功能集成緊湊型設備的經濟解決方案的需求而設計出來的。自從1996年以來，公司設計并生產出了無數的先進控制系統。在一個緊湊的底座面板內，一個質量流量或壓力感應器模塊可以與控制閥、兩項或者三項閥、截止閥、過濾器或者其它根據客戶需求而設計出的功能模塊組合起來。具體的規格可根據客戶的具體的要求而定；由于應用的不同，客戶可根據具體的規格來選擇一個鋁制或不銹鋼的底座以及帶內螺紋的連接器。根據要求，系統可以在一個無塵室里組合、測試并包裝起來。由于解決方案有成百上千種，因此，我們專業人士建議您與您所在地的經銷商取得聯系，并詳細討論您的解決方案。

應用領域
MANI-FLOW系列產品在各個市場領域都擁有潛在的應用市場，比如:

過程工業
醫療和制藥系統
分析應用
生物技術和化學裝置
食品和飲料加工
半導體和電子工業
優點
結構緊湊，有效節省空間
經濟實惠，為用戶節約了成本
在一個底座（如：無管道結構）上組合功能，從而進一步降低了潛在的泄漏風險
模塊化結構，方便安裝及更換
‘即插即用’ 的預測元件，減少了客戶端檢測
可供模塊
質量流量計
流量在0.1 … 5 mln/min 以及 1 … 50 ln/min N2當量；更高流量要求，可根據客戶需求定做。

壓力傳感器
供壓阻式壓力傳感器的壓力范圍在2 … 100 mbar 和0.2 … 10 bar 之間（絕壓或者相對壓力）。

過濾器
燒結式不銹鋼過濾器 0.5, 2, 7 或15 μm。

控制閥
常關或開，供 Kv max. 1.0的流量或者壓力控制。高溫 50°C。

電磁閥
常開或者常關的截止閥；三通閥

半導體和LED照明產業

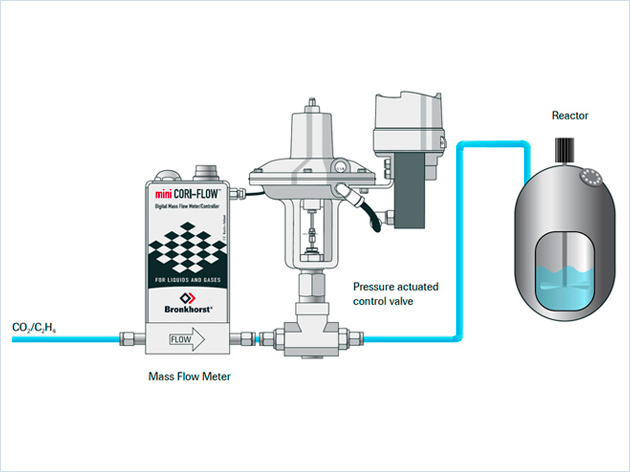

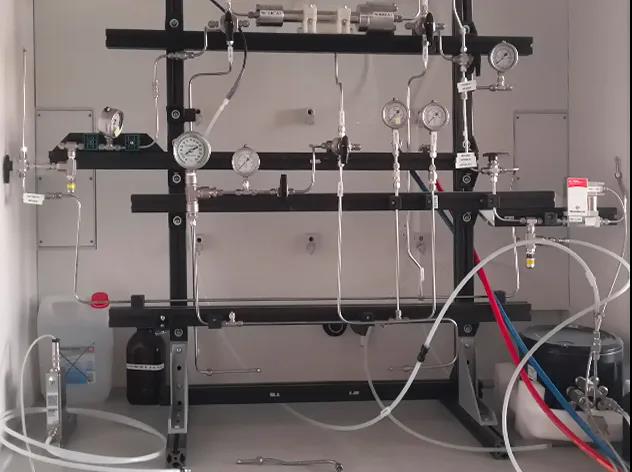

超臨界氣體測量與控制，當流體例如二氧化碳(CO2)在氣液兩相臨界區域處，難以測量它們的流量。例如，CO2的超臨界點達到73.8 bara和31.1 °C。除此之外，由于壓力或溫度變化，諸如密度(ρ)和熱容量(Cp)的物理性質變化非?？?。這使得基于熱原理的精確質量流量測量非常困難。
應用要求
mini CORI-FLOW質量流量計測量質量流量，不受流體特性影響，成為一種解決方案。無論流體處于氣相、液相還是其間某個位置，都可以測量分子的實際質量流量。該領域的應用證明，這種測量原理非常準確可靠。對于控制應用，Bronkhorst可以提供流量計和金屬密封的壓力控制閥
相關產品型號及介紹

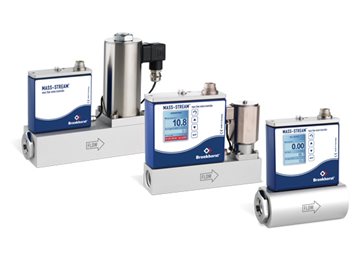

MASS-STREAM
熱式氣體質量流量計/控制器

直通型測量
數字MASS-STREAM? D-6300系列遵循恒溫風速計原理，基于直通式測量方式。
小流量：0.01…0.2 ln/min
大流量：200…10000 ln/min
儀表標配IP65防護外殼，通過主板操作所有功能，以進行精確的流量測量和控制。數字或模擬輸入/輸出信號可選。除標準RS232， 還可選PROFIBUS DP, DeviceNet, FLOW-BUS 和 Modbus-RTU。
該儀表的一大特色及創新改進是可選的集成式、現代化、多功能的多色顯示屏，自帶操作按鈕，符合IP65標準。MASS-STREAM? D-6300系列集多種功能于一身，例如實際流量值顯示、累計和報警，具有的性價比。儀表適用于實驗室、生產設備以及工業裝置。
質量流量計
滿量程/壓力等級

PN 20 bar
D-6310  |  0.01 … 2 ln/min
D-6320  |  0.05 … 7 ln/min
D-6340  |  0.14 … 50 ln/min
D-6360  |  0.4 … 200 ln/min
D-6370  |  2 … 1000 ln/min
D-6380  |  10 … 5000 ln/min
D-6390  |  40 … 10000 ln/min
質量流量控制器
滿量程/壓力等級

PN 7 bar (Kv-max) PN 10 bar (Kv-max) PN 16 bar (Kv-max) PN 20 bar (Kv-max)
D-6311  |  0.01 … 2 ln/min
D-6321  |  0.05 … 7 ln/min
D-6341  |  0.14 … 50 ln/min
D-6361/FAS  |  0.4 … 200 ln/min (0.17) D-6361/002BI  |  0.4 … 200 ln/min (0.35)
D-6363/002AI  |  0.,4 … 200 ln/min (0.4)
D-6363/004BI  |  0.4 … 200 ln/min (1.0)
D-6363/003AI  |  0.4 … 200 ln/min (1.5)
D-6371/004BI  |  2 … 1000 ln/min (1.0) D-6371/002BI  |  2 … 400 ln/min (0.35)
D-6373/BJ-1-2  |  2 … 1000 ln /min
(1.1 / 3.4) D-6373/002AI  |  2 … 1000 ln/min (0.4)
D-6373/BJ-1  |  2 … 1000 ln /min
(2.8 / 4.4) D-6373/003AI  |  2 … 1000 ln/min (1.5)
D-6371/003AI  |  2 … 1000 ln/min (1.5)
D-6383/BJ-1-2  |  10 … 5000 ln /min
(1.1 / 3.4) D-6383/003AI  |  10 … 5000 ln/min (1.5)
D-6383/BJ-1  |  10 … 5000 ln /min
(2.8 / 4.4) D-6381/003AI  |  10 … 5000 ln/min (1.5)
D-6383/003BI  |  10 … 5000 ln/min (6.0)
D-6381/003BI  |  10 … 5000 ln/min (6.8)
D-6391/003BI  |  40 … 20000 ln/min (8.2)

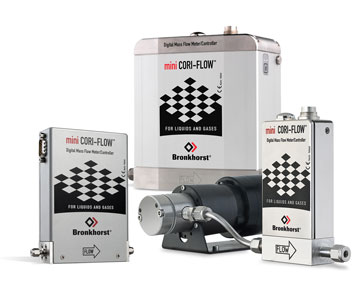

mini CORI-FLOW
隨著對mini CORI-FLOW?質量流量計系列的開發，Bronkhorst突破科里奧利質量測量方法的技術限制，成功開發為精密測量和控制小流量的緊湊且經濟效應高的科里奧利流量計/控制器。獨特設計的微型傳感器使其具的性能，即使在壓力、溫度、密度、電導率和黏度運行條件改變的情況下，其測量質量也不會受到任何影響。與目前在市場上的其它科里奧利測量儀表相比，該款mini CORI-FLOW?質量儀表擁有內置PID控制和可選的緊密耦合控制閥或控制泵。從而使其結構緊湊，同時為測量液體或者氣體，減少了成本以及空間的使用。

小流量范圍：0.05…..5 g/h
大流量范圍：3….300 kg/h
數字技術
mini CORI-FLOW? 流量計以先進的數字技術為特點，并擁有總線接口選項以及其它特殊的功能，比如系統總體化和自動報警功能。 使用者可以根據自己的需求，使用RS232或者總線接口以及一系列配套軟件工具來簡單的調控該設備。

熱式質量流量控制器的替代選擇
設計該款mini CORI-FLOW?質量流量計的目的是為了能很簡單的取代傳統的熱質量流量控制器。該款小的質量流量控制器有著與迷你質量流量儀表的設計風格，并且通過模擬通訊或者總線通訊電子化了該產品。與傳統的熱質量流量控制儀器比，科里奧利原理下的流量控制器更加準確迅速，并且其質量流量更加具有獨立性，質量流量的結果與其流量的物理性質無關。



特性
流體性質不影響其質量結果，可以直接測量質量流量。
 精度高，重復性能強
節能型設計
緊湊型設計，外加內置的PID控制器，使其能快速，平穩的控制
可以用來測量超小的流量范圍
更多資料
Documents
MINI CORI-FLOW M15 brochure Download
MINI CORI-FLOW Manual Download
MINI CORI-FLOW Quick Installation Guide Download

mini CORI-FLOW? 液體配料系統
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? M12
小流量 0.1…5 g/h
大流量 2…200 g/h
壓力等級 200 bar
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? M13
小流量 1…50 g/h
大流量 20…2000 g/h
壓力等級 200 bar
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? M15
小流量 0.2…5 kg/h
大流量 3…300 kg/h
壓力等級 100 bar
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? ML120V00
小流量0.05…5 g/h
大流量2…200 g/h
壓力等級 200 bar
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? ML120V21
小流量0.05…5 g/h
大流量2…200 g/h
壓力等級 5 bar
不受流體物性影響
高精度、快速響應
