如何選擇美國艾里卡特Alicat質量流量計和ALICAT質量流量控制器？

艾里卡特發布了世界上款生物醫藥行業專用的質量流量控制器——BIO系列。

BIO系列質量流量控制器和質量流量計具有極高的穩定性和終身質量保證，可抗線上水污染；憑借10毫秒的響應速度以實現Pharma 4.0；高達2000：1的量程比，節省客戶的應用氣路；精度達到滿量程的0.1%，讀數誤差控制在0.5%。

所有的Alicat-BIO系列質量流量控制器和質量流量計都包含了生物制藥和生物加工行業獨特的需求。

USP CLASS VI 用于防止脆弱的生物反應環境污染的FDA抗腐蝕級別的彈性體

流量計的本體和節流單元均采用316L不銹鋼，達到BPE-2016標準
可選擇的高速的Ethercat和Ethernet/IP 接口為客戶提供了Pharma 4.0的可能性
高銳度的顯示屏，一目了然的了解氣體的過程狀態

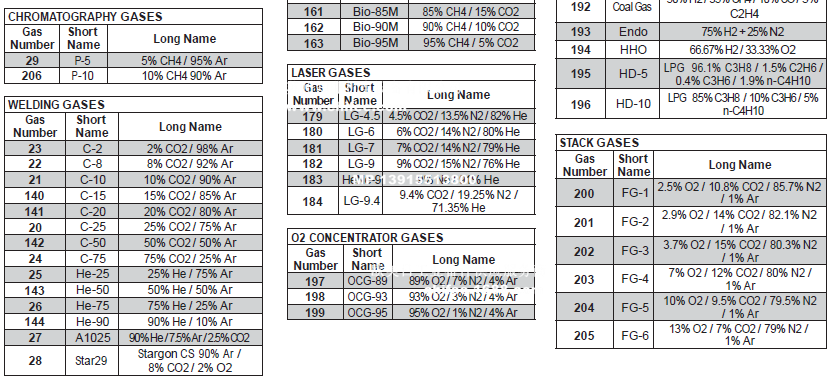

“Gas Select”-內置了CO2，Air，O2，N2和超過100多種氣體屬性，在氣體切換時達到同等精度
“Drive Display”，監測氣體的健康狀態

IP66級別防水

在提供創新特性和高精度同時，BIO系列質量流量控制器和質量流量計還提供了有吸引力的價格和可訂制的解決方案，并且提供了更多的設置選項——過程連接，通訊協議和電氣接口。
主要應用：
單克隆抗體（mAb）
疫苗
胰島素
蛋白質/酶
和組織維護

其他應用：
生物燃料
碳封存
營養生成
沼氣
有機氣化
廢水處理
BIO系列質量流量控制器和質量流量計還適用于多種生物反應器和生物加工應用，包含：生物制劑，生物仿制藥的研發，生物燃料生產，合成氣，營養藥品，生物發酵罐等。
Alicat是行業內率先采用差壓式層流流量技術，改進了傳統差壓流量計。我們能夠?yàn)橛脩袅可泶蛟煊糜跉怏w，液體的的流量控制，流量計，壓力控制的解決方案。
Alicat質量流量控制器和質量流量計采用了新穎的設計，使用固態傳感器和高速計算能力來快速生成測量數據。市面上其他的廠家使用老式的“熱式”傳感器，秒級的響應速度成百倍的慢于Alicat的毫秒級響應速度。
世界十大制藥中的七種均采用了生物反應器來幫助患有從類風濕關節炎到等各種疾病的患者。BIO系列質量流量控制器和質量流量計幫助這些客戶降低成本，提高成功率。
艾里卡特Alicat提供先進的質量流量計、質量流量控制器、壓力控制器、壓力傳感器解決方案。
降低生產成本，提高生產速度Alicat 質量流量控制器 8V版本新增功能
Recent Posts
Alicat質量流量控制器讓呼吸更順暢
生物反應器的氣體流量控制
Alicat質量流量控制器為生物制劑生產提高效率
有很多非生物醫藥行業的客戶前來咨詢：我們半導體、生物制藥、食品飲料行業沒有專用型號，該如何選擇合適的質量流量設備呢？

接下來我們來探討一下，該如何選擇美國艾里卡特Alicat質量流量設備：ALICAT氣體質量流量計、ALICAT氣體質量流量控制器、ALICAT液體質量流量計、ALICAT液體質量流量控制器、ALICAT壓力控制器、ALICAT單閥壓力控制器、ALICAT雙閥壓力控制器、ALICAT數顯二次儀表等。
1原理介紹

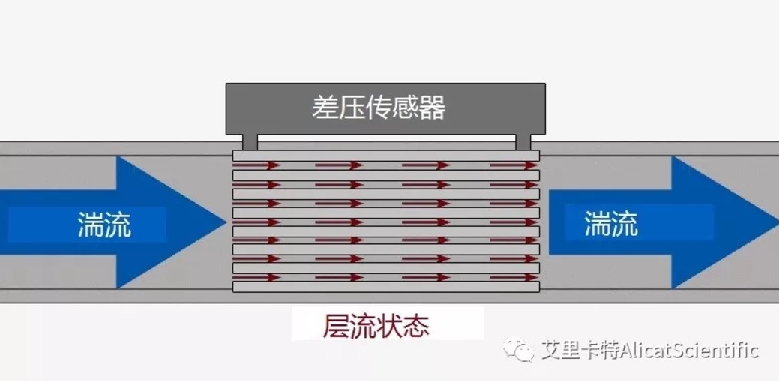

美國艾里卡特Alicat質量流量計是基于層流壓差原理的一種氣體質量流量計。
當氣體通過流量計內部的層流元件時形成規則的層流運動狀態，使用差壓傳感器測量層流元件上兩個位置的氣體壓力差，結合氣體粘度數據和泊肅葉方程可計算出當前工況下氣體的體積流量。再通過氣體狀態方程將該工況的體積流量補償為標準狀態下的標況體積流量。
由于成分固定的氣體在標況下密度是確定的，標況體積流量X密度=質量流量，因此也可將標況體積流量稱為質量流量。美國艾里卡特Alicat流量計實際測量的是以SCCM和SLPM為單位的標況體積流量。通常標況設定為25℃&1atm，或0℃&1atm。

2產品特點
1. 響應快：特殊的結構和工作原理，靈敏的傳感器，使流量測量響應時間更快，快可達到5ms響應，每秒采集信號1000次。
2. 無需預熱：上電即可使用，無需提前預熱，節省了等待時間。
3. 多參數測量：內置溫度、壓力傳感器，可同時測量并顯示氣體壓力、溫度、質量流量、體積流量等多種參數，如果選配了累計流量功能，還可以測量一段時間內流過的氣體總量。
4. 背光液晶屏：具有單色或彩色液晶屏，帶屏幕背光燈，可以更直觀的查看實時數據，方便讀數和調試。
5. 支持上百種氣體：內置100多種氣體的校準數據，切換氣體模式后即可測量不同氣體，無需換算或重新校準。
6. 通訊和操作模式：有多種數字通訊和模擬信號模式可供選擇，以便采集和記錄數據，也有面板按鍵可手動操作調試。
7. 精度：普通精度為±（0.8%讀數+0.2%量程）；高精度為±（0.4%讀數+0.2%量程）。
8. 量程：量程范圍寬，可定制。常規流量計小量程為0~0.5SCCM，大量程為0~5000SLPM。量程比200:1。
3型號系列
美國艾里卡特Alicat質量流量計產品有多種不同系列，以滿足不同客戶、工況和應用的需求。

表1. 美國艾里卡特Alicat質量流量計型號類別

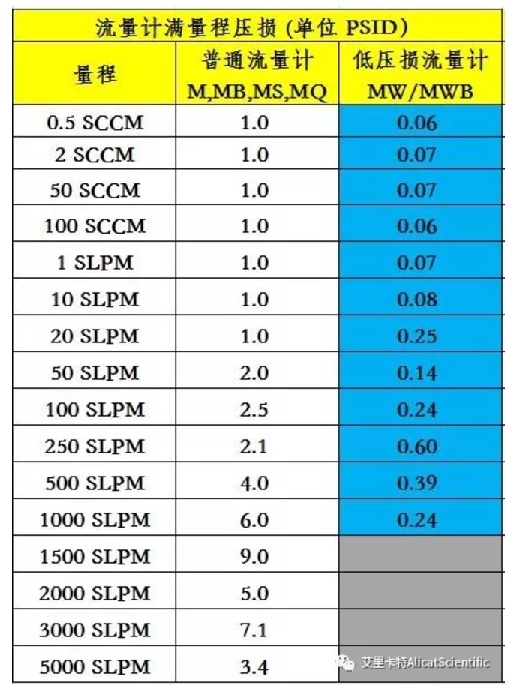

表2. 美國艾里卡特Alicat流量計壓損數據
M系列：標準型流量計。適用于非腐蝕性氣體常規應用，如流量測量，泄漏測試，流量比對校驗。
美國艾里卡特ALICAT氣體質量流量計M/MS/MB/MW/MWB/MQ/MQB艾里卡特ALICAT氣體質量流量控制器MC/MCR/MCS/MCW/MCRW/MCQ/MCRQ

常用型號M-1000SLPM-D、M-2000SLPM-D、M-3000SLPM-D、M-4000SLPM-D、M-5000SLPM-D

MS系列：耐腐蝕型流量計。適用于腐蝕性氣體流量測試。
腐蝕性氣體（MCS系列）
MC系列氣體質量流量控制器中，還有適用于腐蝕性氣體的“S”系列配置（即MCS系列）可供選擇。該配置中，我們將閥門升級為303不銹鋼閥門，傳感器升級為316L不銹鋼傳感器，彈性體材料升級為FFKM。對于某些腐蝕性氣體的整個流程，需采用316L不銹鋼，在這種情況下，我們可以同時將滿量程為20slpm或更小流量計的閥門（PCA型）和流量儀表主體部分升級為316L材質。

結構選項
通訊協議（模擬通訊，RS-232、RS-485、DeviceNet、EtherCAT、以太網/IP、Modbus RTU或TCP/IP、PROFIBUS）
顯示屏（單色或彩色，內置或面板安裝）
工藝連接件（NPT、SAE、AN、BSPP/G、焊接壓縮或VCR/VCO接頭）
彈性體材料（氟橡膠、FFKM、EPDM、硅樹脂）

性能選項
流量累加器
集成式電位計控制
高精度或自定義校準
查看所有選擇項目

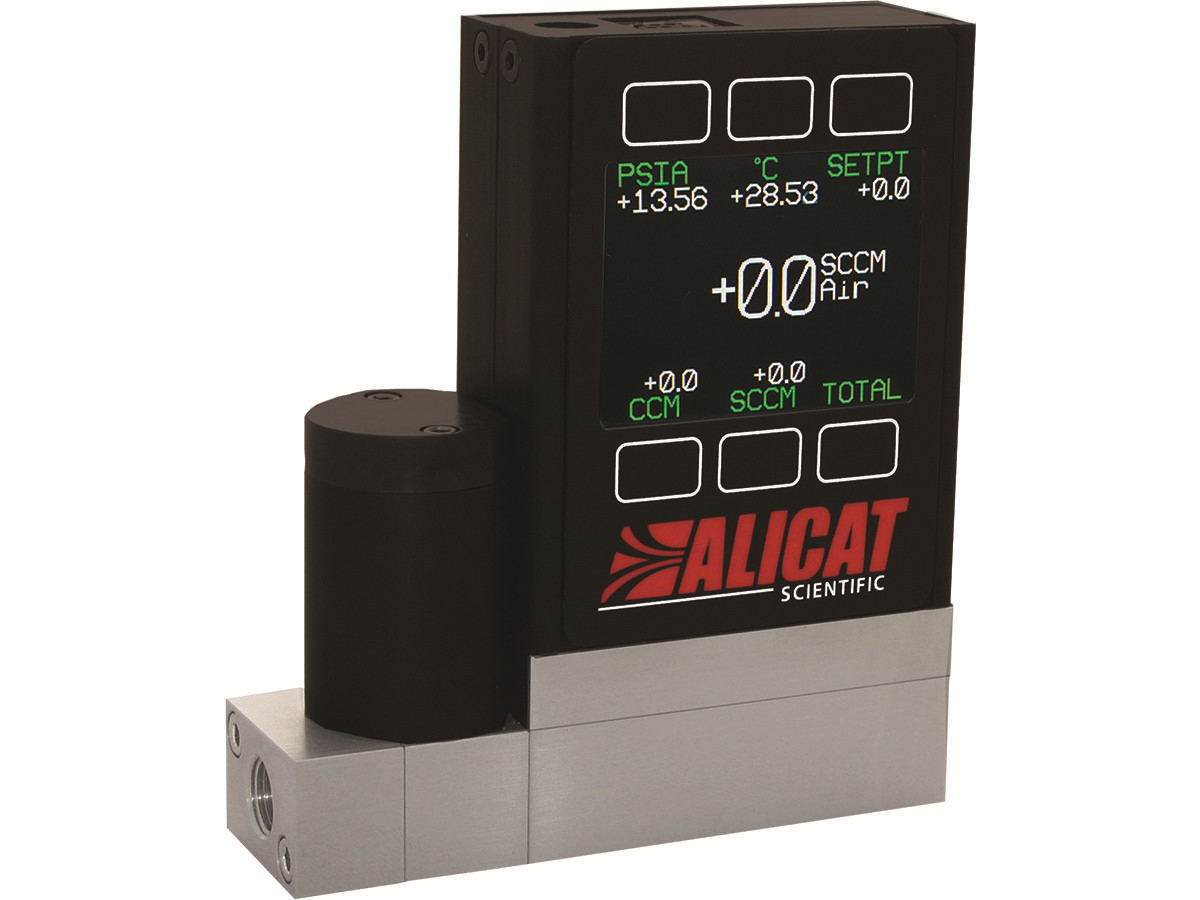

MC系列流量控制器
MCP
MCH
MCR
MCS
MCHS
MCRS
艾里卡特MC系列氣體質量流量控制器采用小型比例閥門控制較小流量，適用于非腐蝕性氣體。
MC-0.5SCCM-D
MC-1SCCM-D
MC-2SCCM-D
MC-5SCCM-D
MC-10SCCM-D
MC-20SCCM-D
MC-50SCCM-D
MC-100SCCM-D
MC-200SCCM-D
MC-500SCCM-D
MC-1SLPM-D
MC-2SLPM-D
MC-5SLPM-D
MC-10SLPM-D
MC-20SLPM-D
艾里卡特MCP系列氣體質量流量控制器采用大孔徑的小型閥門，適用于非腐蝕性氣體。
MCP-10SLPM-D
MCP-20SLPM-D
MCP-50SLPM-D
MCP-100SLPM-D
MCP-250SLPM-D
艾里卡特MCH系列氣體質量流量控制器將兩個小型閥門并排成對，用作一個閥門，適用于非腐蝕性氣體。
MCH-10SLPM-D
MCH-20SLPM-D
MCH-50SLPM-D
MCH-100SLPM-D
MCH-250SLPM-D
MCH-500SLPM-D
MCPH-50SLPM-D
MCPH-100SLPM-D

MCPH-250SLPM-D

艾里卡特MCR系列氣體質量流量控制器采用幾乎無摩擦的Rolamite閥門，可選用各種孔徑，實現對較大流量的控制，適用于非腐蝕性氣體。
MCR-50SLPM-D
MCR-100SLPM-D
MCR-250SLPM-D
MCR-500SLPM-D
MCR-1000SLPM-D
MCR-1500SLPM-D
MCR-2000SLPM-D-PAR
MCR-3000SLPM-D-PAR
MCRH-5000SLPM-D-PAR
艾里卡特MCS系列氣體質量流量控制器采用小型比例閥門控制較小的流量，適用于腐蝕性氣體。
MCS-0.5SCCM-D
MCS-1SCCM-D
MCS-2SCCM-D
MCS-5SCCM-D
MCS-10SCCM-D
MCS-20SCCM-D
MCS-50SCCM-D
MCS-100SCCM-D
MCS-200SCCM-D
MCS-500SCCM-D
MCS-1SLPM-D
MCS-2SLPM-D
MCS-5SLPM-D
MCS-10SLPM-D
MCS-20SLPM-D
艾里卡特MCHS系列氣體質量流量控制器適用于腐蝕性氣體，將兩個閥門并排成對，用作一個閥門，實現對高壓應用的更強大控制。
MCHS-10SLPM-D
MCHS-20SLPM-D
MCHS-50SLPM-D
MCHS-100SLPM-D
MCHS-250SLPM-D

MCHS-500SLPM-D

艾里卡特MCRS系列氣體質量流量控制器適用于腐蝕性氣體，采用幾乎無摩擦的Rolamite閥門，可選用各種孔徑，實現對較大流量的控制。
MCRS-50SLPM-D
MCRS-100SLPM-D
MCRS-250SLPM-D
MCRS-500SLPM-D
MCRS-1000SLPM-D
MCRS-1500SLPM-D
MCRS-2000SLPM-D-PAR
MCRS-3000SLPM-D-PAR
MCRHS-5000SLPM-D-PAR
MQ系列：耐高壓流量計。精度±2%F.S，高耐壓300PSIG，適用于高壓氣體應用。

MW、MCW系列：低壓損流量計。高耐壓45PSIG，壓損低，對氣體的壓降/阻力較小，適用于要求壓損特別低的應用，例如真空流量測量，低壓力流量測量，泄漏測試，流量比對校驗。不能用于壓力較高的應用，高壓會導致傳感器損壞。建議在不超過2 bar(G)的壓力下使用。
美國ALICAT艾里卡特MCW/MCPW/MCRW/MCHW/MCRWH低壓損氣體質量流量控制器
MCW-0.5SCCM-D
MCW-1SCCM-D
MCW-2SCCM-D
MCW-5SCCM-D
MCW-10SCCM-D
MCW-20SCCM-D
MCW-50SCCM-D
MCW-100SCCM-D
MCW-200SCCM-D
MCW-500SCCM-D
MCW-1SLPM-D
MCW-2SLPM-D
MCPW-5SLPM-D
MCPW-10SLPM-D
MCHW-5SLPM-D
MCHW-10SLPM-D
MCRW-5SLPM-D
MCRW-10SLPM-D
MCRW-20SLPM-D
MCRW-40SLPM-D
MCRW-50SLPM-D
MCRW-100SLPM-D
MCRW-250SLPM-D
MCRW-500SLPM-D
MCRWH-1000SLPM-D-PAR
MB系列：便攜式流量計。內置可充電鋰電池，無需外接電源，適用于移動情況下無外部供電的應用，例如用于流量對比校準，環境監測站大氣分析儀流量校準。

MWB系列：便攜式低壓損流量計。內置可充電鋰電池，高耐壓45PSIG，壓損與MW系列一致，對氣體的壓降/阻力較小，適用于移動低壓應用，例如流量校準、環境監測儀器流量校準。

MBS系列：便攜式耐腐蝕流量計。適用于腐蝕性氣體和移動應用。

FP-25：大氣流量校準儀。具有內置溫度、濕度傳感器和外部溫度傳感器，可進行大氣濕度和溫度補償，用于環境監測站空氣流量校準。
ALICAT壓力控制器常用型號：
PC-Series Vacuum and Pressure Controllers
PCR-Series High Flow Vacuum and Pressure Controllers
PCD  and PCRD-Series Dual Valve Pressure Controllers
PS, PCS, PCRS, PCDS and PCRDS-Series
PC3, PCD3, PCR3 and PCRD3-Series Vacuum and Pressure Controllers
PC-EXTSEN Pressure Controllers

4選型參數
各種型號的流量計可能會讓你眼花繚亂，如果您自己難以判斷哪種型號合適，也可以聯系美國艾里卡特Alicat的工程師，我們需要知道以下工況參數來選擇適合您的流量計型號。

1. 應用描述
具體用于什么應用？泄漏測試一般使用M、MW系列；移動應用、流量校準、環境監測使用MB、MWB系列。

2. 介質
1）  成分：測量氣體的具體成分是什么，是否具有腐蝕性或水蒸汽？如果是請使用MS耐腐蝕型號。

2）  壓力：氣源壓力大小，流量計前端、后端壓力大小，是否真空應用？對壓損是否有要求？如果氣源壓力小于1bar(G)，或用于低真空，或?qū)簱p有嚴格要求，無腐蝕性氣體，建議使用MW低壓損型。如果氣源壓力大于1MPa(G)，建議使用MQ。

3）  溫度：氣體溫度和環境溫度？如果氣體或環境溫度大于60℃，需要使用耐高溫特殊配置。

3. 流量計參數配置
1）  量程：流量范圍，小、大流量？需提供換算到質量流量的流量范圍以確定量程。
2）  流量單位選擇？SCCM,SLPM, Sm3/h, g/s 等。
3）  STP/NTP：標況溫度和壓力配置？
4）  精度：要求多高？常規精度和高精度可選。
5）  累計流量：是否需要測量累計流量？如是則增加累計流量功能。
6）  通訊：需要配置什么數字通訊和模擬信號？標配RS-232和0-5V模擬量，也可選擇其他。
7）  雙向流量：是否需要測量正反兩個方向的流量？如是則增加雙向標定。

4. 流量計硬件配置
1）  屏幕：是否需要配置顯示屏？是否需要屏幕與測量單元分離？
2）  供電：是否需要移動使用，內置鋰電池？
3）  管路接口：需要什么螺紋接口？默認NPT內螺紋。
4）  數據線接口：需要什么數據線接口？默認8針圓頭DIN。
5）  IP等級：防水防塵等級有無要求？
6）  防爆等級有無要求？
7）  泄漏率：要求泄漏率不高于多少？
