威卡WIKA表盤式溫度計

wika雙金屬、膨脹式或氣包式工作原理的表盤式溫度計，其刻度范圍為-200至+700 °C，并具有不同精度等級、響應時間以及環境因素抗干擾性能。多種接頭、桿徑和個性化的桿長度讓用戶能靈活地設計測量點，其中帶有毛細管的表盤式溫度計廣受用戶青睞。必要時，所有溫度計都能搭配溫度計護套使用。蘇州知非代理WIKA威卡

R52.063表盤式溫度計A52.100雙金屬溫度計A43/A46/A48/A50/A52/R52/55/TG53/TG54雙金屬溫度計73/TGT73/74/75氣包式溫度計TR30-P溫度傳感器TR30-W溫度變送器70/TF58/TF59/TGT70/IPC氣體膨脹溫度計32玻璃管溫度計THM10/100.0X,100.1X溫度壓力計MFT毛細管遠傳溫度計A2G-61風管溫度傳感器TG54.100電接點溫度計TGS55.100熱電阻PT100溫度計TR30-P溫度傳感器TR30-W溫度變送器TR31/TR33/TR34

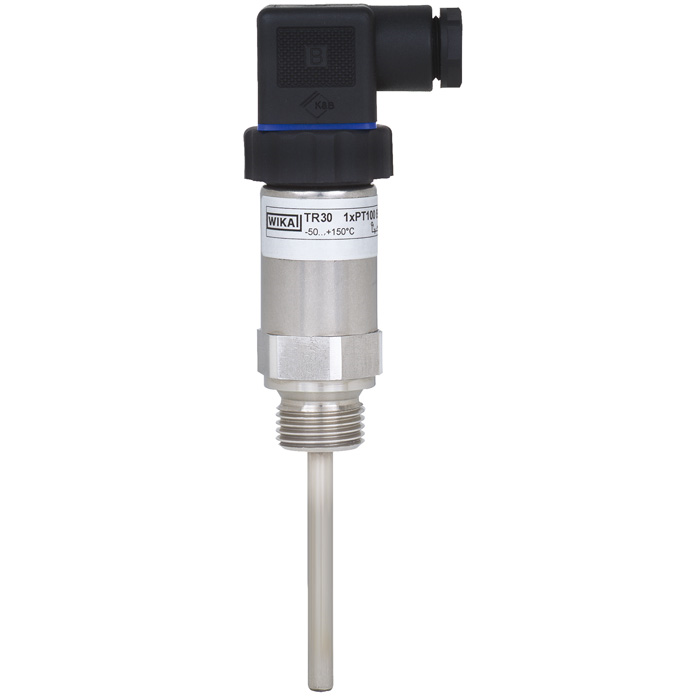

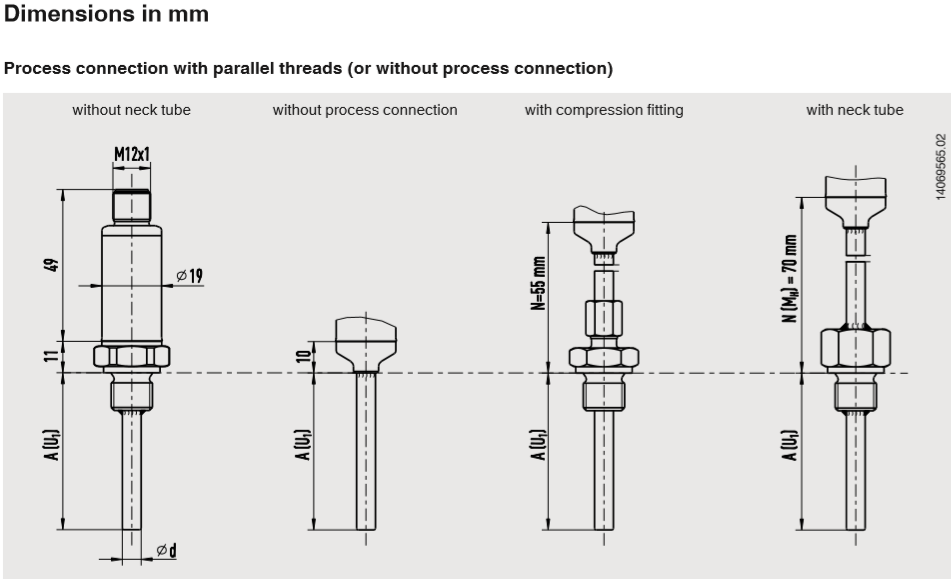

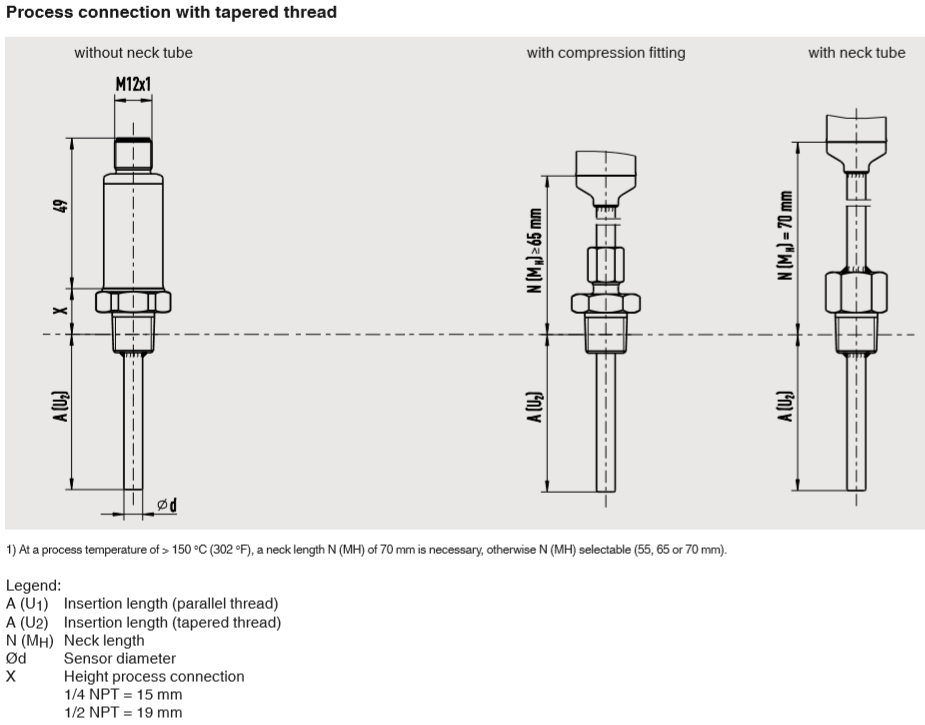

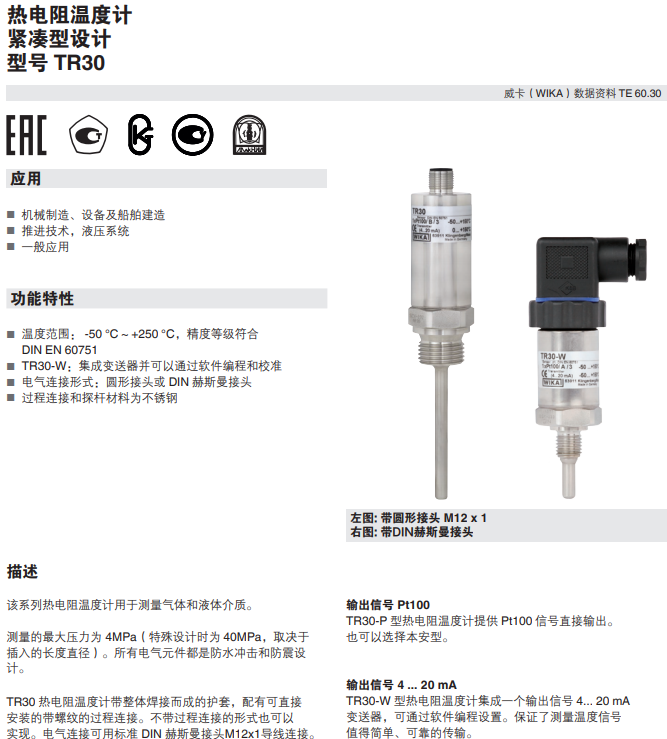

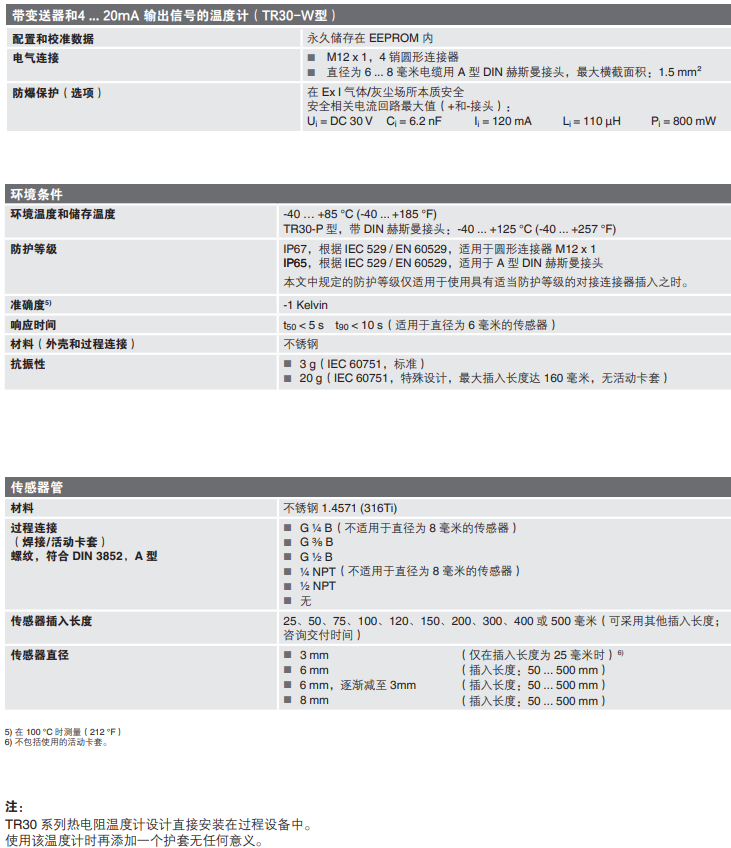

型號TR30-P溫度傳感器、TR30-W溫度變送器

電阻溫度計的應用
機械、設備及罐體制造
推進技術，液壓系統
一般應用

電阻溫度計的功能特性
溫度范圍： -50 °C ~ +250 °C，精度等級符合 DIN EN 60751
TR30-W：集成變送器并可以通過軟件編程和校準
電氣連接形式：圓形接頭或DIN L型接頭
過程連接和探桿材料為不銹鋼
防爆型Ex i

電阻溫度計的描述
該系列電阻溫度計用于測量氣體和液體介質。
測量的最大壓力為4MPa（特殊設計時為40MPa，取決于插入的長度 直徑）。所有電氣元件都是防水沖擊和防震設計。針對不同的應用通過訂貨信息文本可選擇相應的探桿插入深度，過程連接和傳感元件。

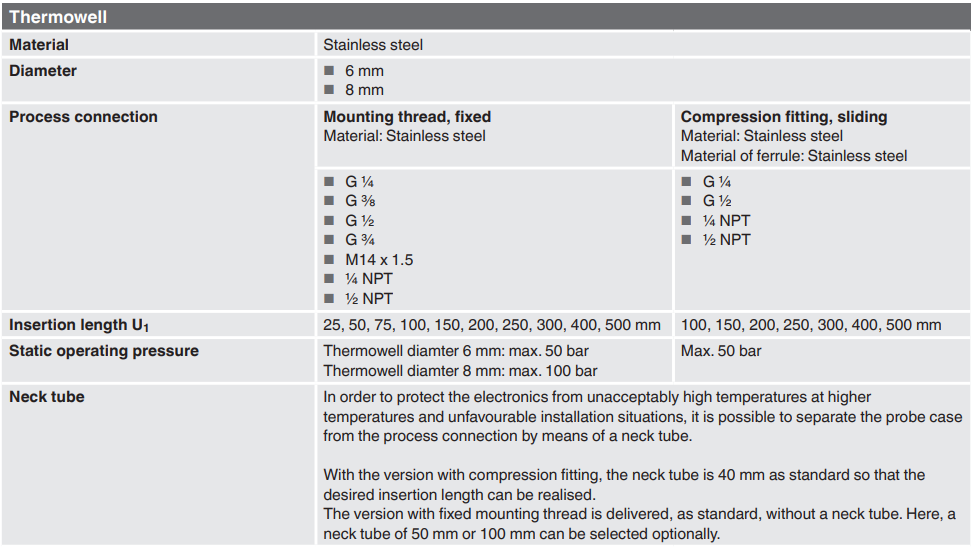

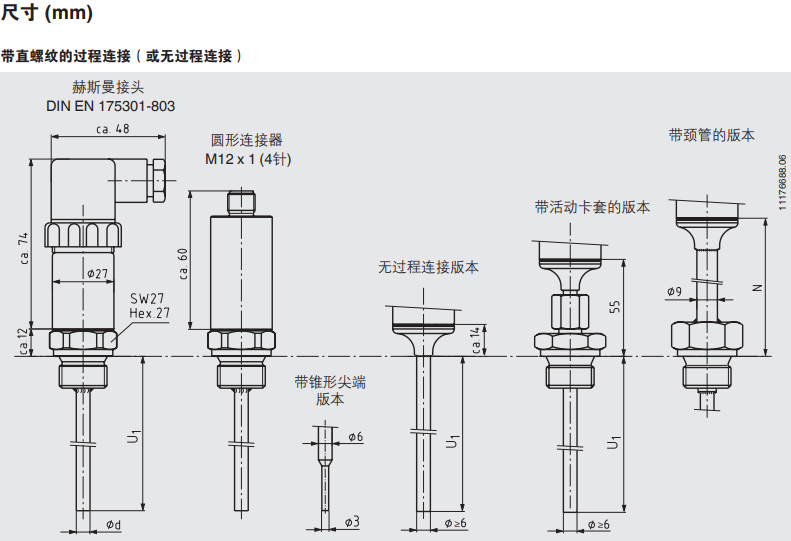

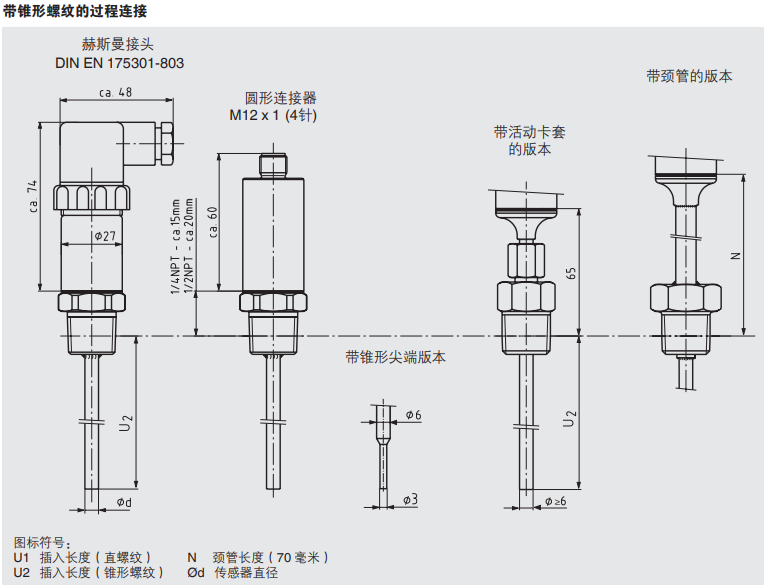

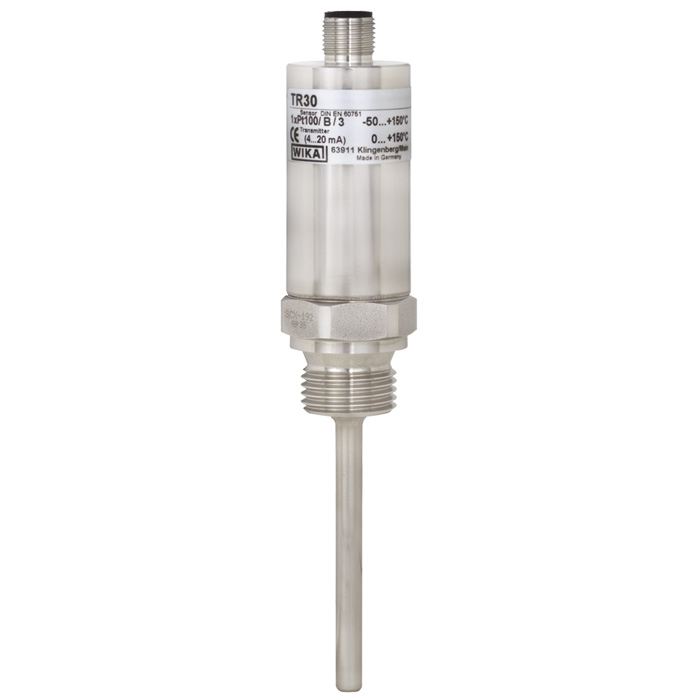

TR30型電阻溫度計帶整體焊接而成的護套，配有可直接安裝的帶螺紋的過程連接。不帶過程連接的形式也可以實現。電氣連接可用標準DIN L型插頭或M12X1導線連接。

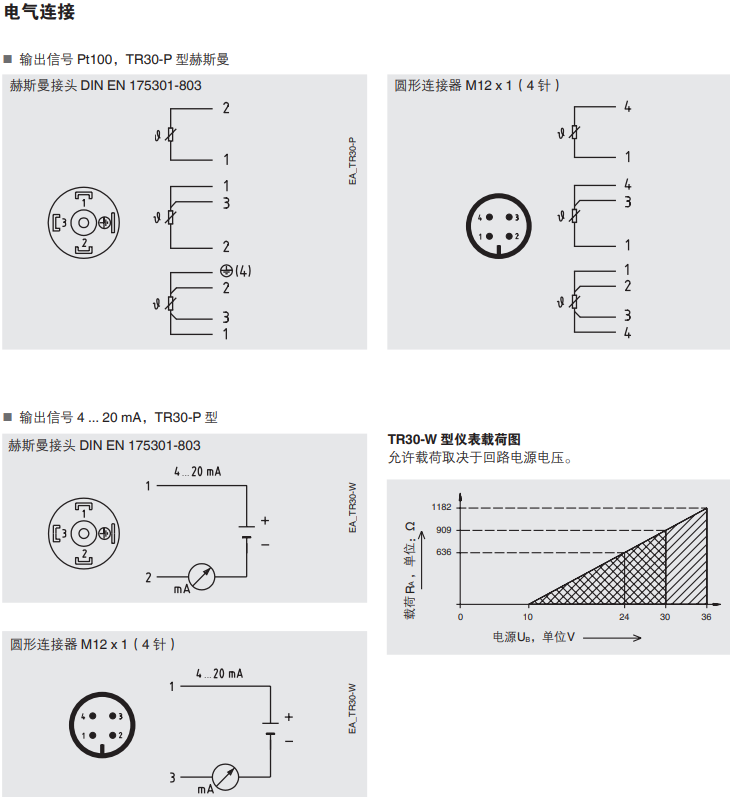

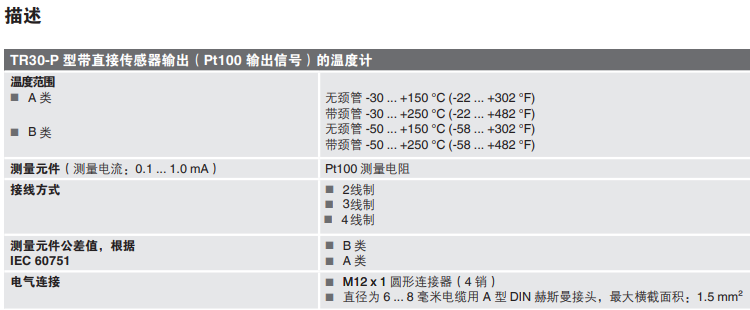

輸出信號 Pt100
TR30-P型電阻溫度計提供Pt100信號直接輸出。也可以選擇本安型。

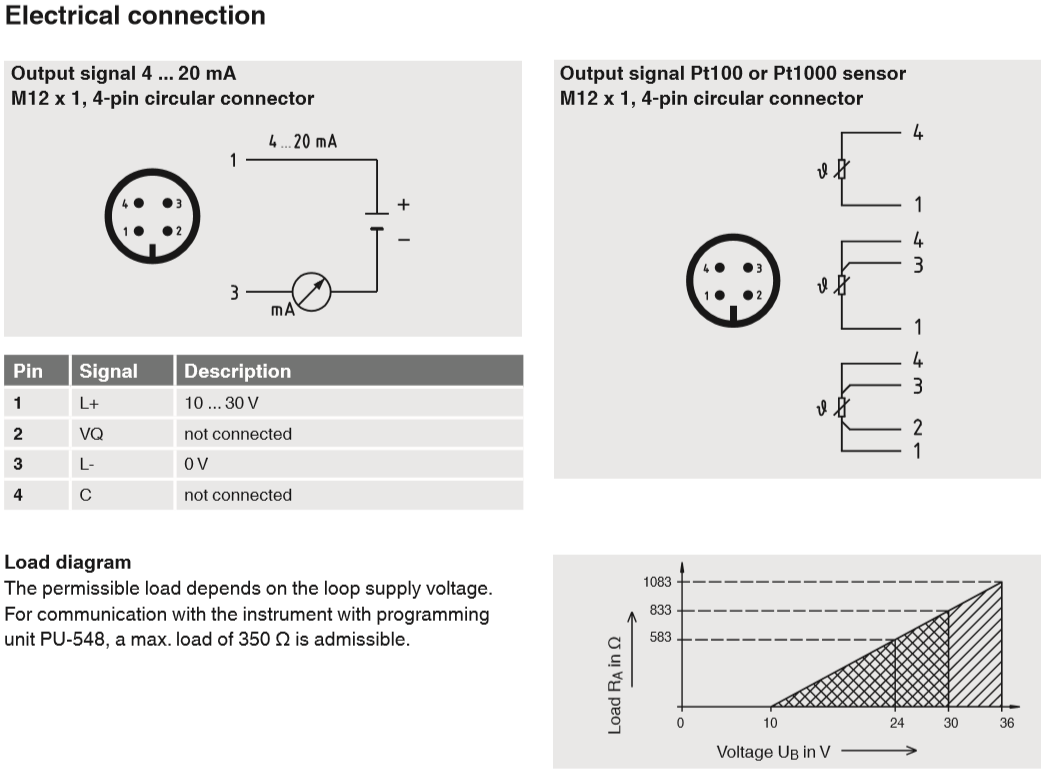

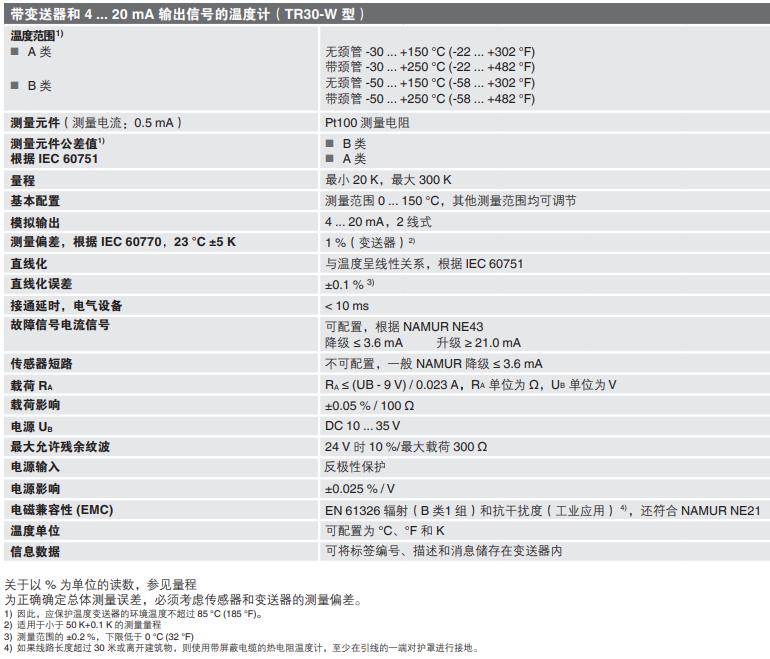

輸出信號 4 ... 20 mA
TR30-W型電阻溫度計集成一個輸出信號4... 20 mA變送器，可通過軟件編程設置。保證了測量溫度信號值得簡單、可靠的傳輸。也可以選擇TR30-W本安型。

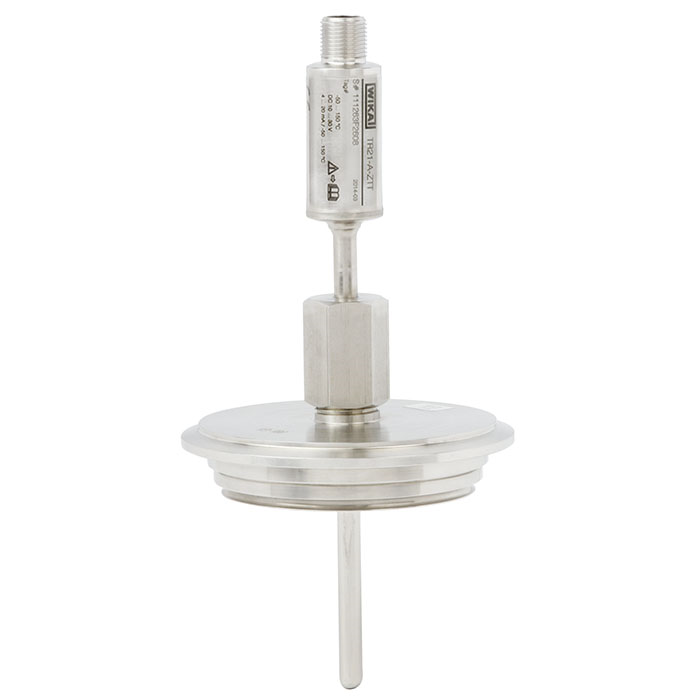

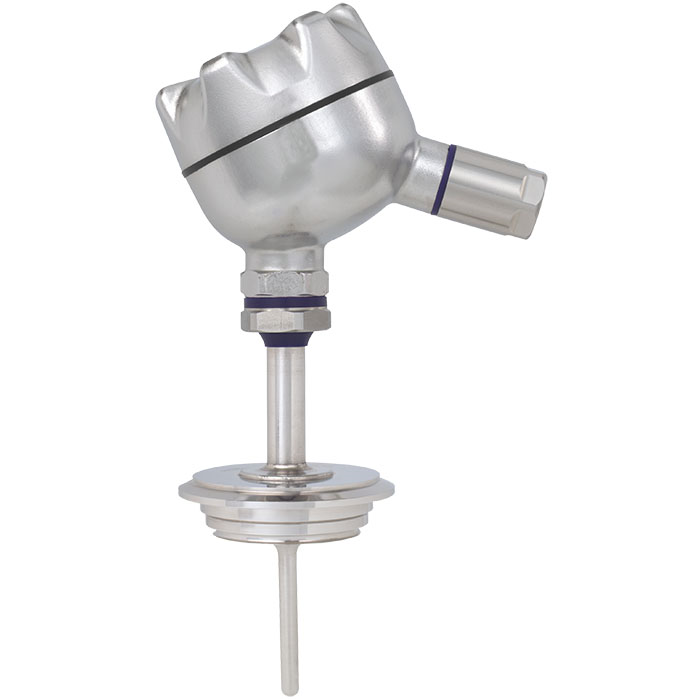

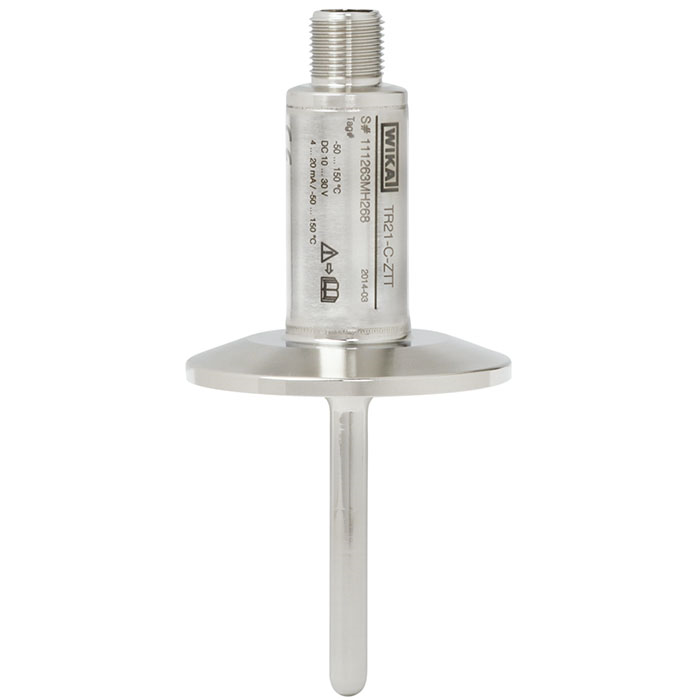

型號TR21-A,TR21-C衛生型PT100熱電阻溫度計，法蘭連接

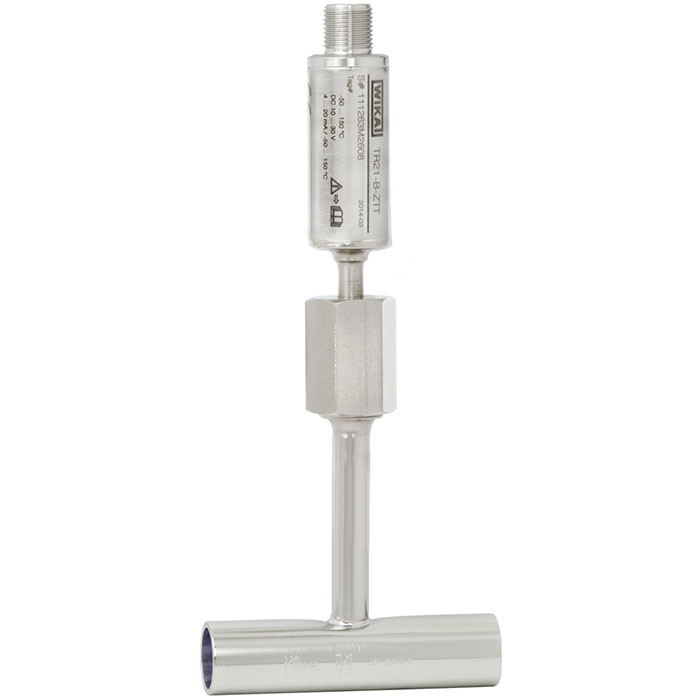

型號TR21-B衛生型軌道焊接式溫度計

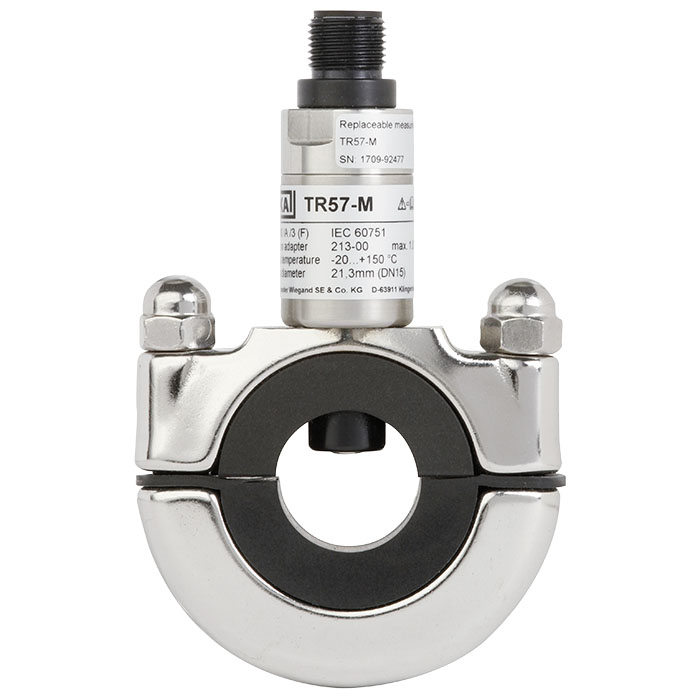

型號TR57-M管道表面熱電阻溫度計

型號TR22-A衛生型溫度傳感器

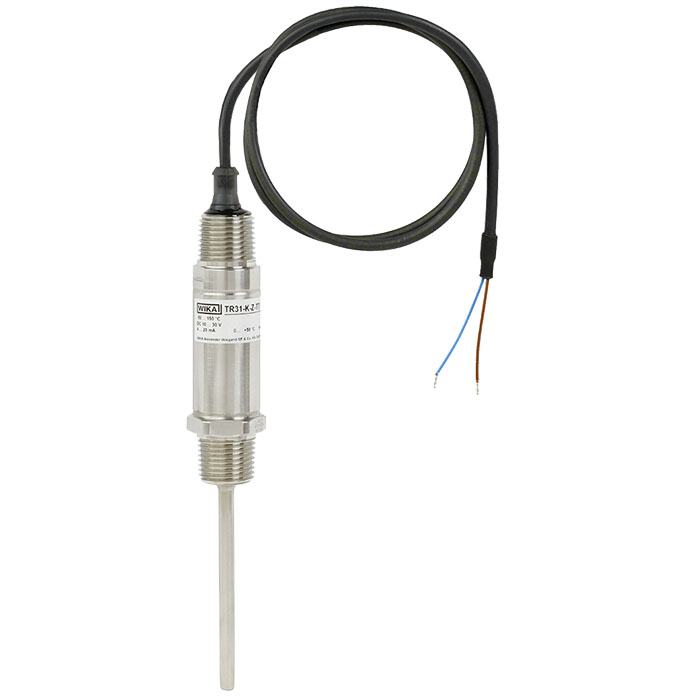

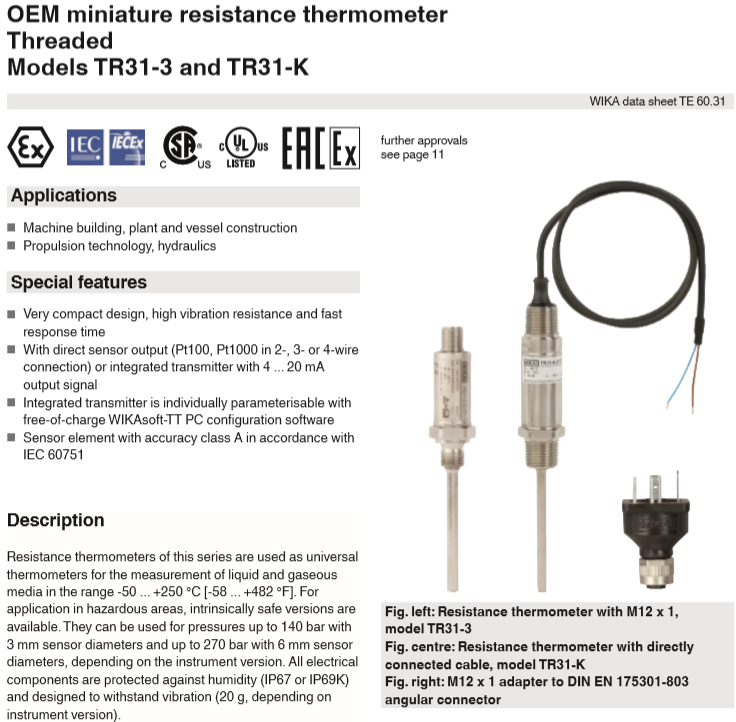

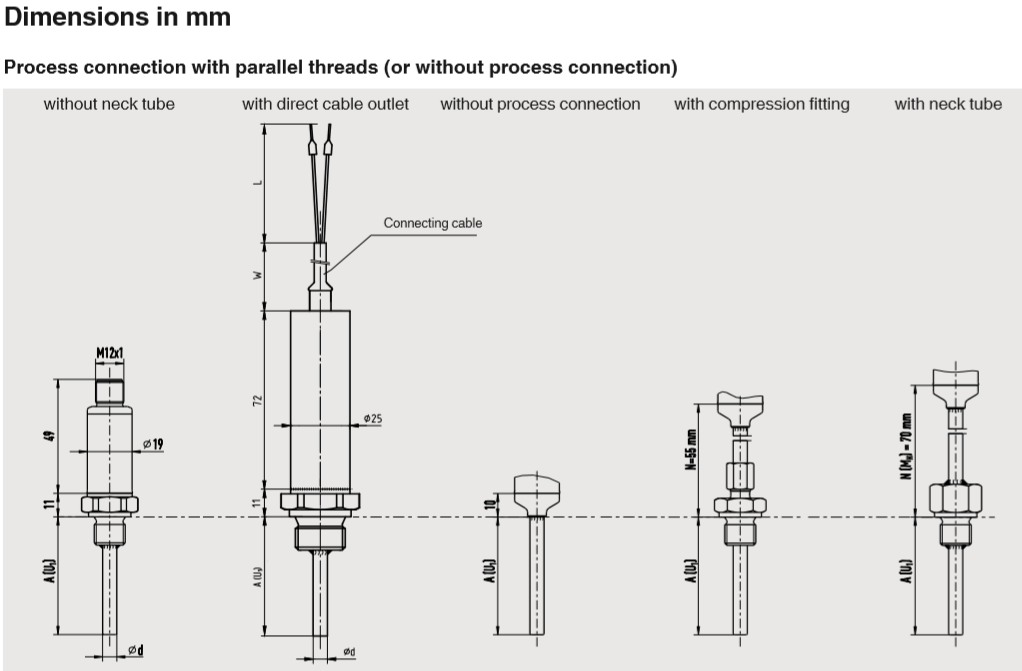

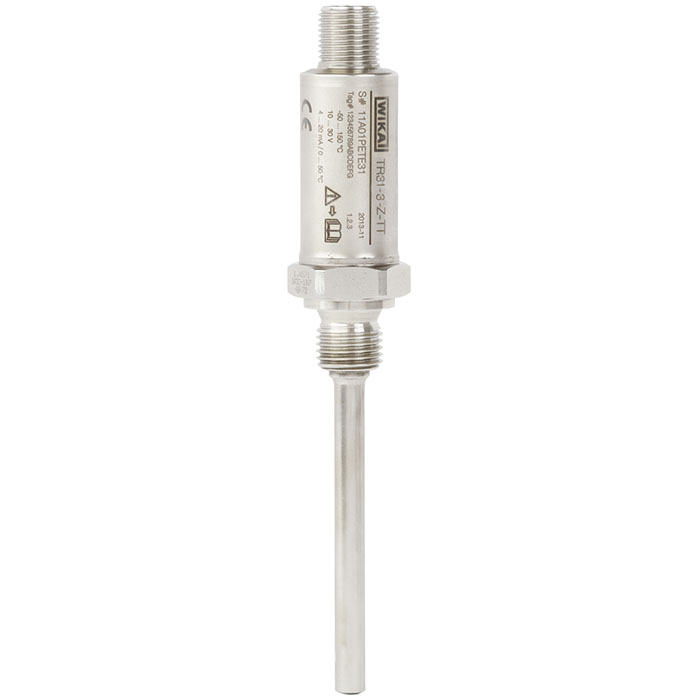

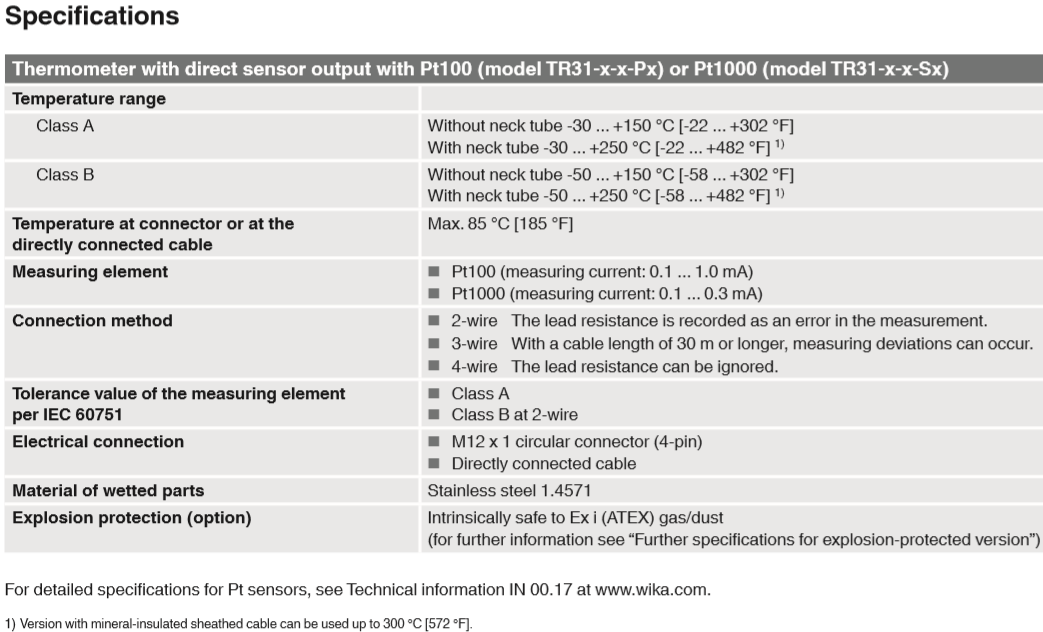

型號TR31/TR33 OEM微型熱電阻溫度計螺紋安裝

應用
機械、設備及罐體制造
推進技術，液壓系統

功能特性
緊湊型設計，高抗振性和快速響應
帶傳感器直接輸出信號（Pt100/ Pt1000，2線、3線或4線），或集成變送器輸出4 ... 20 mA模擬信號
集成變送器，可通過免費軟件WIKAsoft-TT PC進行單獨參數化
傳感器元件A級精度等級，符合IEC 60751標準

描述
該系列熱電阻溫度計是適用于測量溫度范圍為 -50 ... +250 °C的液體和氣體介質的通用型溫度計。本安防爆型產品可以應用在危險區域。
根據不同的選型，探桿直徑3毫米的熱電阻可以承受14MPa的壓力，探桿直徑6毫米的熱電阻可以承受27MPa的壓力。所有的電氣元件均防塵防水，可達到IP67或IP69的防護等級；并具有抗震設計，根據選型可達到20g。
溫度計可選擇直接輸出（電阻）或集成變送器，通過可使用計算機編程的變送器輸出4 ... 20 mA信號，通過免費的WIKAsoft-TT配置軟件單獨配置。測量范圍，阻尼，符合NAMUR NE43 標準的誤差信號可進行調整。
客戶在訂購時可根據具體應用選擇不同的插深、過程連接件和傳感器。TR31型熱電阻溫度計包括一個帶有固定過程連接的護套，可直接通過螺紋安裝至設備中。

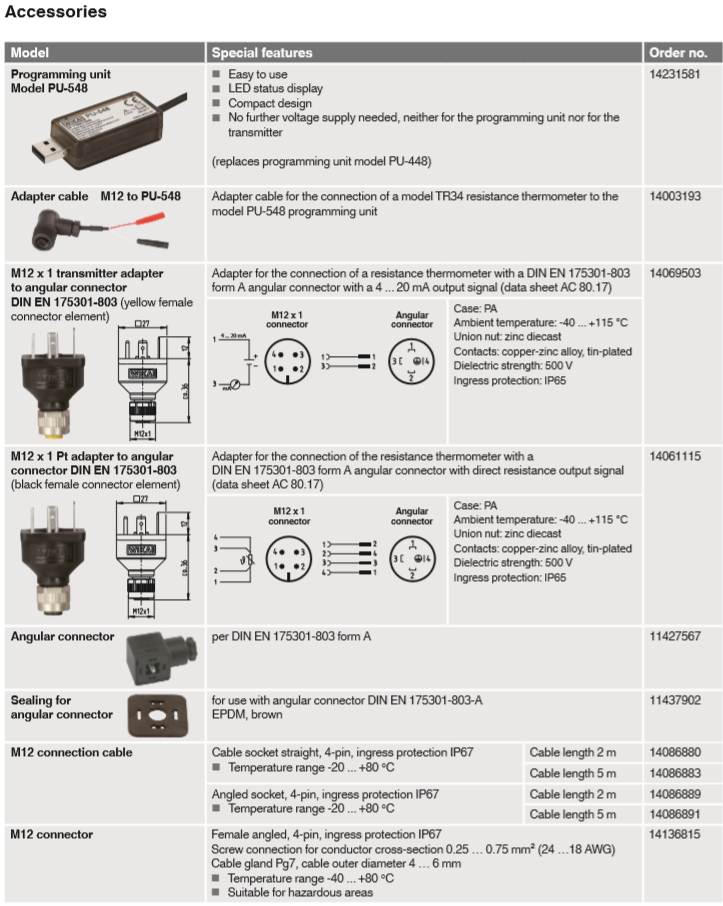

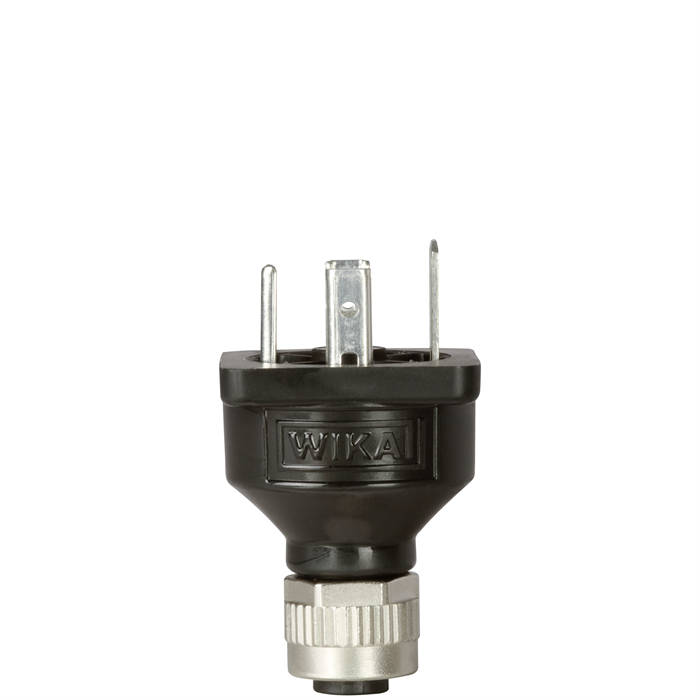

電氣連接為M12 x 1圓型接頭或直接通過導線連接。M12 x 1圓型接頭可通過電氣轉換插頭轉換成符合DIN EN 175301-803 A形標準的方形接頭（專利號：001370985）。作為一種特殊的功能，微型熱電阻也可根據客戶現場需求進行訂制化設計。

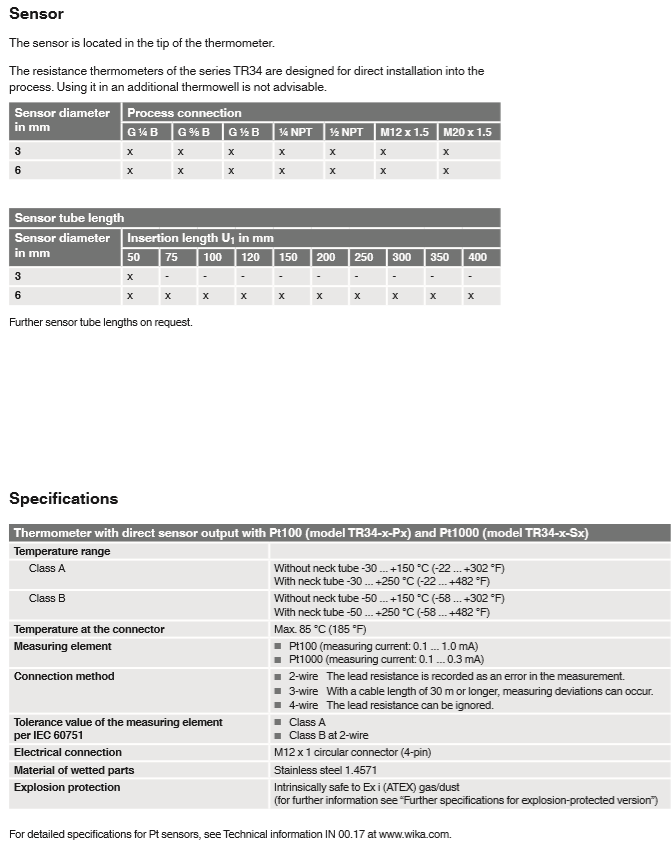

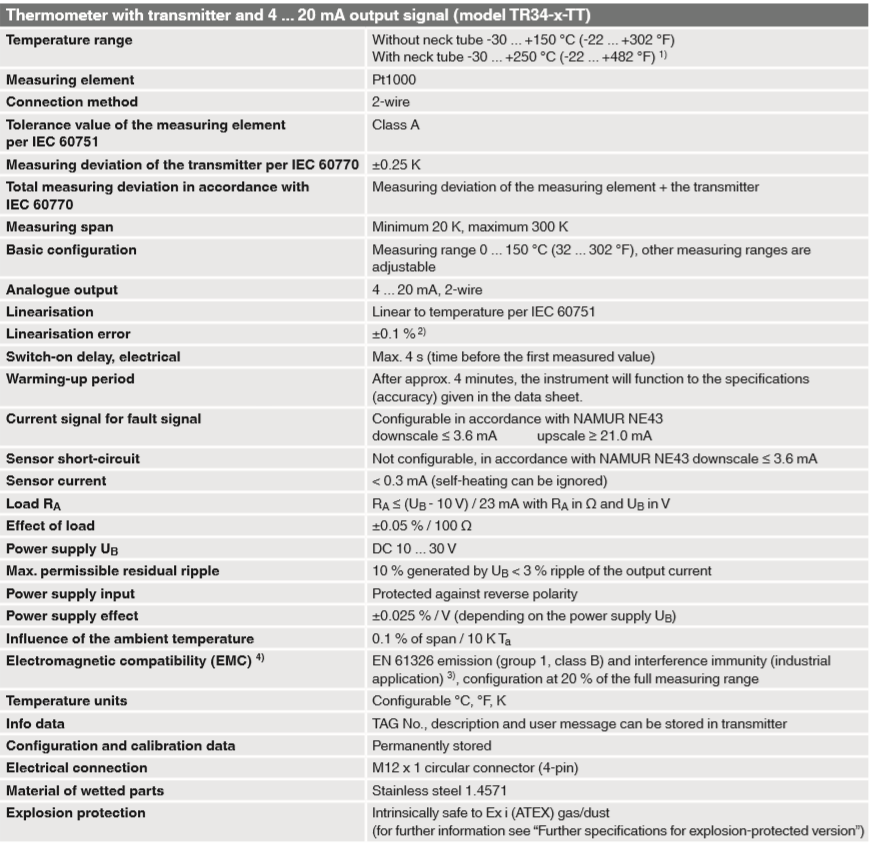

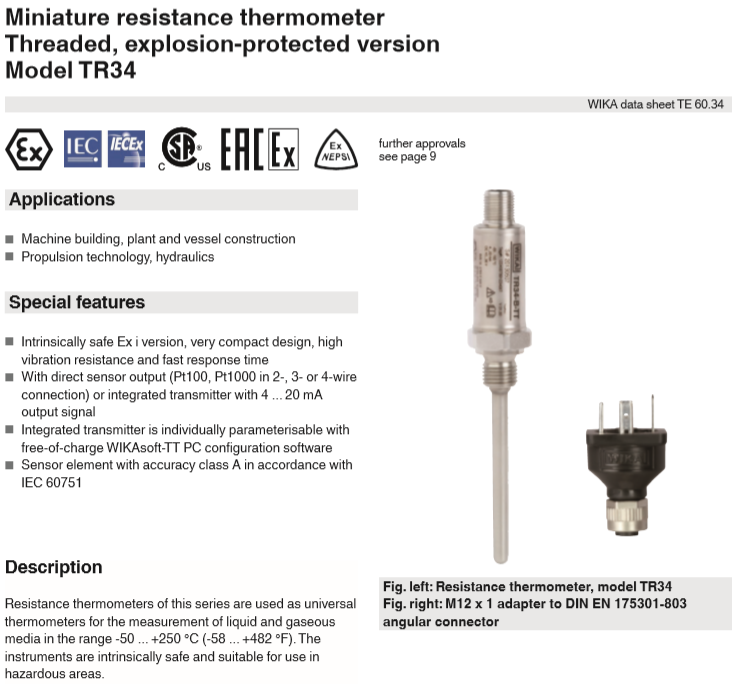

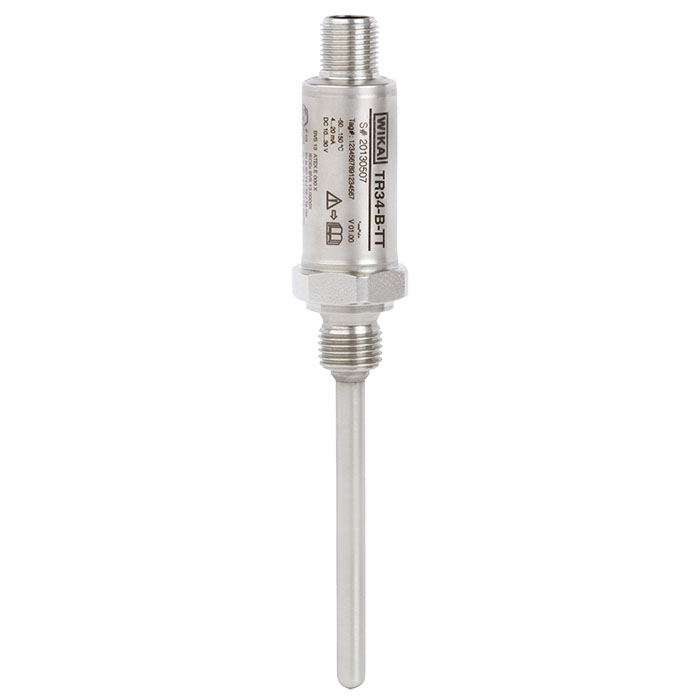

型號TR34微型熱電阻溫度計，螺紋安裝，防爆型
典型應用：
機械制造，設備成套，容器
推進技術，液壓系統

功能特性
本安防爆，緊湊型設計，強抗震性，快速響應
傳感器直接輸出信號：Pt100/ Pt1000，2線、3線或4線；或集成變送器輸出模擬信號4 ... 20 mA
集成變送器可通過威卡的免費軟件輕松進行配置

傳感器元件A級精度等級，符合IEC 60751標準
符合NAMUR NE21的EMC標準TR21-A,TR21-C衛生型PT100熱電阻溫度計，法蘭連接

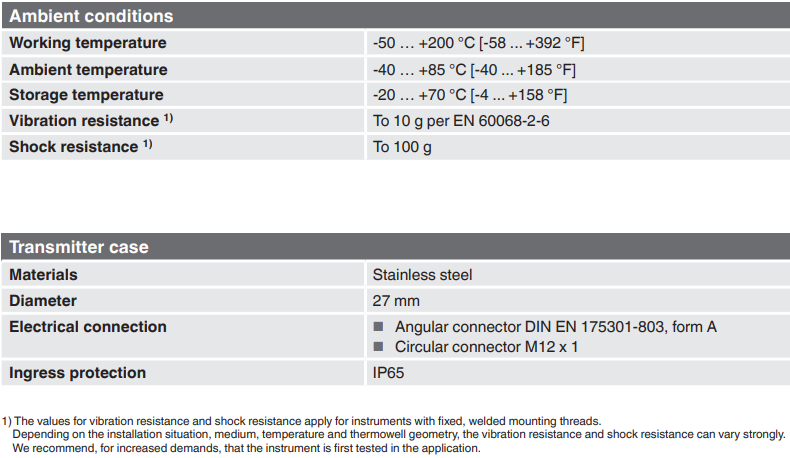

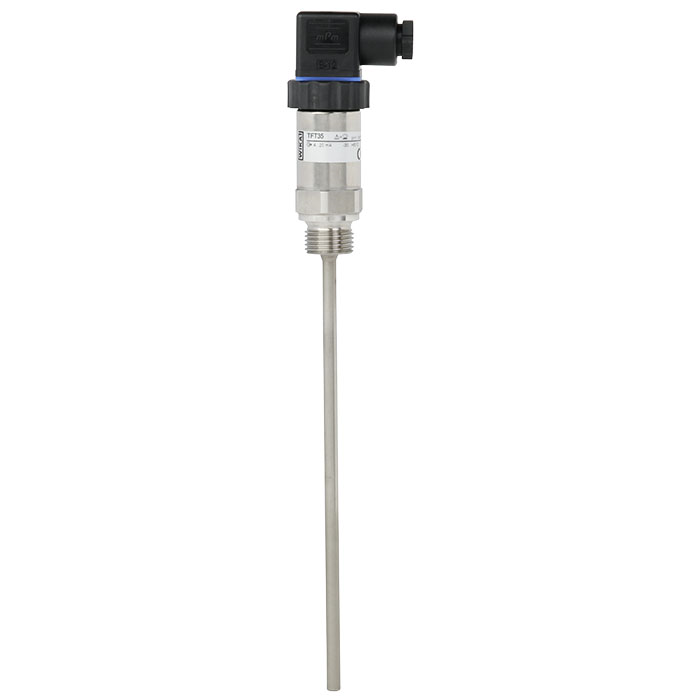

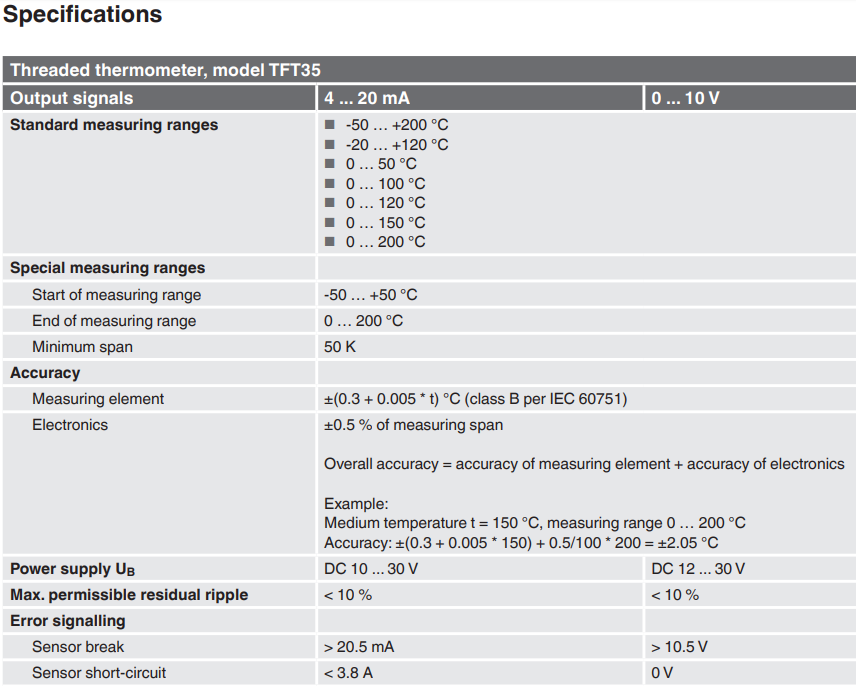

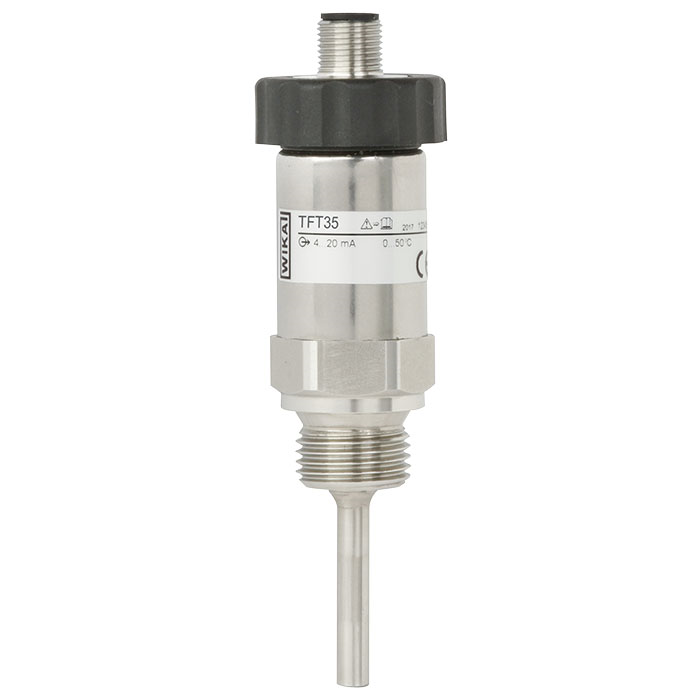

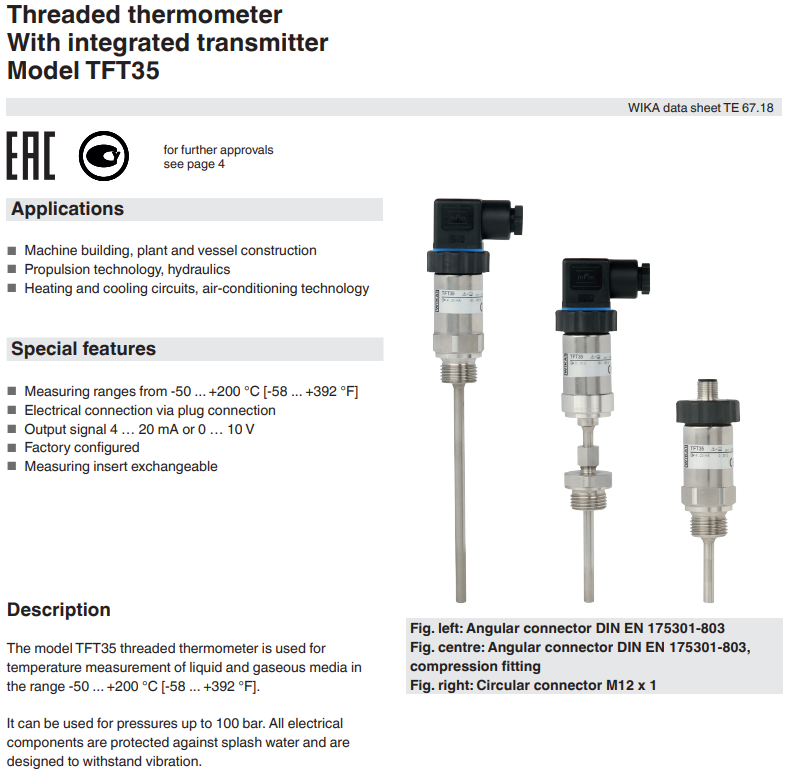

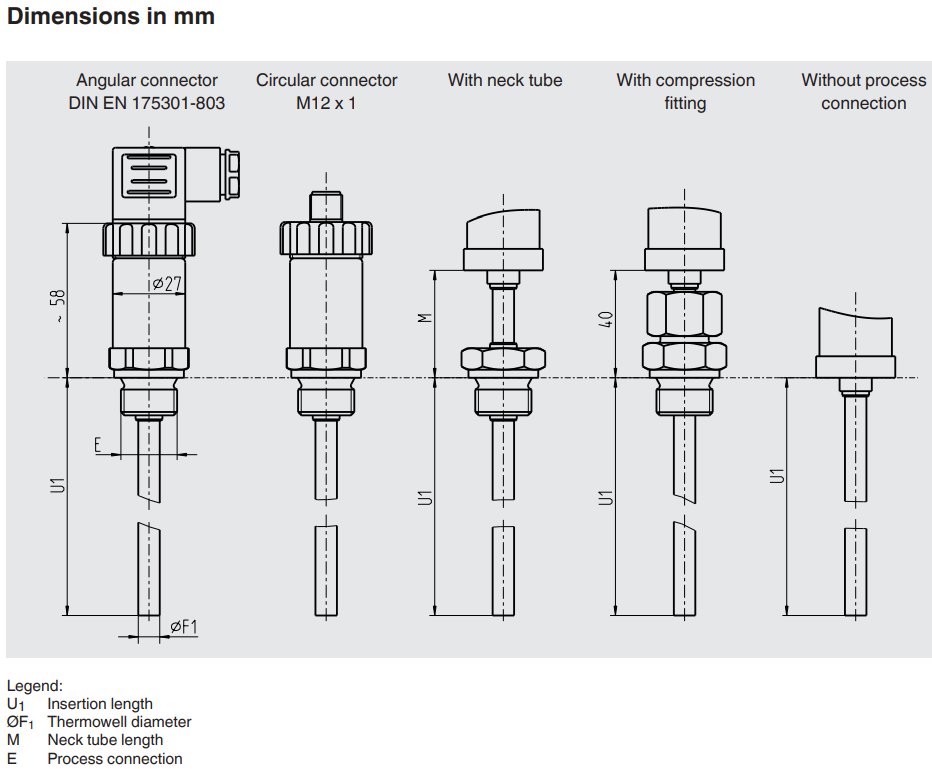

型號TFT35螺紋連接型溫度計帶集成變送器

典型應用：
機械制造、設備和容器建造
推進技術、液壓
加熱冷卻電路，空調技術

功能特性
測量范圍為-50 ... +200 °C (-58 ... +392 °F)
通過插頭進行電氣連接
輸出信號4 … 20 mA或0 … 10 V
出廠配置
測量內芯可更換

描述
TFT35緊湊型溫度變送器用于在-50 ... +200 °C (-58 ... +392 °F)范圍內測量液體和氣體介質的溫度。
可用于最高10 MPa的壓力條件。所有電氣組件均有防濺水和抗震設計。
帶固定螺紋接頭或可調節活動卡套的集成式護套可直接安裝到過程中。所有接液部件和箱體均由不銹鋼制成。
箱體可更換測量內芯通過滾花螺母擰緊。因此無需將儀表從過程中移開即可更換測量內芯。

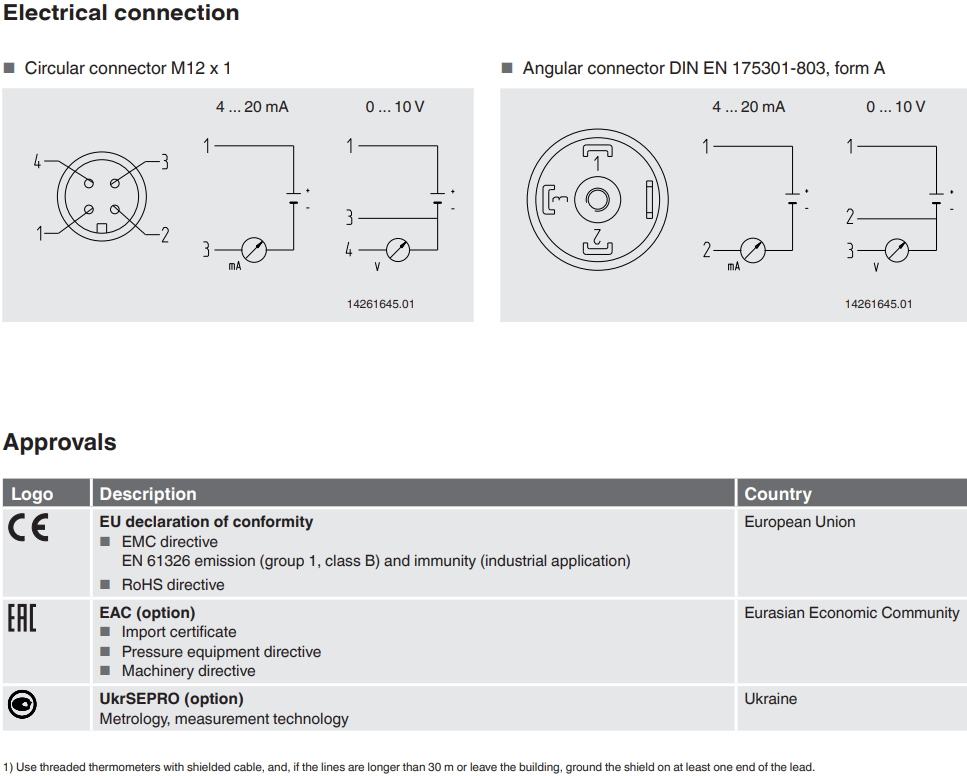

集成式連接器可確保變送器的簡單安裝。
集成電子產品將測量元件隨溫度變化的電阻信號轉換為線性單位信號。對于信號輸出，可選4 ...20 mA和0 ...10 V。

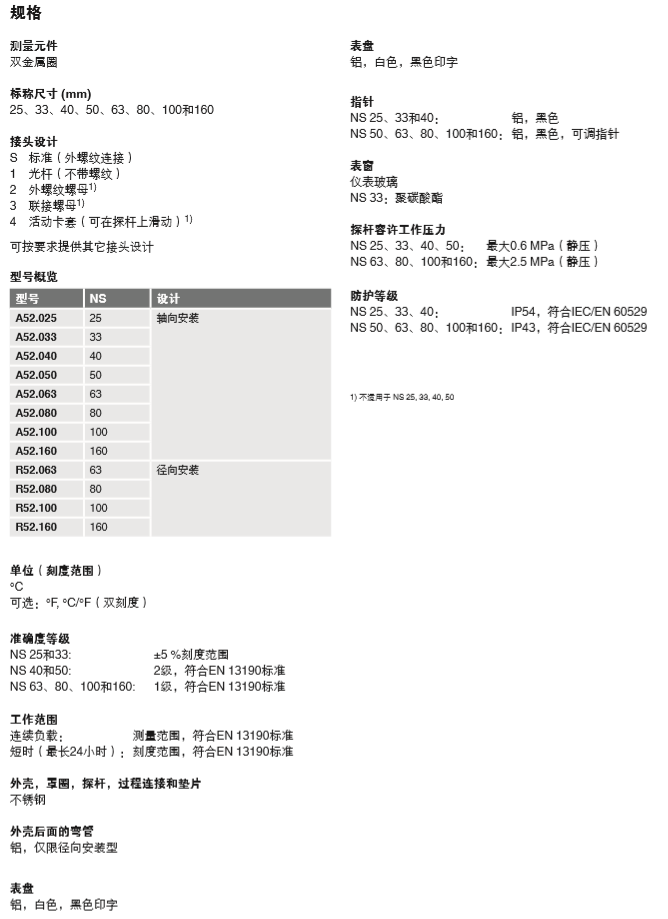

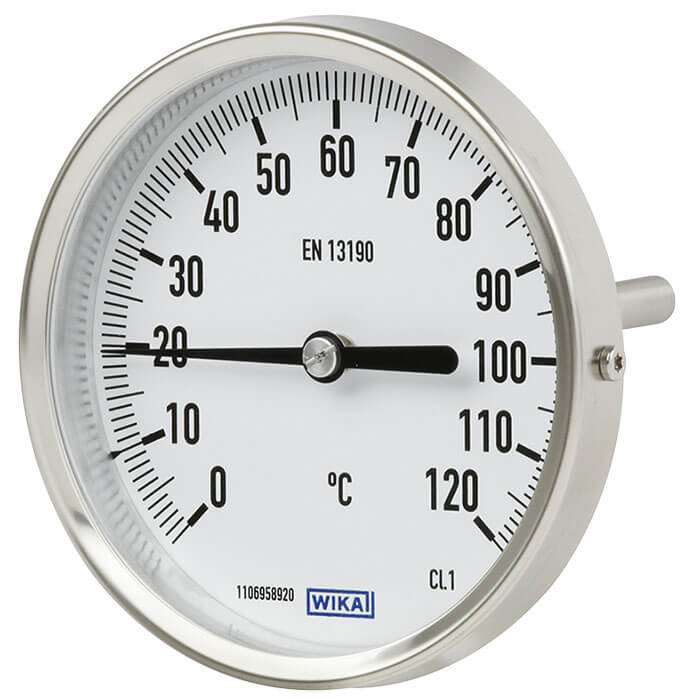

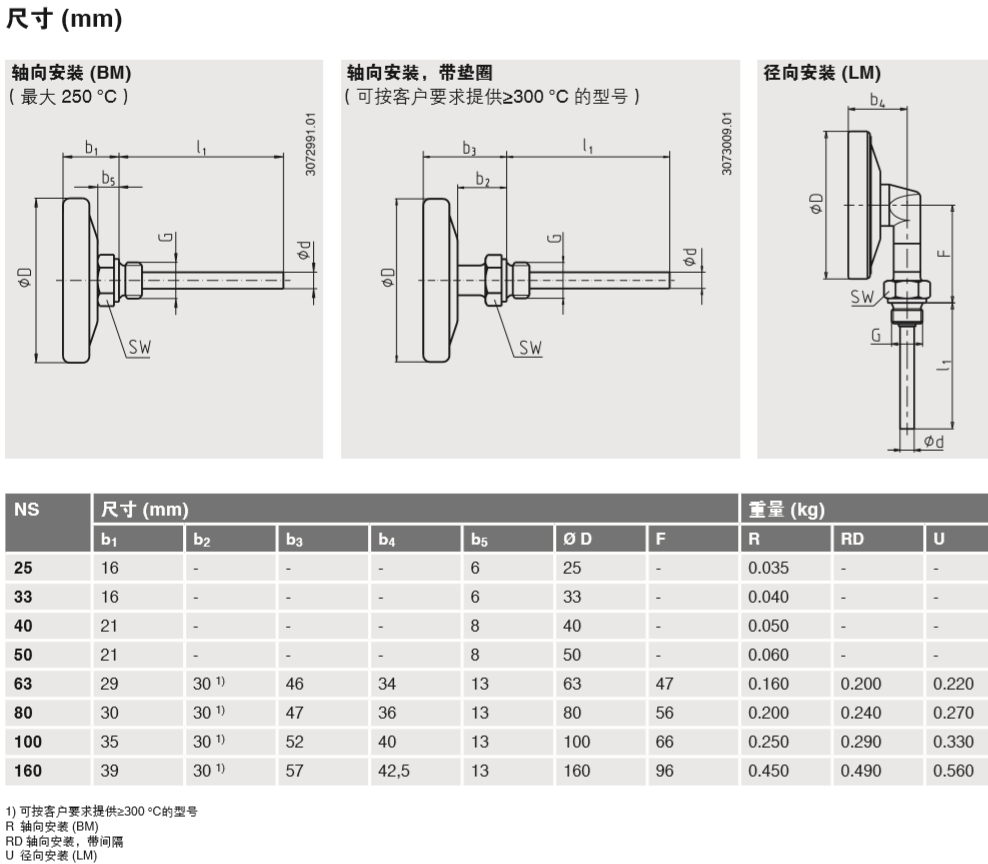

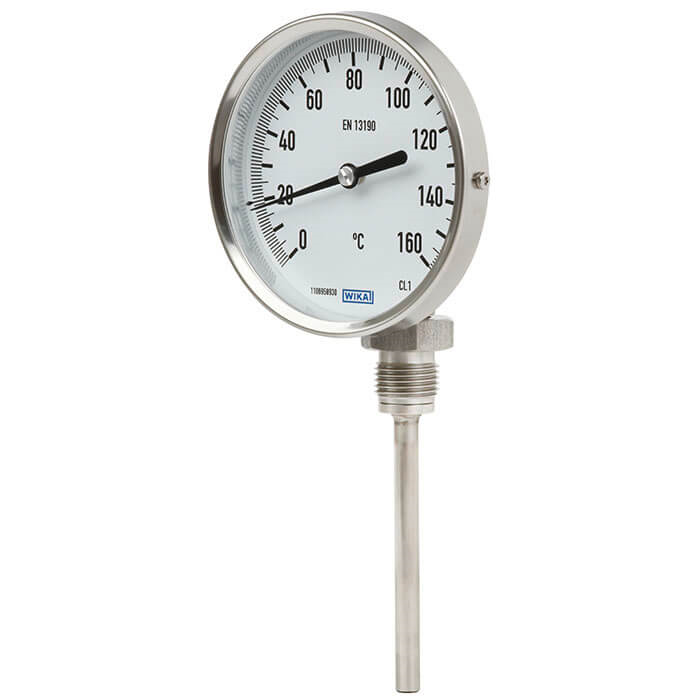

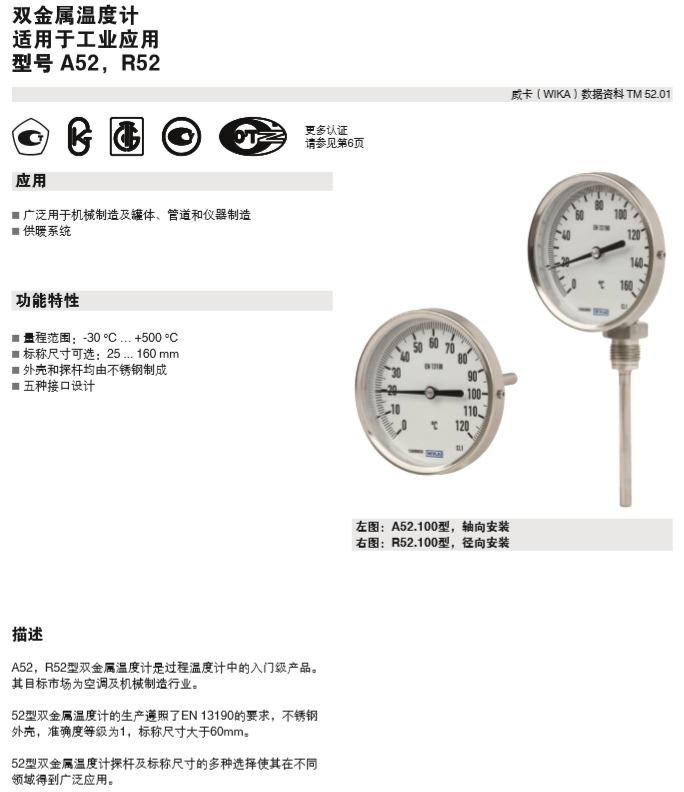

型號A52,R52工業型雙金屬溫度計

雙金屬溫度計的應用
廣泛用于機械制造及罐體、管道和儀器制造
供暖系統

雙金屬溫度計的功能特性
量程范圍：-30 °C … +500 °C
表圓直徑可選：25 ... 160 mm
外殼和探桿均由不銹鋼制成

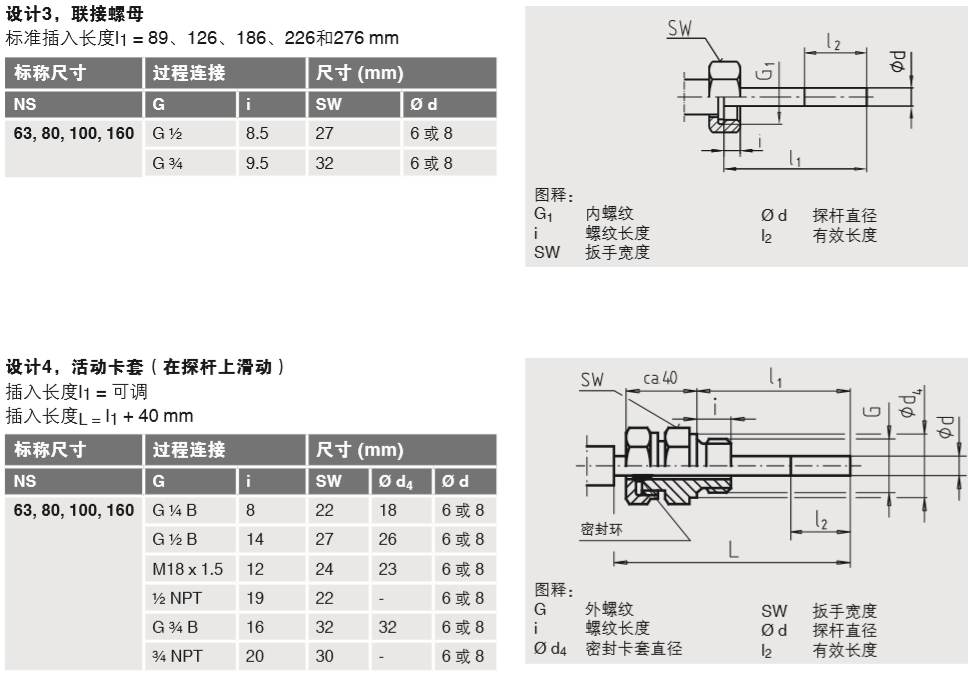

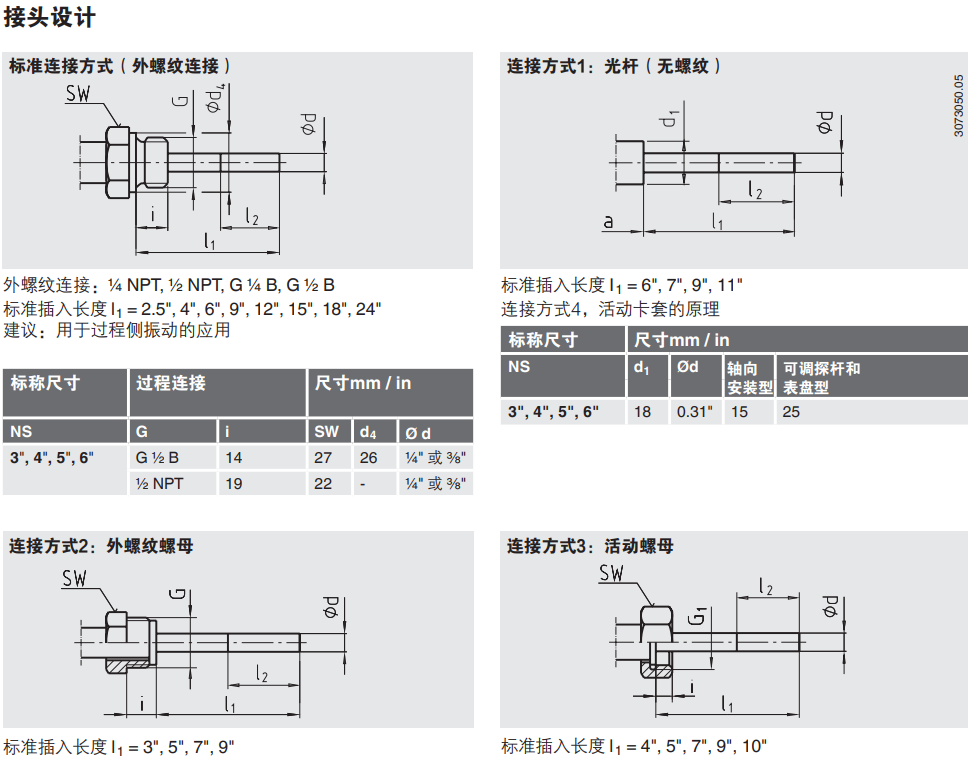

五種接口設計

雙金屬溫度計的描述
A52、R52型雙金屬溫度計是過程溫度計中的入門級產品。其目標市場為空調及機械制造行業。

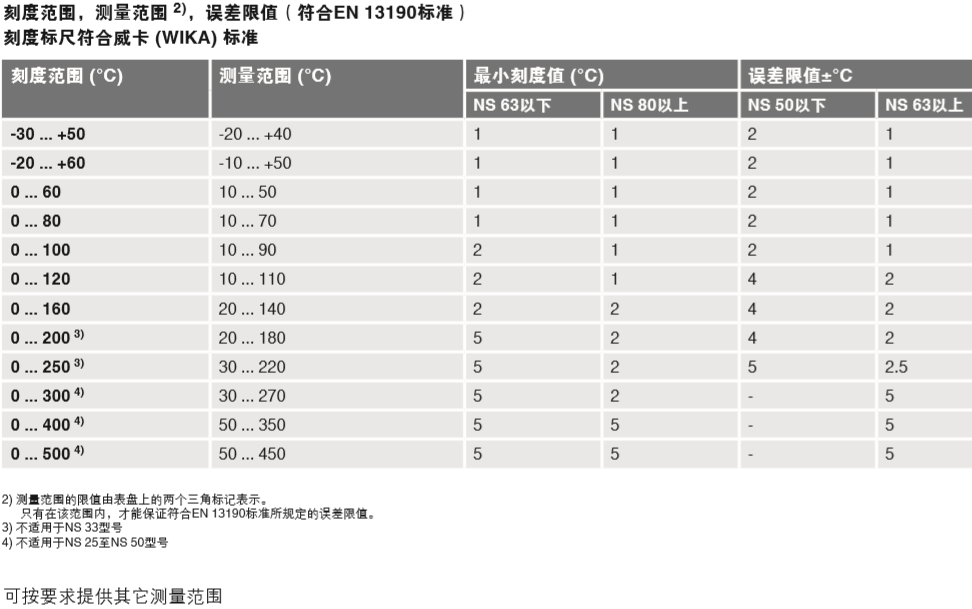

A52、R52型型雙金屬溫度計的生產遵照了EN 13190的要求，不銹鋼外殼，精度等級為1，表圓直徑大于60mm。

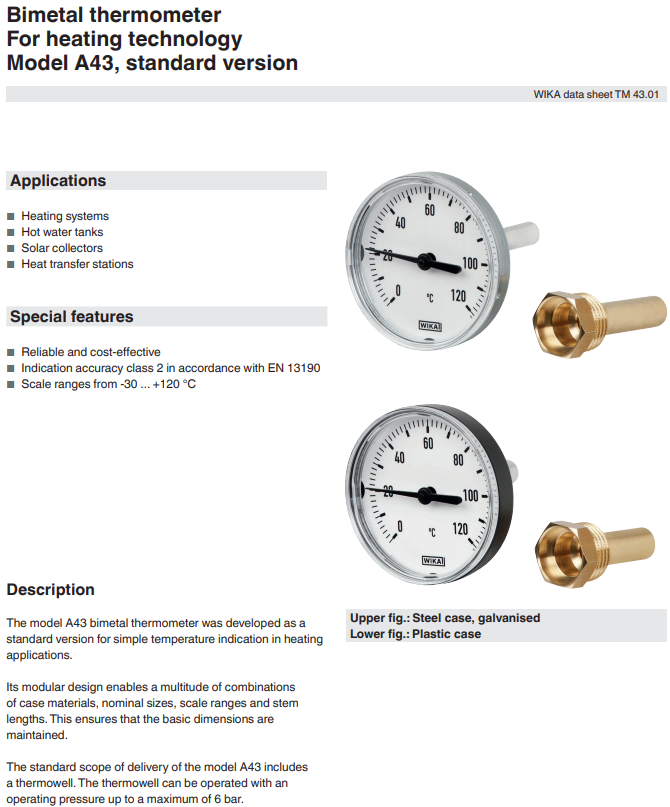

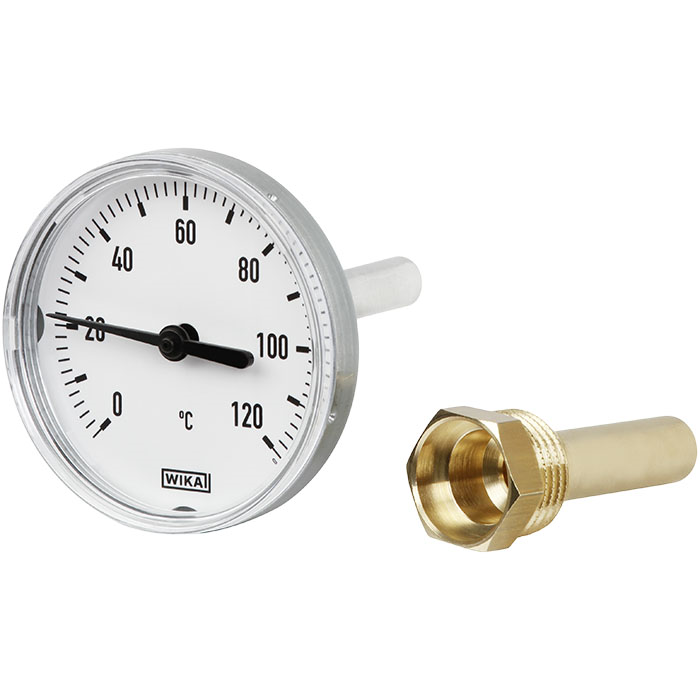

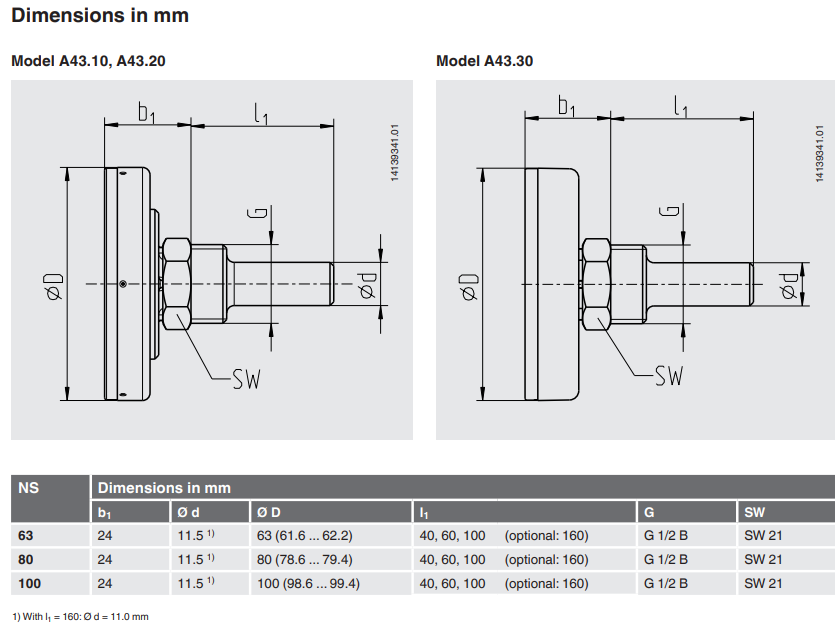

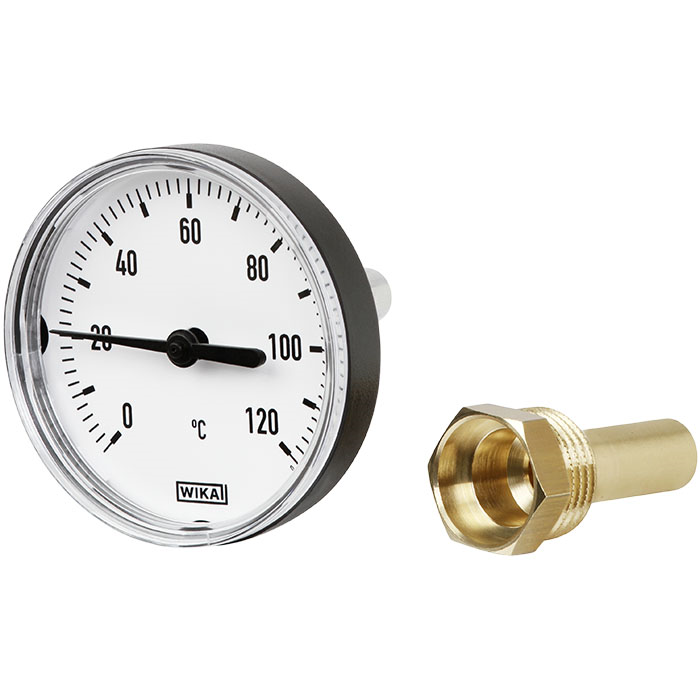

型號A43雙金屬溫度計適用于供暖技術

典型應用：
熱暖系統
熱水箱
太陽集熱器
換熱站

功能特性
安全可靠，性價比高
精度等級：2 ，符合EN 13190標準
量程范圍：-30 ... +120 °C

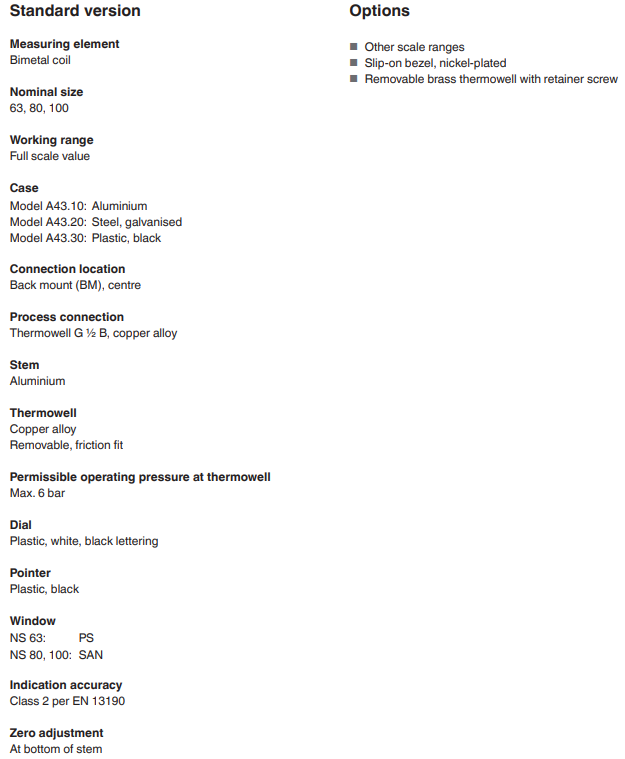

描述
雙金屬溫度計A43是一款應用于供暖行業的標準溫度計。
這款產品可以根據客戶的要求選擇材質、表盤的大小、量程范圍以及探桿的長度。
標準的A43產品包括相應的護套，護套最大的耐壓可以做到0.6 MPa。

雙金屬溫度計A43生產符合EN13190標準，精度等級2，適用于供熱系統。

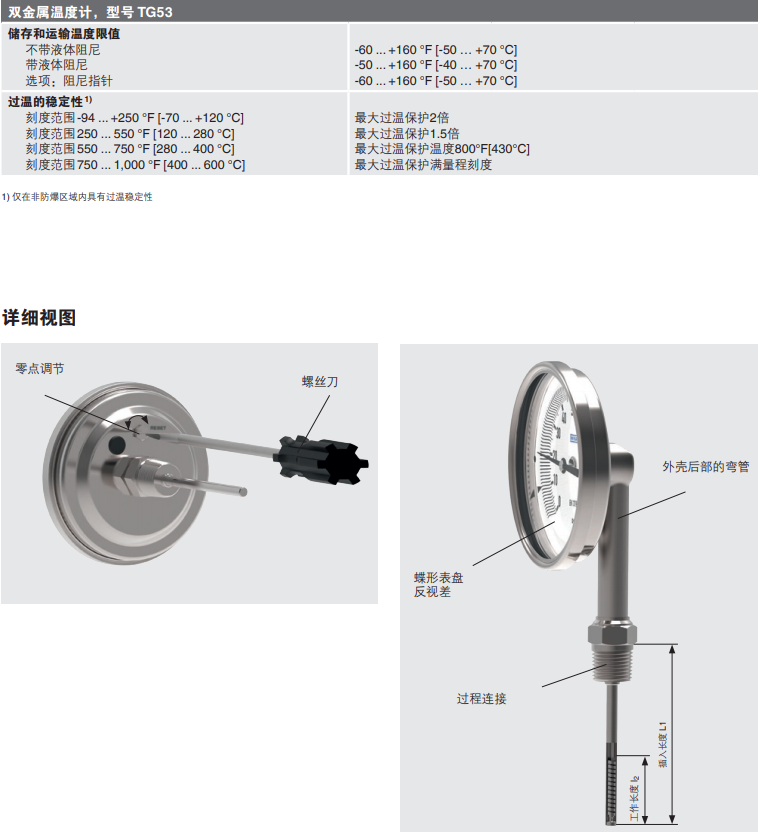

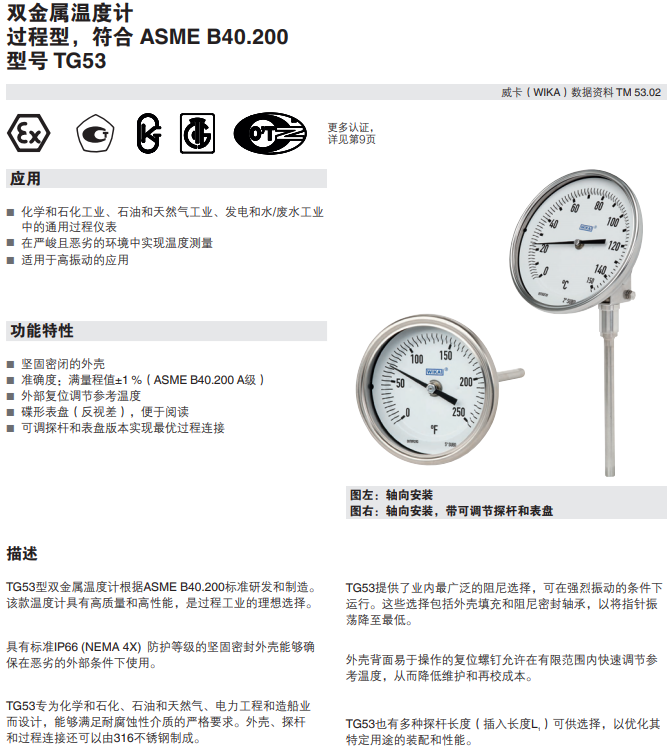

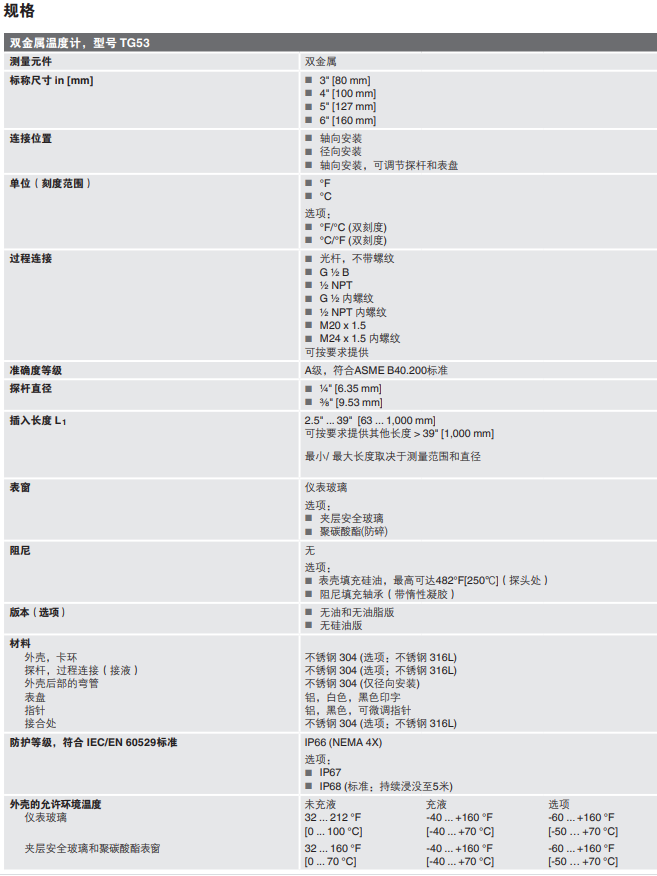

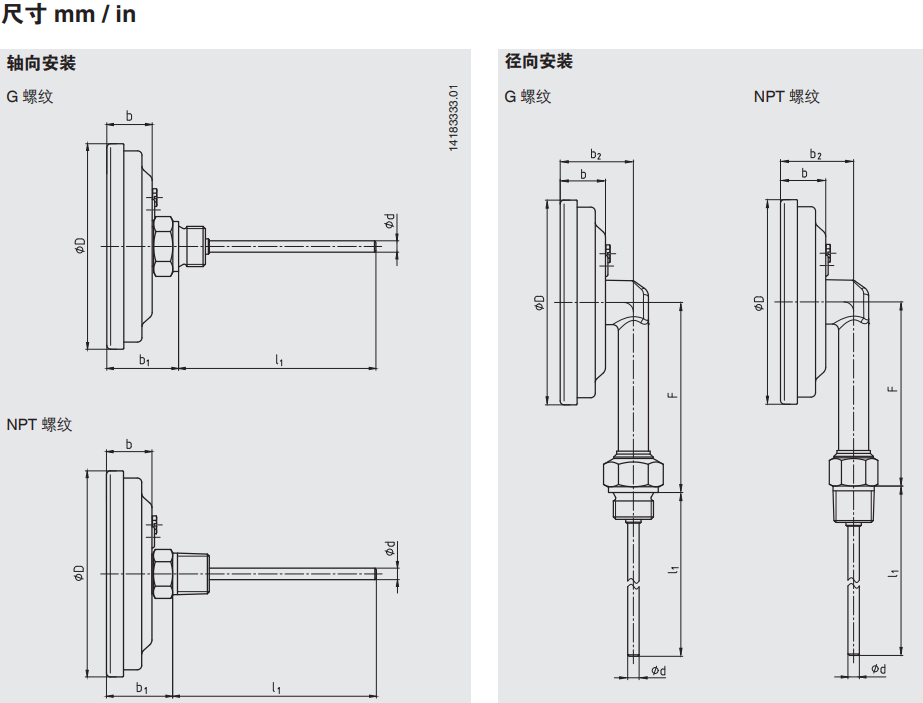

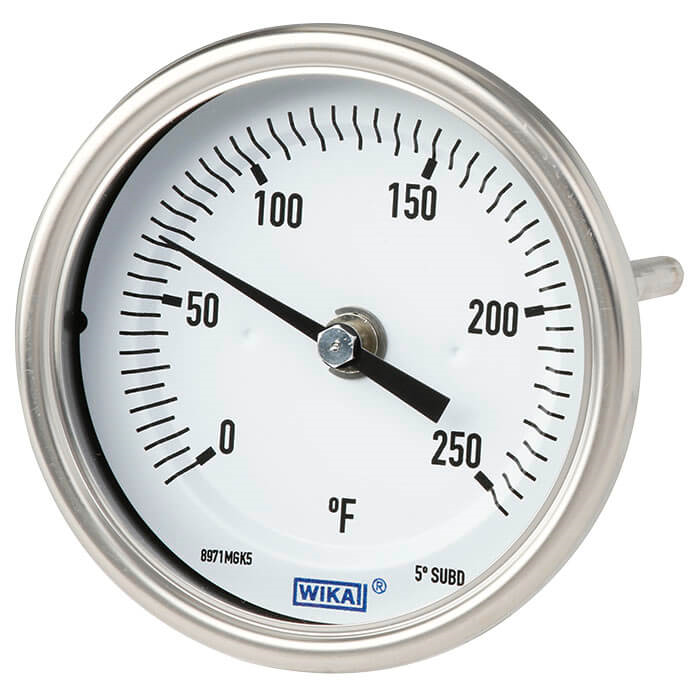

型號TG53工業溫度計過程型，符合ASMEB40.200標準

工業溫度計的應用
一般過程工業，如：化工和石化、石油和天然氣行業、發電和水/廢水處理行業
嚴峻且惡劣的環境中的溫度測量
適用于有高震動的工況
工業溫度計的功能特性
堅固耐用，表殼密封
準確度： ±1 % 滿量程，符合ASME B40.200標準（A級）
表殼外進行參考溫度重置
碟形表盤（反視差），便于閱讀

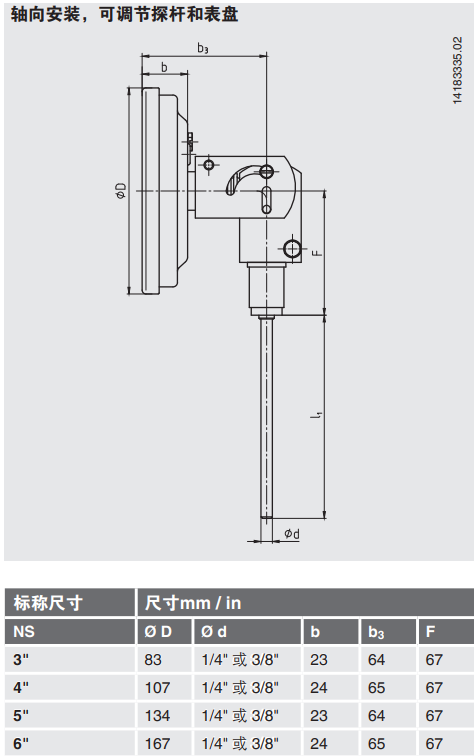

可調探桿和表盤，實現最優過程連接

工業溫度計的描述
TG53型工業溫度計根據ASME B40.200標準研發和制造。該款溫度計具有高質量和高性能，是過程工業的理想選擇。
具有標準IP66 (NEMA 4X)防護等級的堅固密封外殼能夠確保溫度計在惡劣的外部條件下也可正常工作。
TG53型工業溫度計專為化學和石化、石油和天然氣、電力工程和造船業而設計，能夠滿足耐腐蝕性介質的嚴格要求。外殼、探桿和過程連接還可以由316不銹鋼制成。
該類型工業溫度計擁有各類的阻尼選擇，可在劇烈震動的條件下運行。這些選擇包含外殼填充和阻尼密封軸承，以將指針振蕩降至最低。
外殼背面易于操作的復位螺釘允許在有限范圍內快速調節參考溫度，從而降低維護和再校成本。
TG53也有多種探桿長度（插入長度L1）可供選擇，以優化其特定用途的配置和性能。

型號A48雙金屬溫度計適用于空調和制冷系統

型號TG54雙金屬溫度計過程型，符合EN13190標準

型號A50雙金屬溫度計

型號55雙金屬溫度計適用于流程工業，符合EN13190標準，高端型



型號73不銹鋼氣包式溫度計


型號70不銹鋼膨脹式溫度計


型號TGT73帶電信號輸出的氣包式不銹鋼溫度計


型號A46雙金屬溫度計特殊版本適用于供暖行業

型號74氣包式溫度計衛生型應用，不銹鋼系列

型號TF58,TF59膨脹式溫度計58x25mm或62x11mm矩形面板設計

型號75氣包式溫度計高抗振動穩定性，不銹鋼系列

型號IFC膨脹式溫度計

型號TGT70帶電輸出信號的膨脹式溫度計不銹鋼系列，帶或不帶毛細管


型號32V形機械式玻璃管溫度計


型號THM10溫度壓力計經濟型，用于壓力和溫度測量

型號100.0x,100.1x溫度壓力計用于壓力和溫度測量

型號MFT帶毛細管溫度計，用于壓力和溫度測量

型號A2G-61風管溫度傳感器

WIKA電接點溫度計
所有需要在本地顯示過程壓力、同時又必須監控閾值的應用都是帶開關觸點的溫度計的用武之地。開關觸點會根據顯示測量儀表的指針位置接通或斷開電路。如果讀數遠超或低于設定值，就會觸發報警，這就是所謂的“報警觸點”。觸點壓力表也可用于啟動、停止或開關過程。

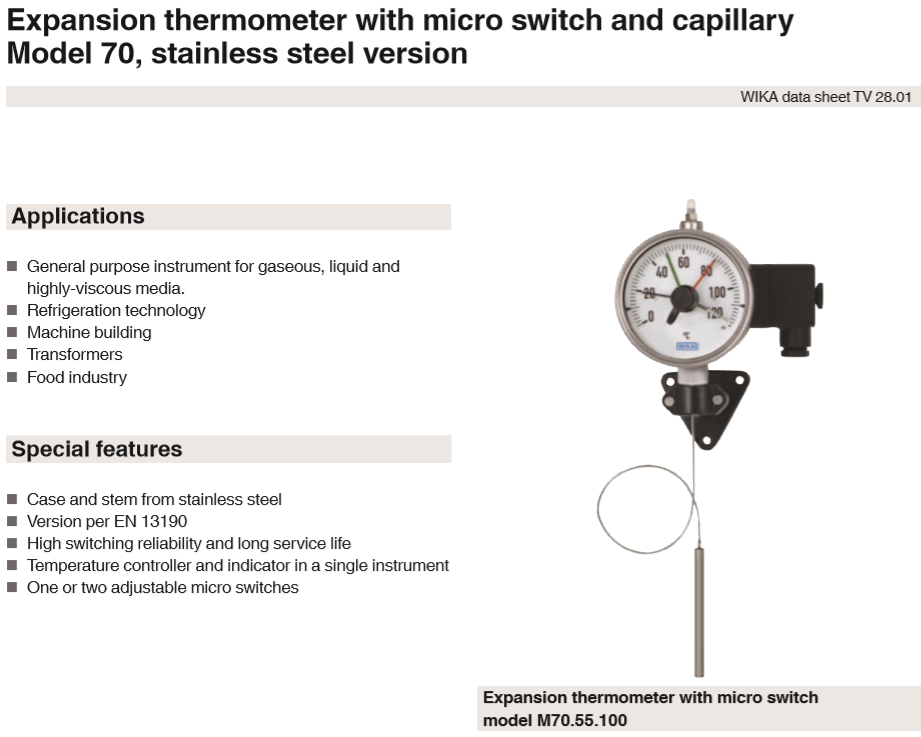

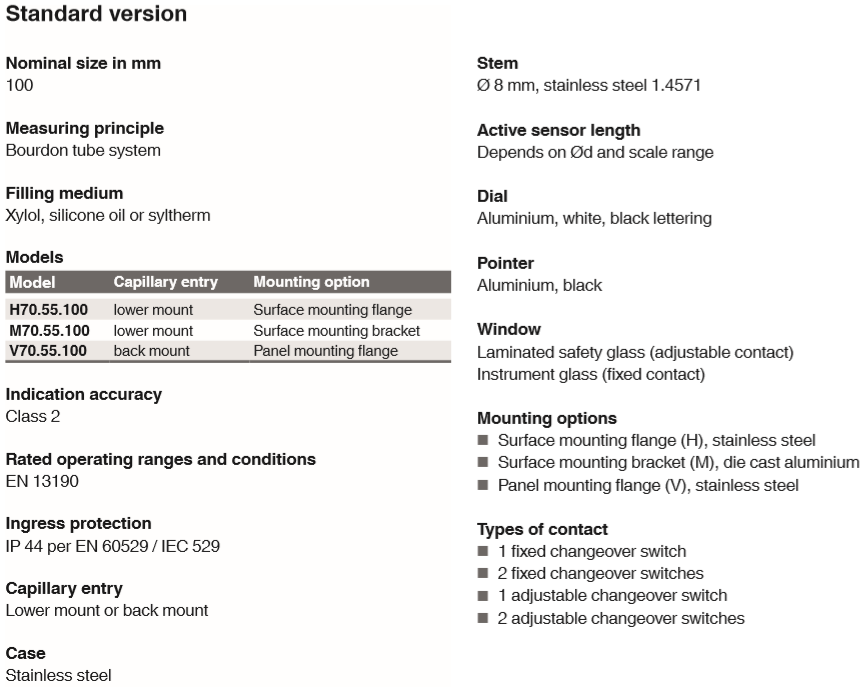

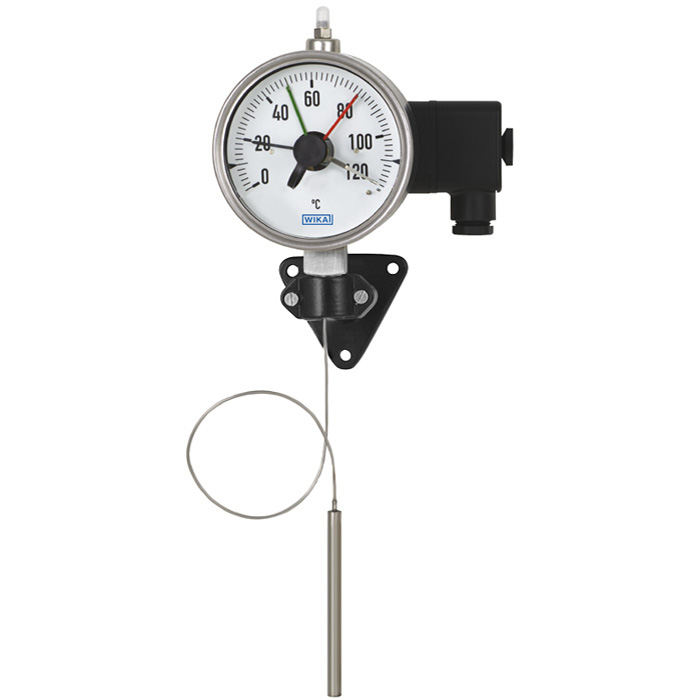

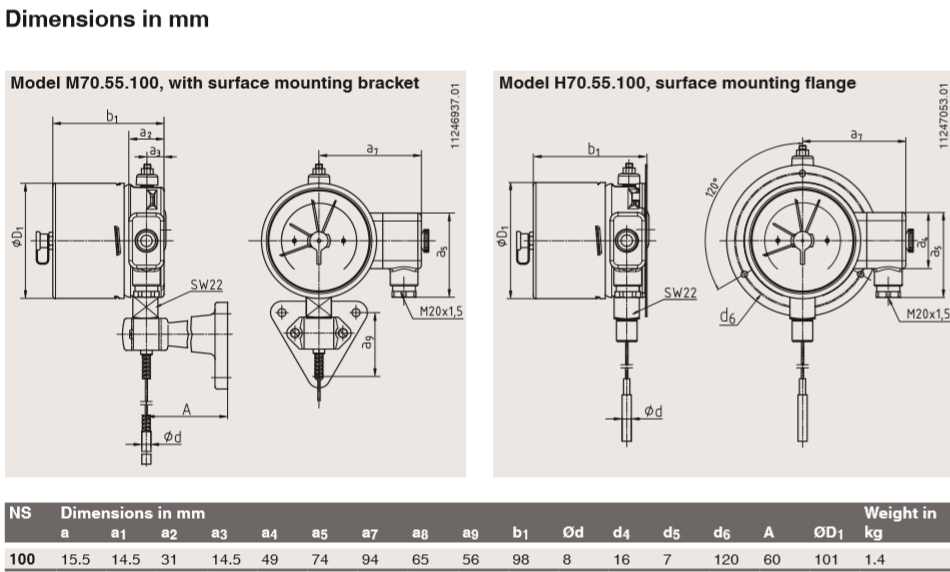

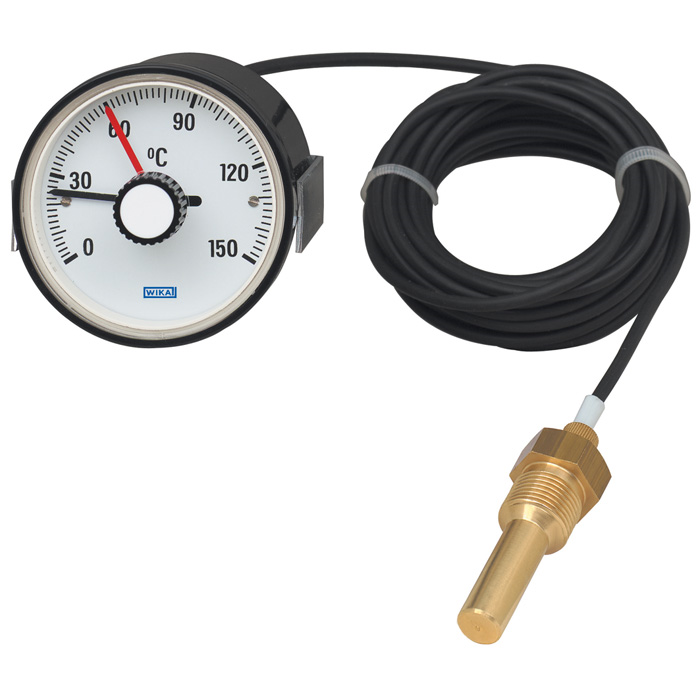

型號70-8xx帶微動開關和毛細管的膨脹式不銹鋼溫度計
典型應用：
適用于氣體、液體和高粘度介質的通用型儀表
制冷技術
機械制造
變壓器
食品工業

功能特性
外殼和探桿均由不銹鋼制成
符合DIN EN 13190標準
高開關可靠性，長使用壽命
一個儀表中集成了溫度控制器和顯示器
一個或兩個可調微動開關

描述
該系列溫度計適用于需要顯示現場溫度，同時要開關電路的所有應用。
膨脹式溫度計可安裝到任意位置上，并且?guī)毠艿男吞栠€可用于難以觸及以及需要長距離跨接的位置。因此，該系列溫度計幾乎可滿足所有應用要求，包括機械制造、制冷和空調技術以及其他工業應用等。

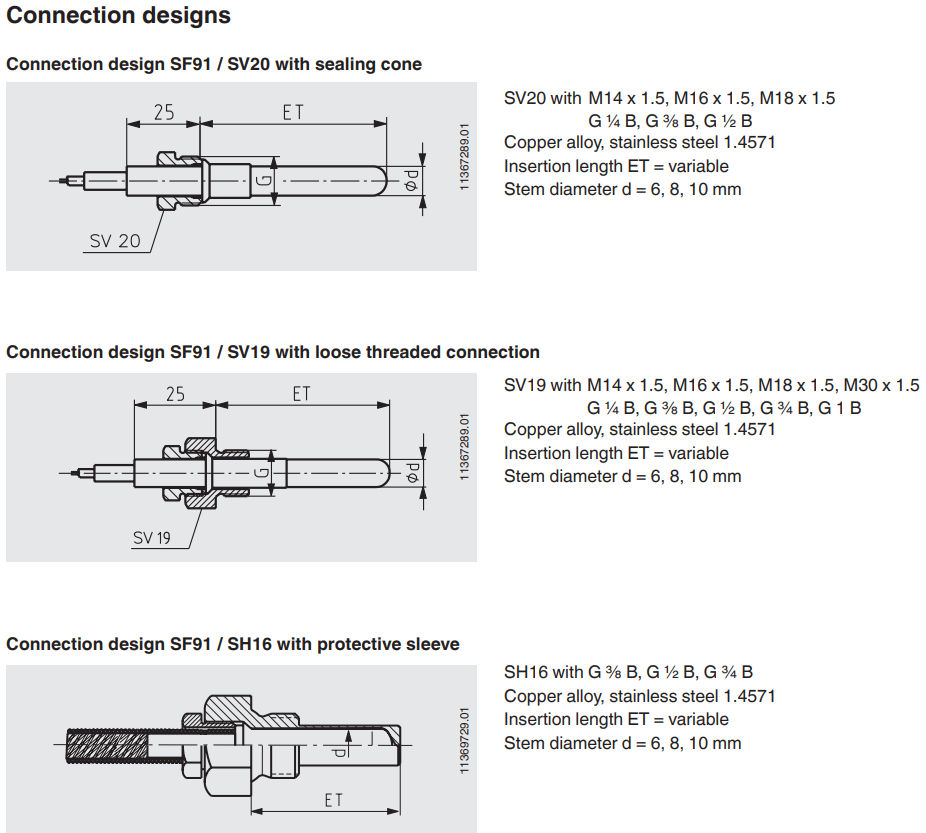

外殼、毛細管、探桿和過程連接件均由不銹鋼制成。此外，用戶還可以根據具體應用選擇不同的插入長度和過程連接件，使得溫度計能以最佳方式安裝到測量點。

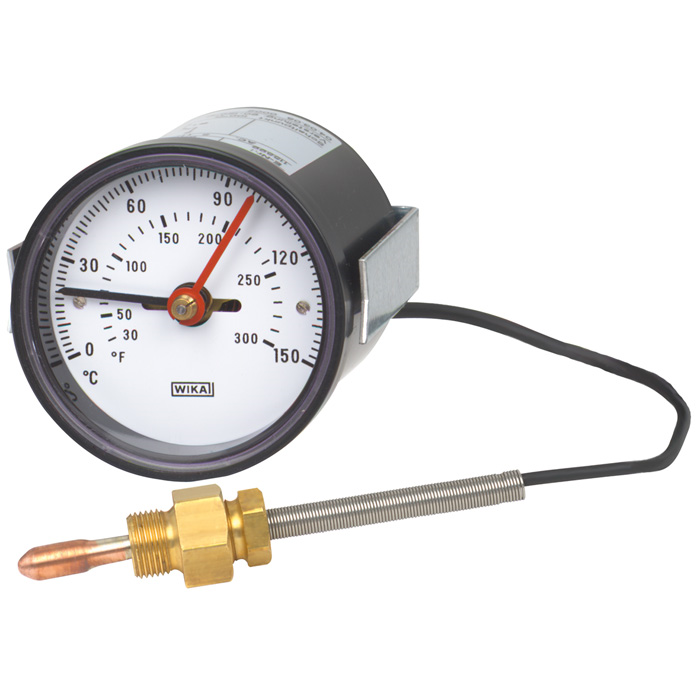

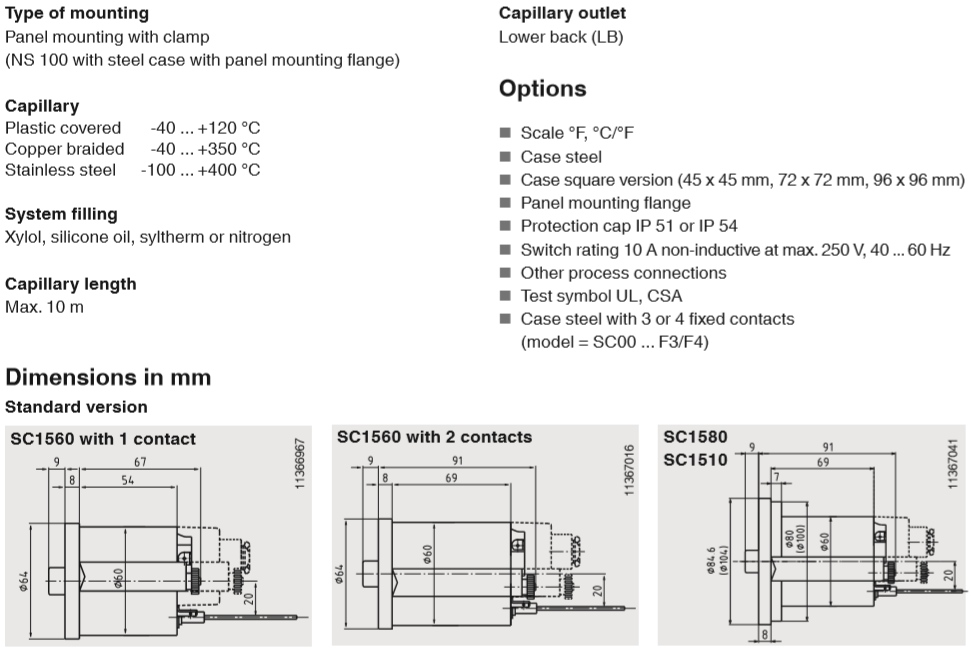

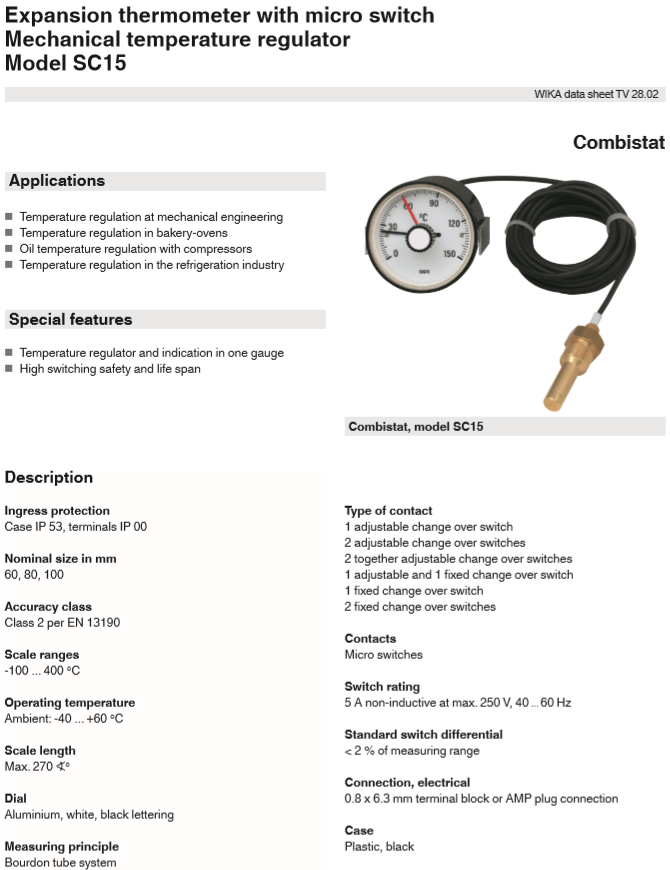

型號SC15帶微動開關的膨脹式溫度計，機械式溫度調節器
典型應用：
機械工程中的溫度調節
面包爐溫度調節
壓縮機油溫調節
制冷工業中的溫度調節

功能特性
在一個儀表中集成了溫度調節器和顯示器
開關安全性高，使用壽命長

描述
防護等級
外殼防護等級為IP 53，接線端子防護等級為IP 00
標準尺寸 (mm)
60、80和100
準確度等級
Class 2，符合EN 13190標準
量程
-100 ... 400 °C
工作溫度
環境溫度：-40 ... +60 °C
指針轉動角度
最大270 ?°
表盤
鋁質、白色，黑色印字
測量原理
波登管系統
電接點類型
1個可調換向開關
2個可調換向開關
2個組合式可調換向開關
1個可調和1個固定換向開關
1個固定換向開關
2個固定換向開關

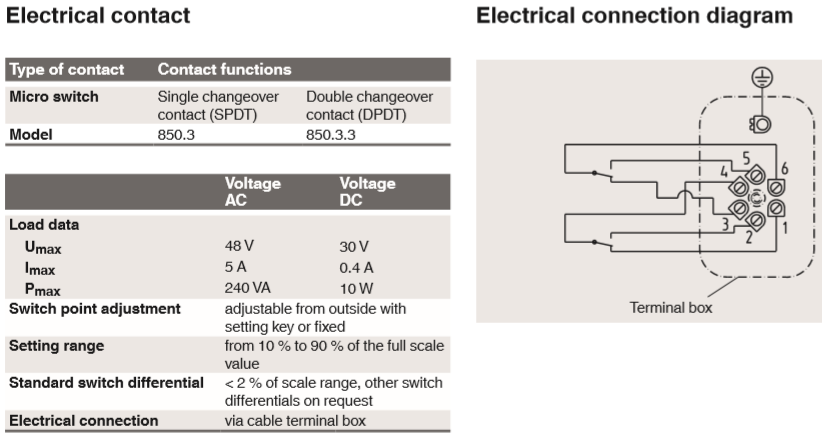

電接點
微動開關

額定開關電流
在最高250 V，40…60 Hz電壓條件下為5A（非感性負載）
標準開關偏差
< 量程的2%
電氣連接
0.8 x 6.3mm接線板或AMP插頭
外殼
塑料、黑色

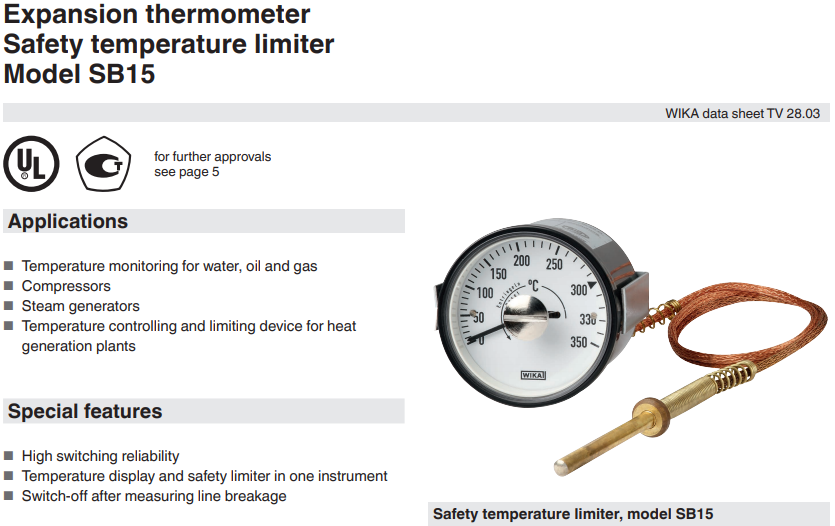

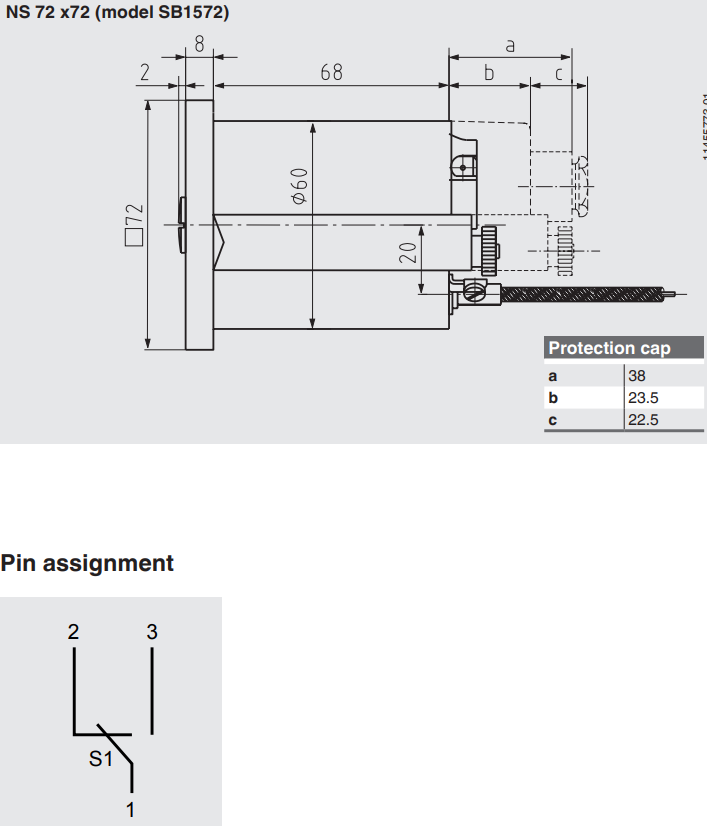

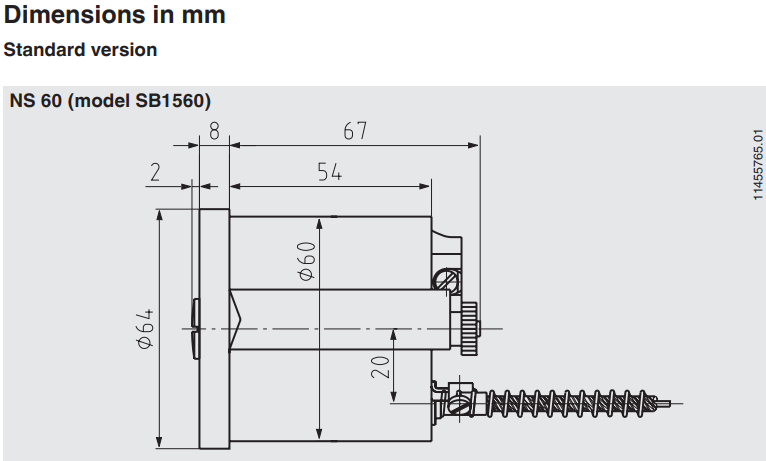

型號SB15、SW15膨脹式溫度計安全溫度報警器
典型應用：
水、油和氣的溫度監測
壓縮機
蒸汽鍋爐
供熱系統的溫度控制和限制

功能特性
開關安全性高
在一個儀表中集成了溫度控制器和顯示器
毛細管斷開時可自動切斷設備

描述
出現故障時，SB15型安全溫度限制器會使系統進入安全工作模式。安裝在指針軸上的撥盤會在溫度達到不可調切換值時或毛細管斷開或堵塞時觸發微動開關，從而將系統鎖定在當前狀態。

只有當系統溫度降低了約量程的3 %以后，且毛細管沒有斷開的情況下，才能使用一個工具進行復位操作。

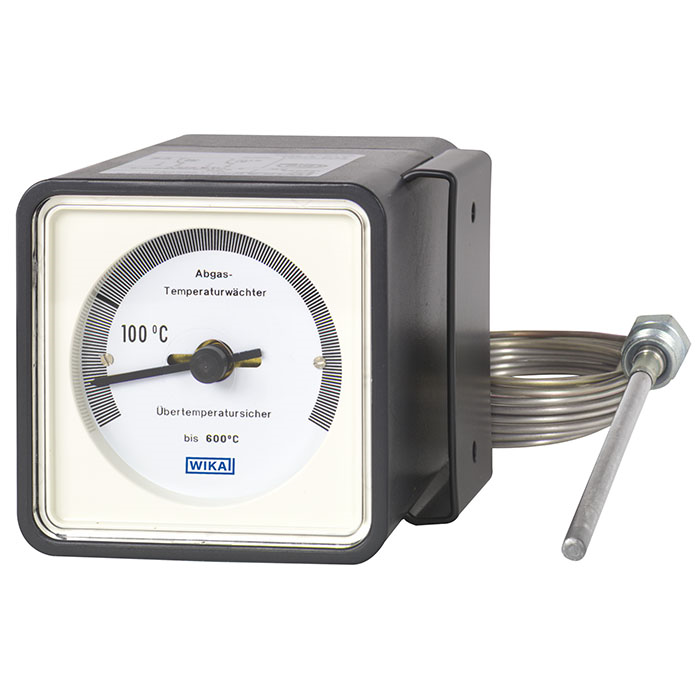

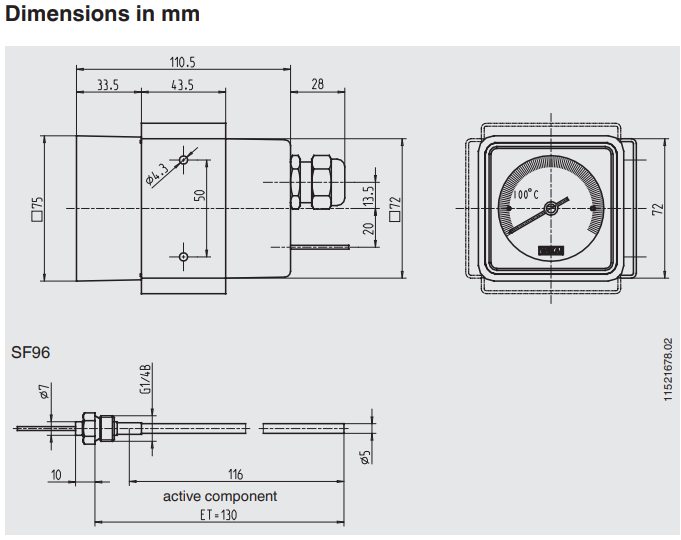

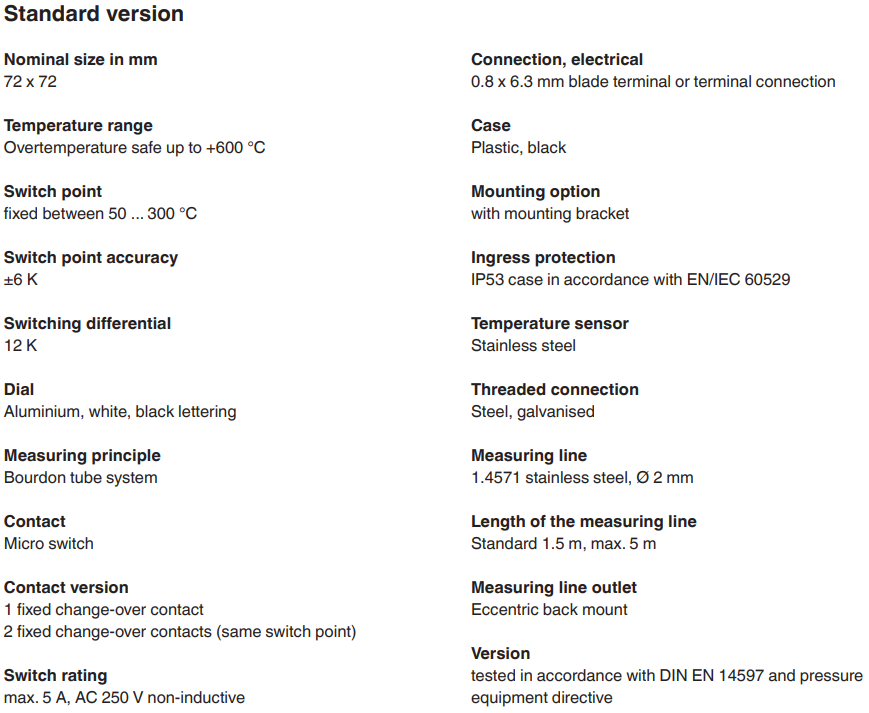

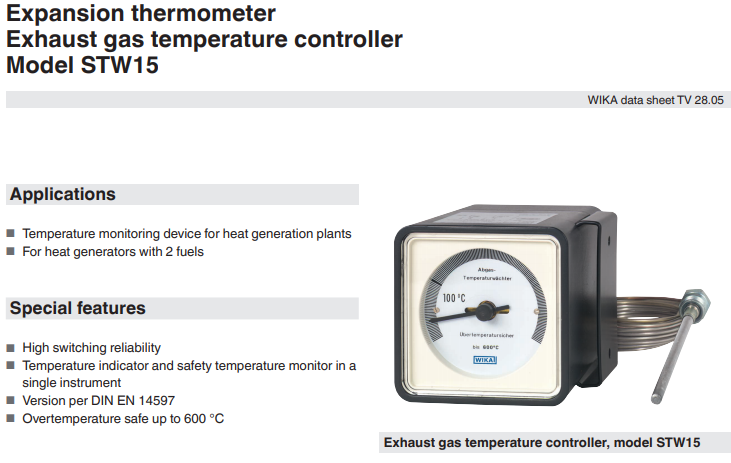

型號STW15膨脹式溫度計氣包式溫度控制器
適用于熱電廠的溫度監測設備
兩種燃料的熱能發電機

功能特性
開關穩定性高
集成了溫度顯示和溫度監控功能
符合DIN EN 14597標準
超溫安全高達600°C

描述
安全溫度控制器STW15是設計使用于氣體（燃料氣體）介質中。當傳感器檢測到溫度超過不可調的設定值時它將會斷開回路。

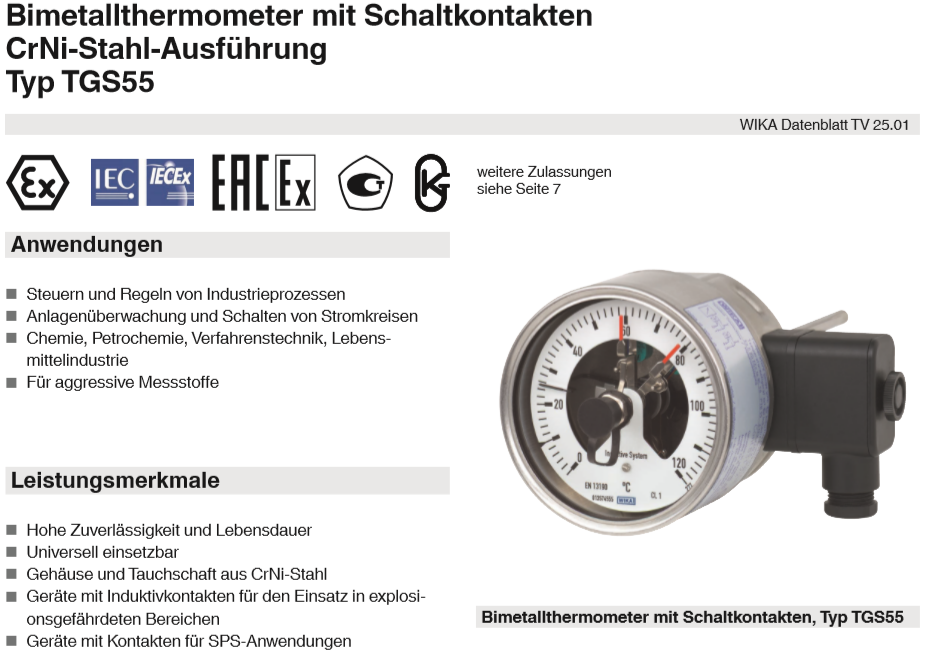

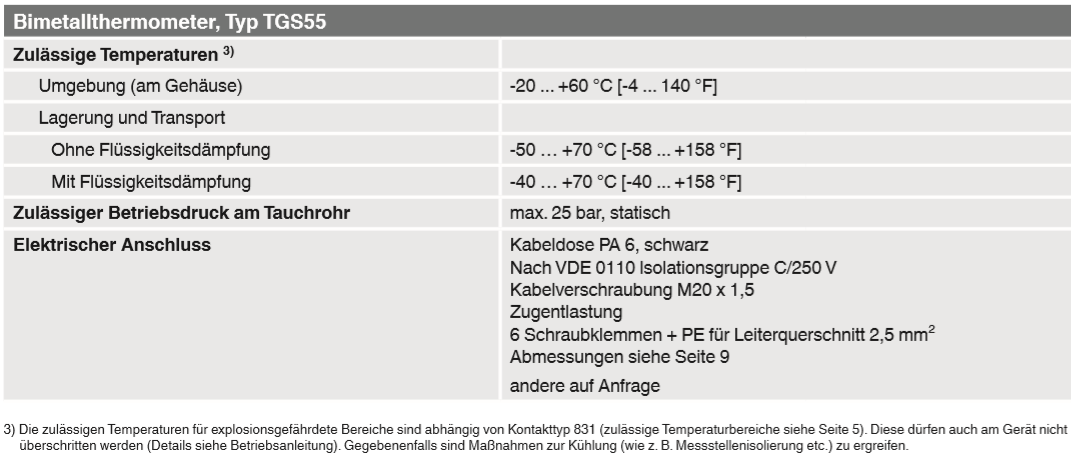

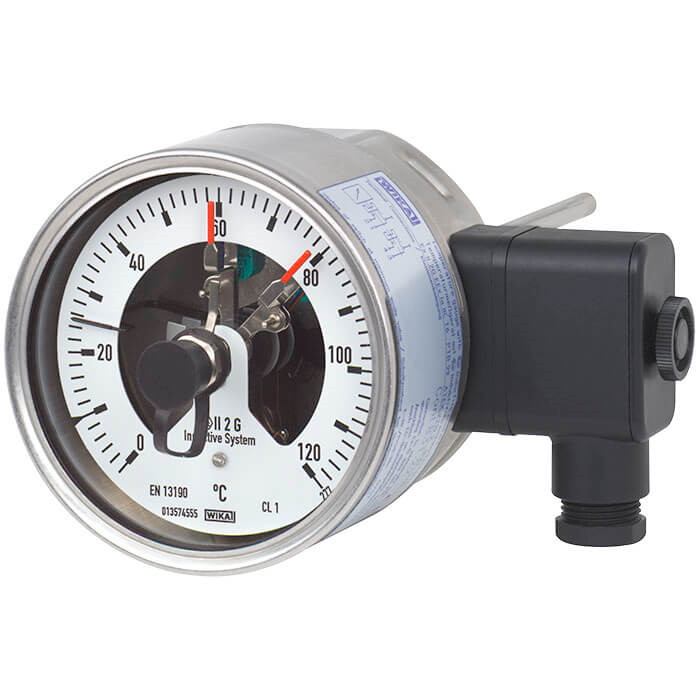

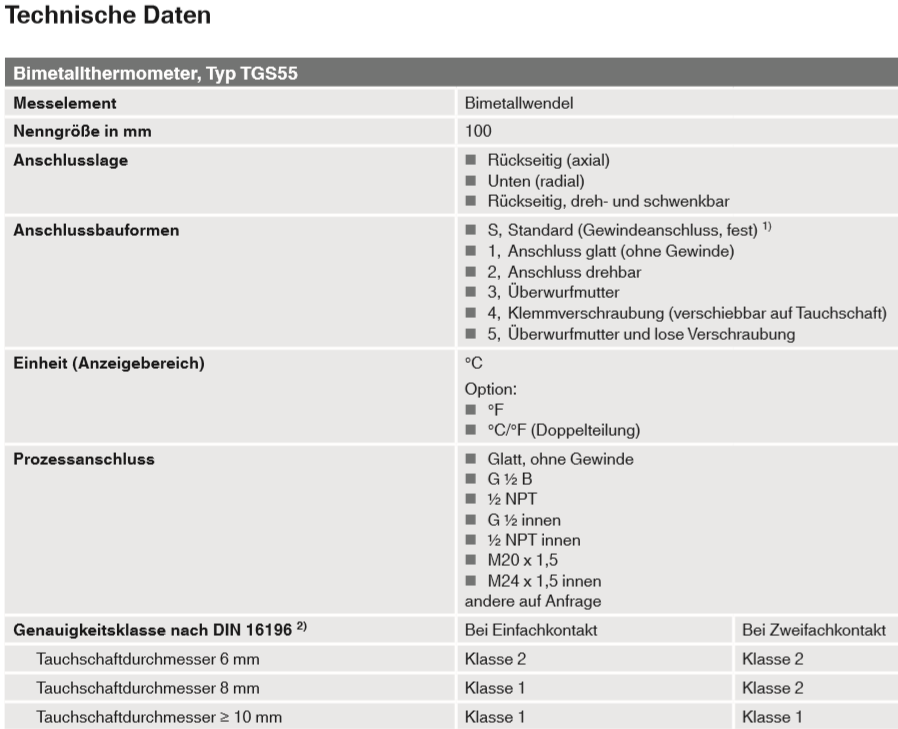

型號TGS55帶電接點不銹鋼雙金屬溫度計
典型應用：
控制和調節工業過程
監控工廠和切換電路
化學工業、石油化工業、工藝技術和食品行業
適用于腐蝕性介質

功能特性
可靠性高，使用壽命長
通用應用
不銹鋼制外殼和探桿
帶電感式電接點的儀表，可在危險區域使用
電接點儀表，適用于PLC應用

描述
所有需要在現場顯示過程溫度，同時又必須切換電路的應用都可以使用該帶電接點的雙金屬溫度計。
電接點開關（也稱“報警電接點”）可根據測量儀表的指針位置接通或關斷電路。電接點開關在全量程范圍內可調。儀表指針（實際值指針）可在整個量程范圍內自由轉動，不受設置的影響。
設定指針可使用一個可插拔的鑰匙（安裝在接線端子盒上）從儀表窗口進行校正。
電接點開關不僅包含多個電接點，而且可以設置單個設定值。當實際值指針超過或低于設定值時，電接點便會進行切換。

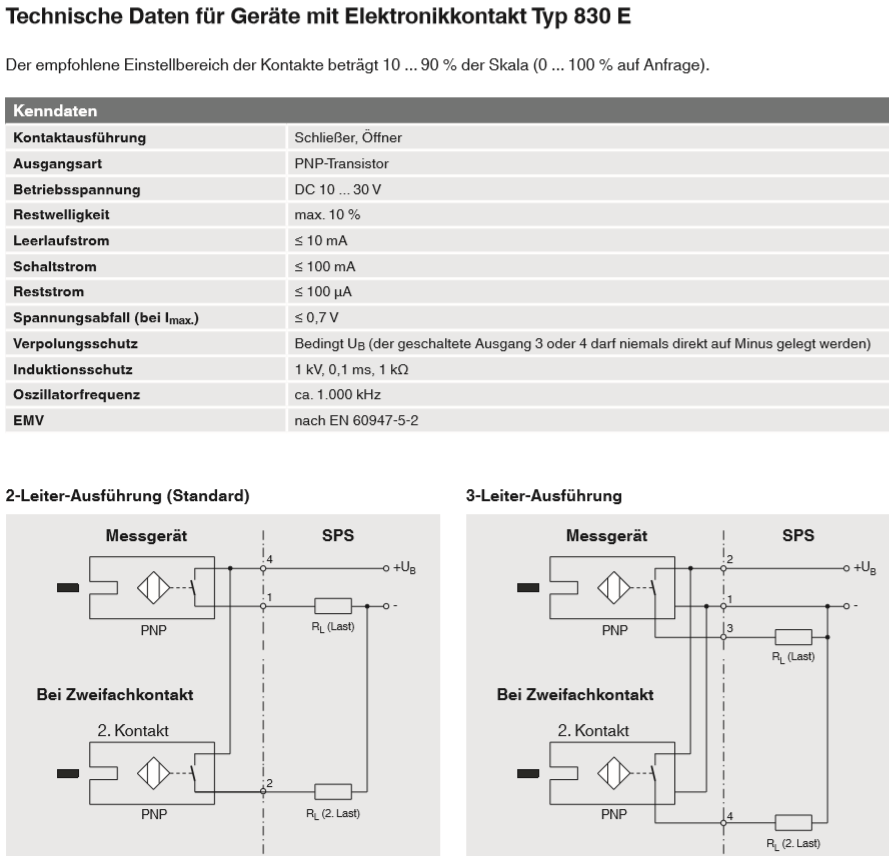

電接點開關包括電感式電接點和電子式電接點。其中電感式電接點可用于危險區域。電子式電接點可用于開關可編程序邏輯控制器（PLC）。

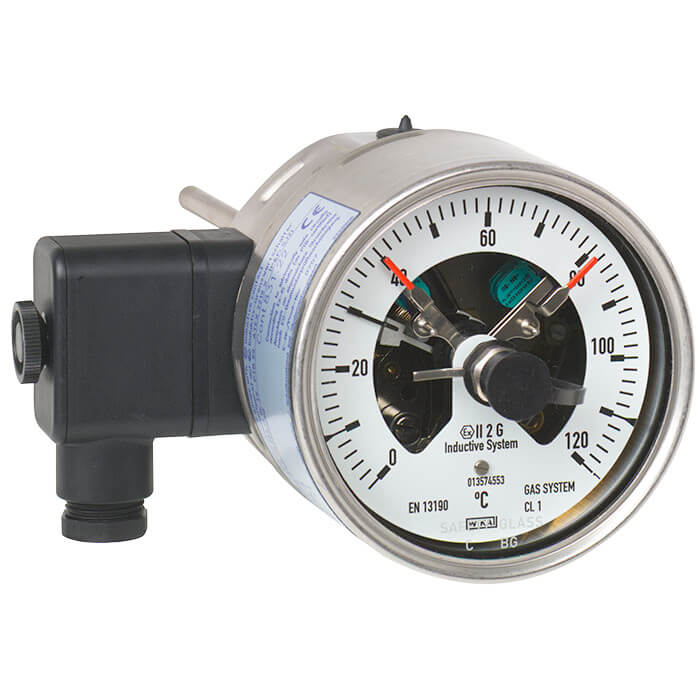

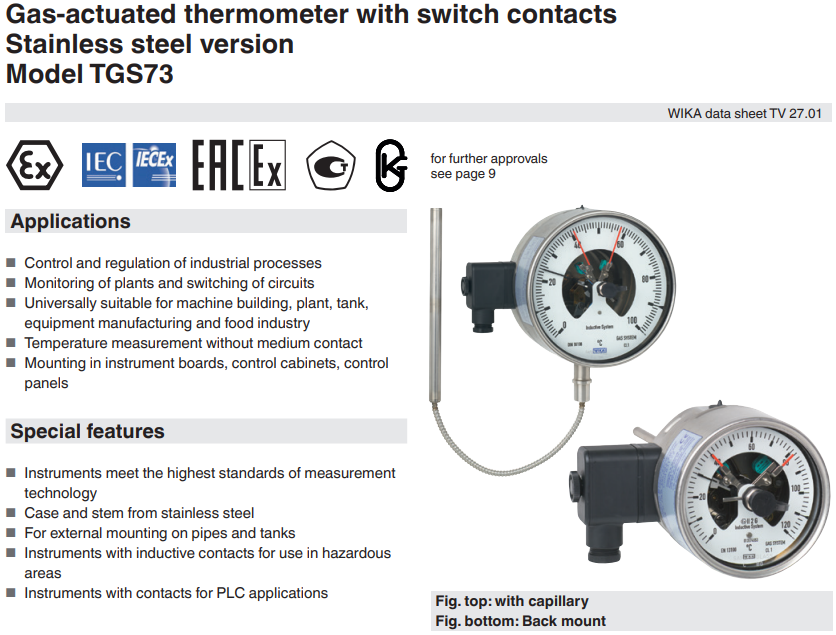

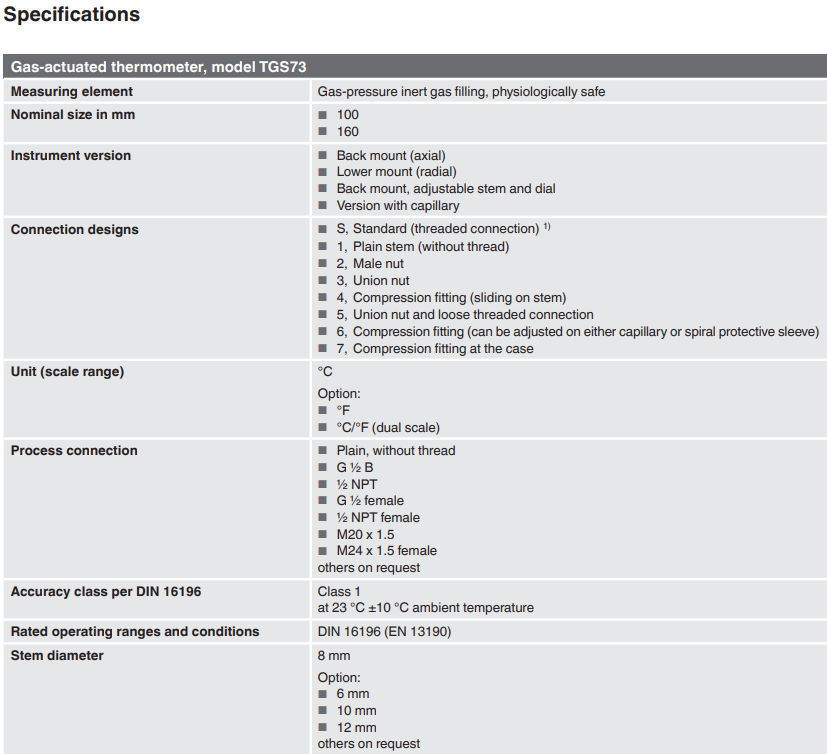

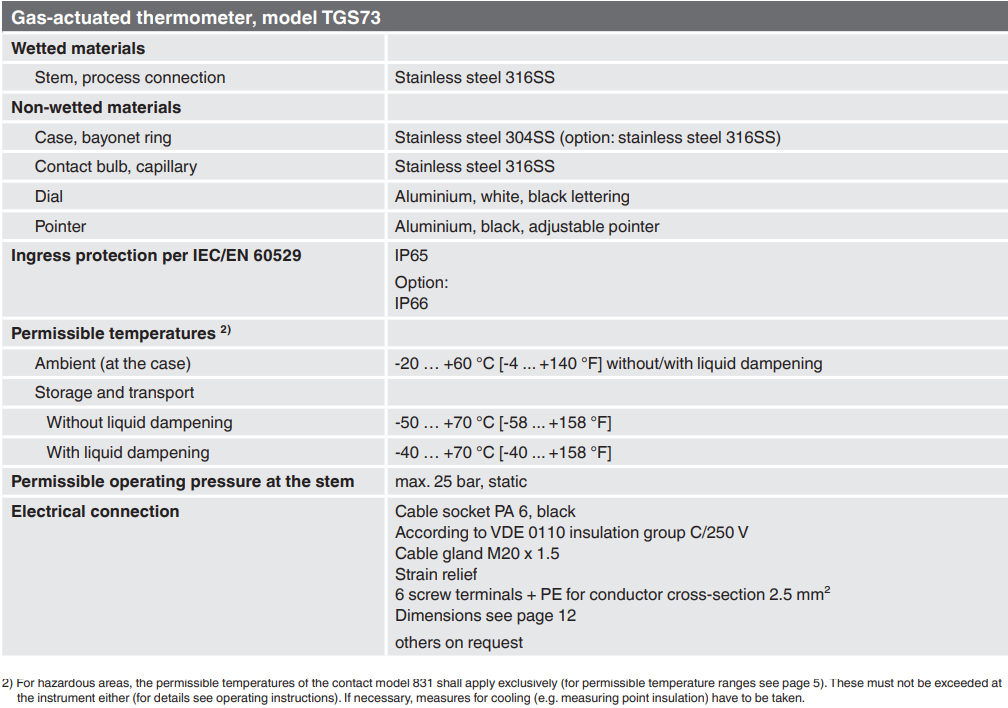

型號TGS73帶電接點不銹鋼氣包式溫度計

典型應用：
控制和調節工業過程
監控工廠和切換電路
普遍適用于機械制造、工廠、儲罐、設備制造和食品工業
在不接觸介質的條件下測量溫度
安裝在儀表盤、控制柜和控制面板內

功能特性
儀表滿足測量技術的最高標準
不銹鋼制外殼和探桿
適用于安裝在管道和儲罐的外部
帶電感式電接點的儀表，可在危險區域使用
電接點儀表，適用于PLC應用

描述
當過程溫度需要就地顯示或在難以接近的地方顯示，同時又必須切換電路時，可以使用帶電接點的氣包式溫度計。
憑借其多樣性的設計，TGS73型氣包式溫度計擁有多種過程連接方式，可以安裝在不同位置。對于可調表頭的版本，可根據實際需求調節視角。對于表面測量版本（不直接接觸介質），即使管道非常小，也可以測量和控制溫度。表面測量版本適合安裝在管道和儲罐的外部。安裝此類溫度計時，必須確保感溫包的整個表面都與測量點接觸。
電接點開關（也稱“報警電接點”）可根據測量儀表的指針位置接通或關斷電路。電接點開關在全量程范圍內可調。儀表指針（實際值指針）可在整個量程范圍內自由轉動，不受設置的影響。設定指針可使用一個可插拔的鑰匙（安裝在接線端子盒上）從儀表窗口進行校正。電接點開關不僅包含多個電接點，而且可以設置單個設定值。當實際值指針超過或低于設定值時，電接點便會進行切換。
電接點開關包括磁助式電接點、電感式電接點和電子式電接點。其中電感式電接點可用于危險區域。電子式電接點可用于開關可編程序邏輯控制器（PLC）。

904.28 KFA6 - SR2 - Ex1.W 1 contact yes
904.29 KFA6 - SR2 - Ex2.W 2 contacts yes
904.30 KHA6 - SH - Ex1 1 contact yes - safety equipment
904.33 KFD2-SH-Ex1 1 contact yes - safety equipment
904.25 MSR 010-I 1 contact no
904.26 MSR 020-I 2 contacts no
904.27 MSR 011-I Two-point control no
