閥組和保護裝置
通過球閥、截止閥、閥組或法蘭閥組，可在調試、維護或校準期間將壓力測量?jī)x表與工藝過程安全隔離開。保護設備（如冷凝管、過壓保護器和阻尼器等）可延長壓力測量?jī)x表的使用壽命并擴展其應用范圍。除了豐富的儀表閥門和附件，威卡(WIKA)還可將各種單個部件裝配成一個完整測量裝置（“組裝”）。

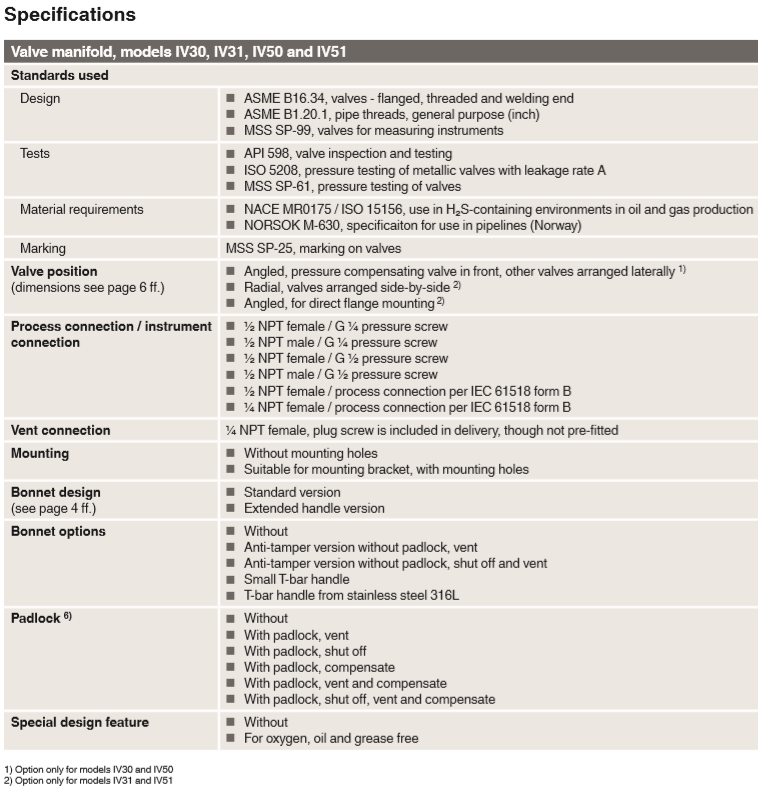

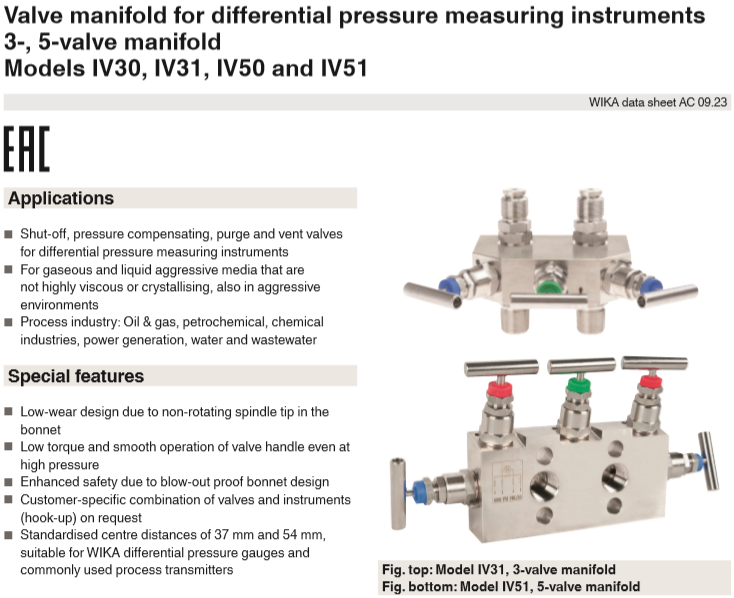

型號IV30,IV31,IV50,IV51閥組，適用于差壓測量?jī)x表的三閥組和五閥組

閥組的應用
差壓測量?jī)x表的阻斷、壓力補償、清洗和泄壓
適用于非高度粘稠或結晶的氣體和液體侵蝕性介質，也適用于腐蝕性環境

過程工業：石油和天然氣、石化、化工、發電、水和廢水處理

閥組的功能特性
低磨損設計，閥帽內主軸頭不可旋轉
閥門手柄扭矩低，即使在高壓下也可平穩運行

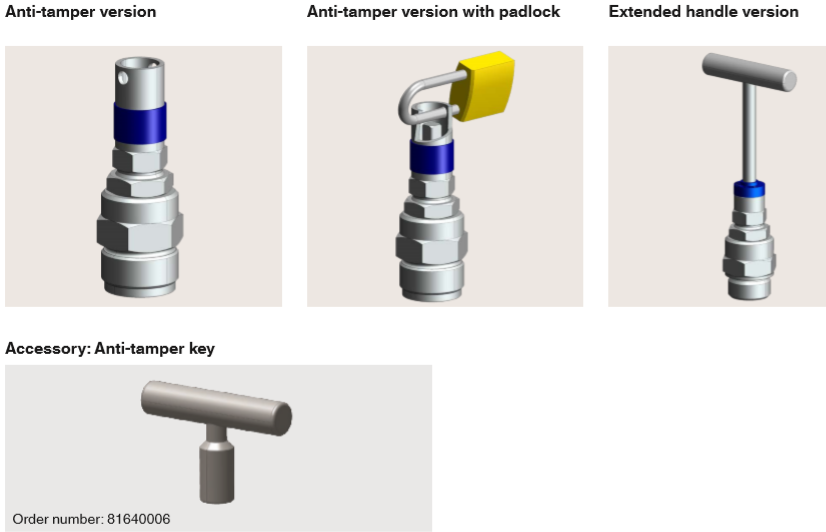

防爆閥帽設計增強了產品安全性
可根據客戶要求組合閥門和儀表（連接）

標準中心距為37mm和54mm，適用于威卡（WIKA）差壓表及普通過程變送器

閥組的描述
IV30和IV31型三閥組
三閥組由兩個阻斷閥和一個壓力補償閥組成。阻斷閥將過程與測量?jī)x表（如壓力表、開關或變送器）分開。壓力補償閥可確保壓力補償在⊕面和?面之間，避免在調試和操作期間發生單邊過壓。

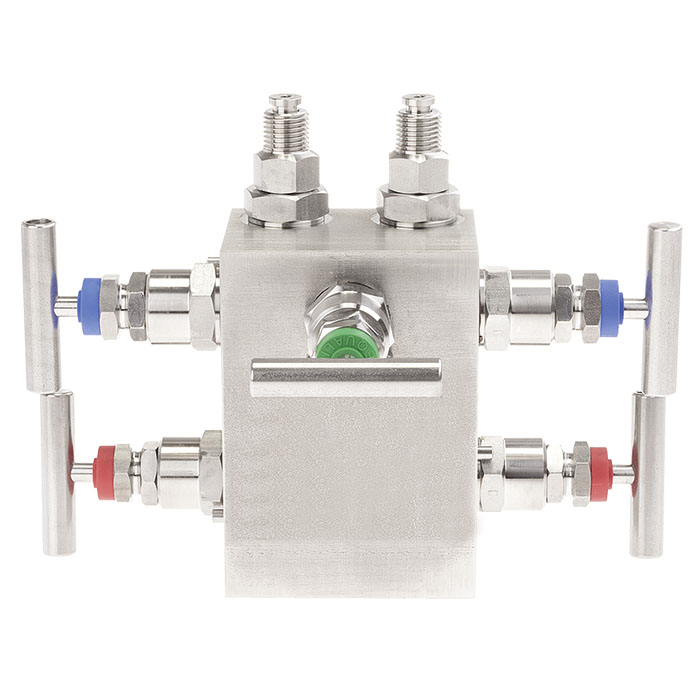

IV50和IV51型五閥組

與三閥組相比，五閥組配有兩個額外的排放閥。單邊壓力排放閥可確保操作人員進行單邊壓力排放，此外還可進行雙邊壓力排放。

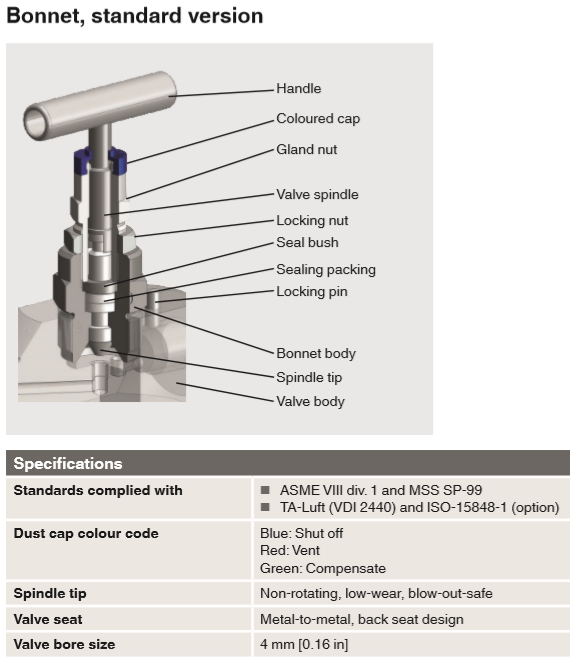

閥組主軸頭不可旋轉，以減輕密封元件的磨損。延長產品使用壽命，尤其在頻繁開啟和關閉的情況下。
閥采用防爆設計，可改善其工作安全性，尤其是在高壓負荷的情況下。

威卡（WIKA）可將閥和壓力測量?jī)x表完美裝配在一起，并將這一服務與其他附件納入到直接安裝的解決方案中，這也被稱為連接。為確保整個系統的工作性能，在進行連接時也會進行泄漏測試。

訂貨代碼：
IV31  14267553
IV51  14267553
IV31  14289800
IV51  14289800

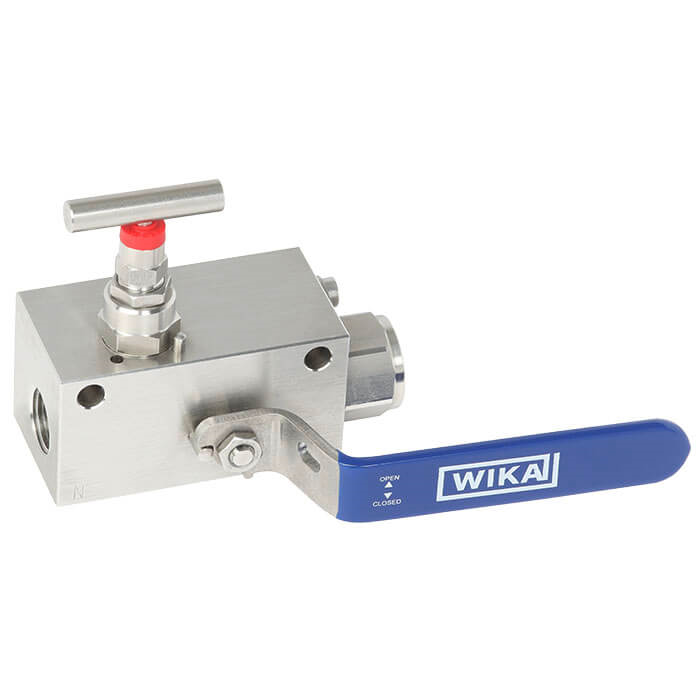

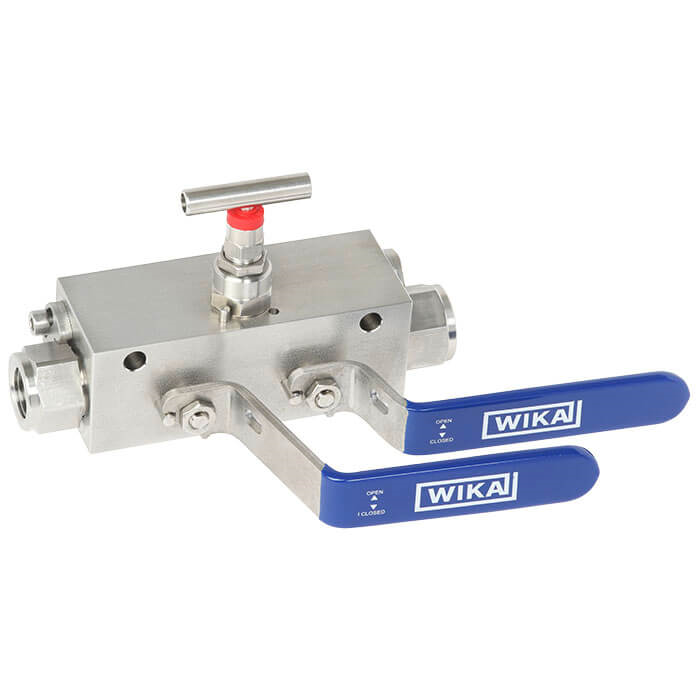

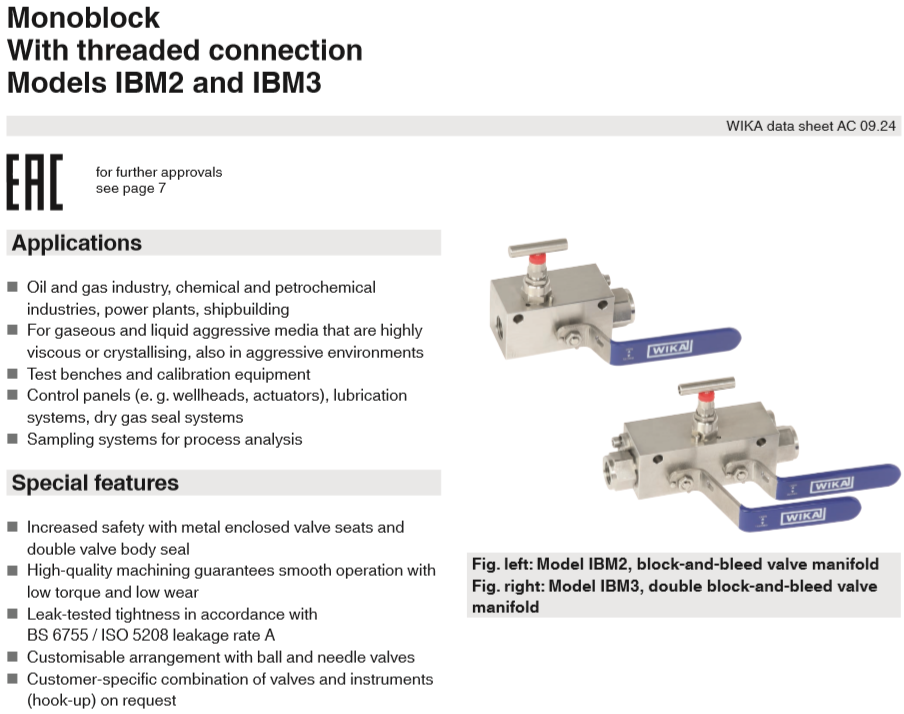

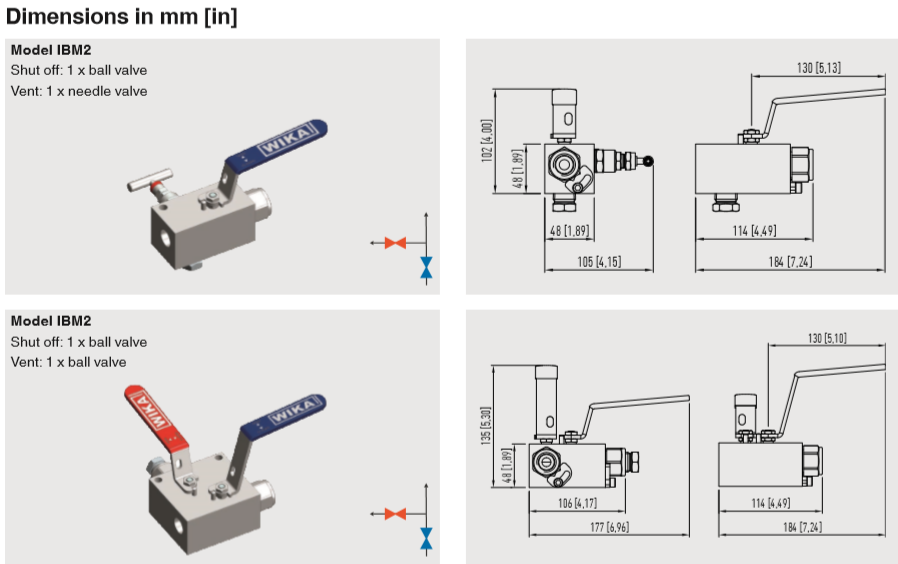

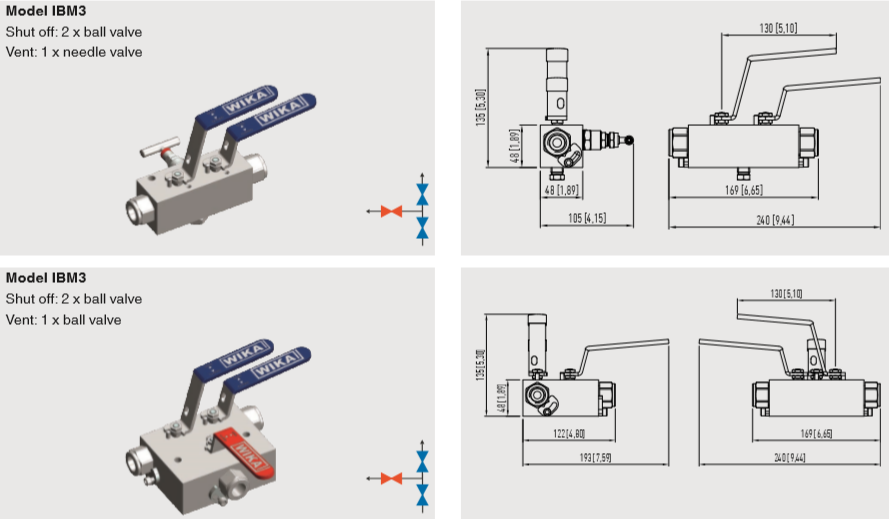

型號IBM2,IBM3截止閥帶螺紋連接

典型應用：
石油和天然氣行業、化工和石化行業、電廠、造船業
適用于氣體和液體，高粘性或結晶性的腐蝕性介質，也適用于腐蝕性環境
測試臺和校準設備
控制面板(如井口、制動器)、潤滑系統、干燥氣體密封系統
過程分析的采樣系統

功能特性
增加了金屬密封閥座和雙閥體密封的安全性
高品質的機械加工，確保操作平穩、低扭矩、低磨損

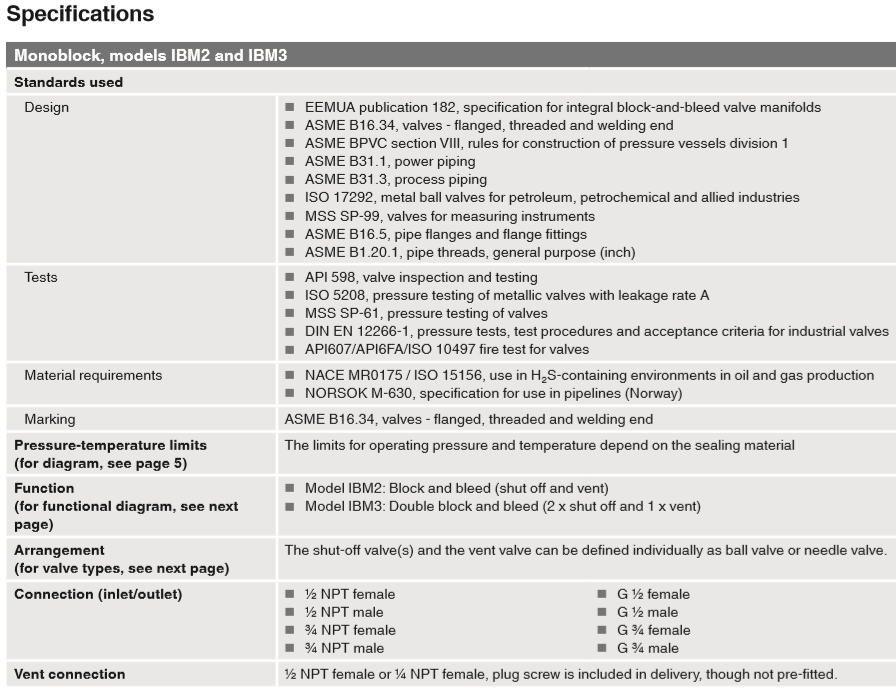

符合BS6755 / ISO 5208 A級泄漏率要求的密封性測試

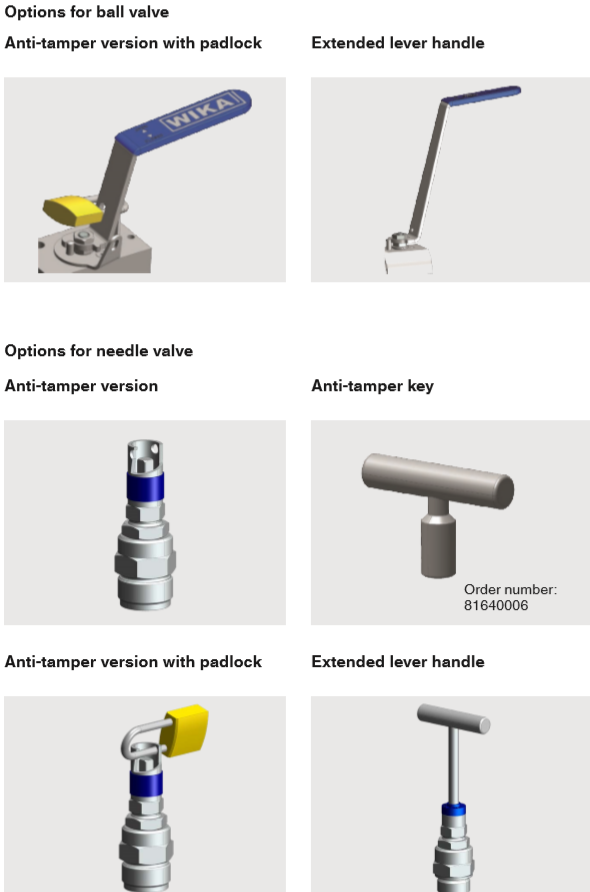

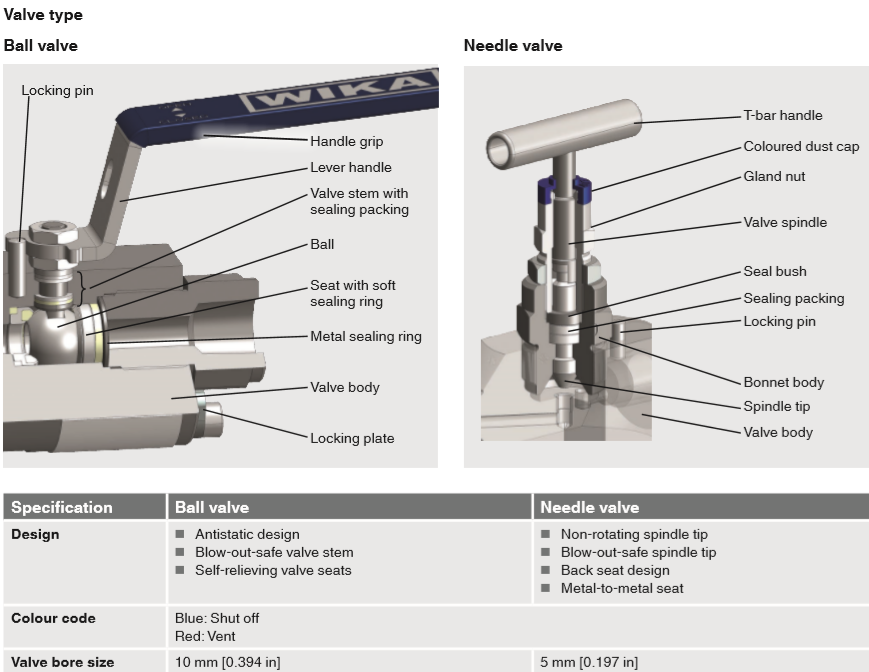

可定制球閥和針閥組合
可為客戶提供定制化閥和儀表的組合(連接組合)

描述
截止閥是專門為安裝空間受限閥控制區域而設計。
憑借其緊湊型設計，截止閥應用范圍極為廣泛，并在較大的溫度范圍內提供高過壓安全保護。模塊化整體結構設計可實現在同一閥體內組合球閥和/或針閥。
對于有液體或污濁介質的應用場合，建議采用球閥，因?yàn)樗子谇逑粗蓖▋?nèi)孔。
閥座設計和閥體的冗余密封確保了高耐久性和密封性。如果軟閥座失效，金屬對金屬閥座將確保閥的正常操作并可設置到安全位置。該過程與測量?jī)x器之間的連接以及與大氣之間的連接的緊密性得到了保證。

內部零件的超精密加工使操作非常平穩和精確，即使在高壓下和長時間沒有閥操作后也是如此。產品的表面處理實現了將腐蝕性介質的侵蝕降到最小，使其更容易清洗。

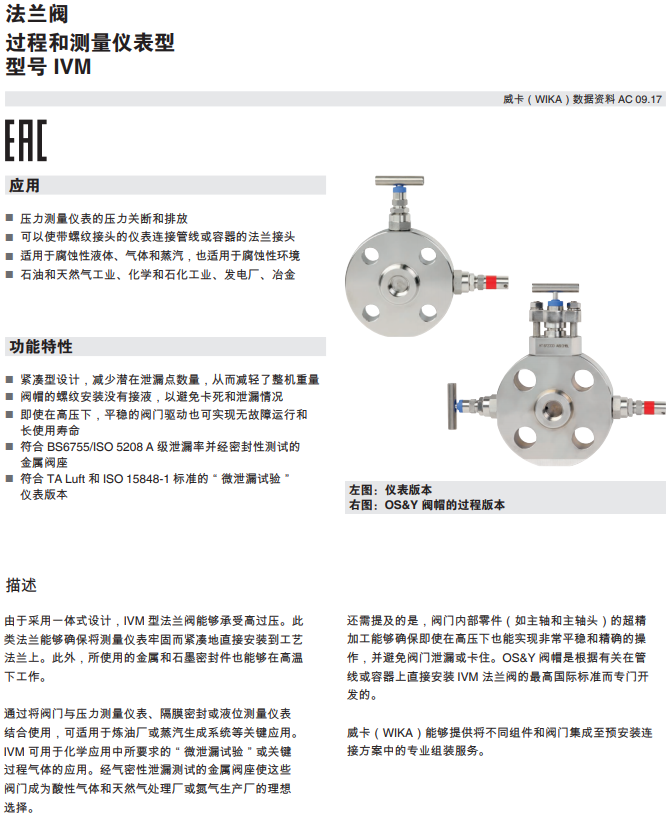

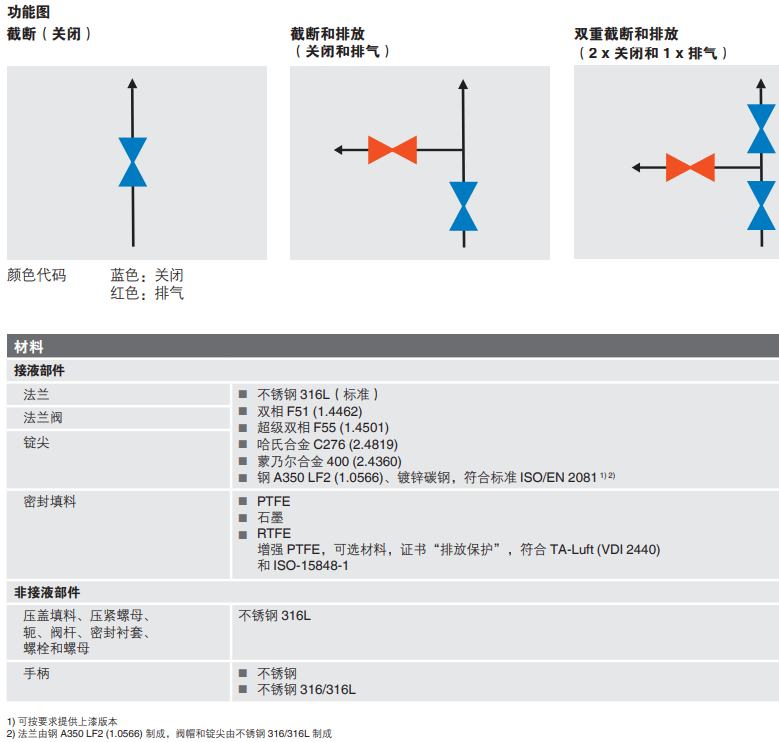

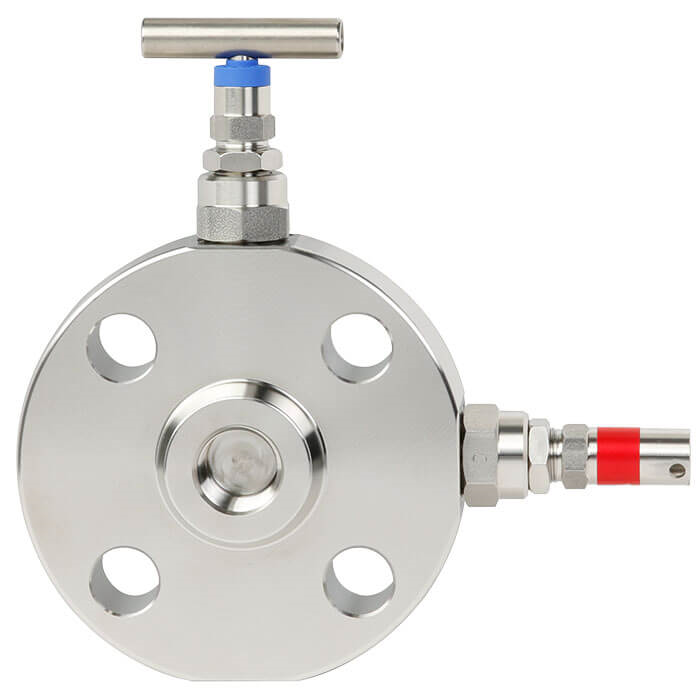

型號IVM法蘭閥工藝和儀表版本

典型應用：
壓力測量?jī)x表的壓力關斷和排放
可以將帶螺紋接頭的儀表連接管線或容器的法蘭接頭
適用于腐蝕性液體、氣體和蒸汽，也適用于腐蝕性環境

石油和天然氣工業、化學和石化工業、發電廠、冶金

功能特性
緊湊型設計，減少潛在泄漏點數量，從而減輕了整機重量
閥帽的螺紋安裝沒有接液，以避免卡死和泄漏情況
即使在高壓下，平穩的閥門驅動也可實現無故障運行和長使用壽命
符合BS 6755/ISO 5208 A級泄漏率并經密封性測試的金屬閥座

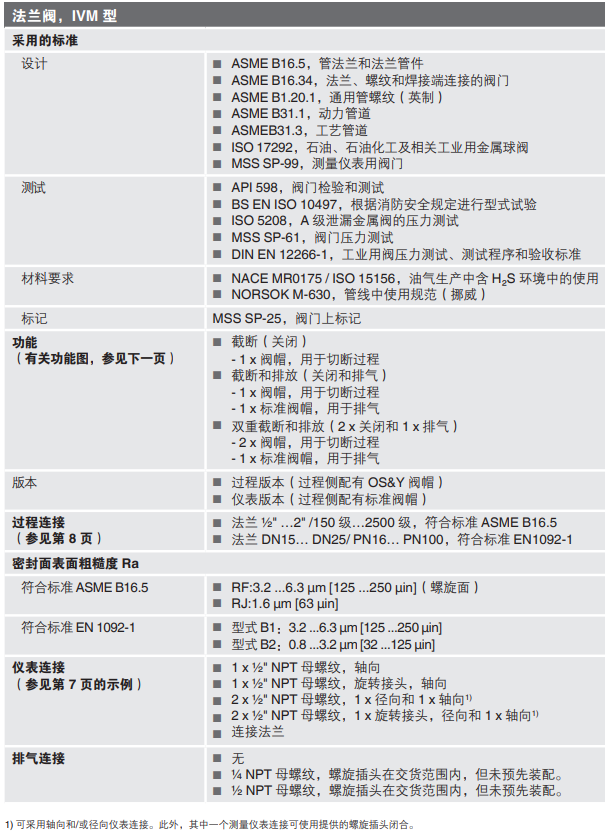

符合TA Luft和ISO 15848-1標準的“微泄漏試驗”儀表版本

描述

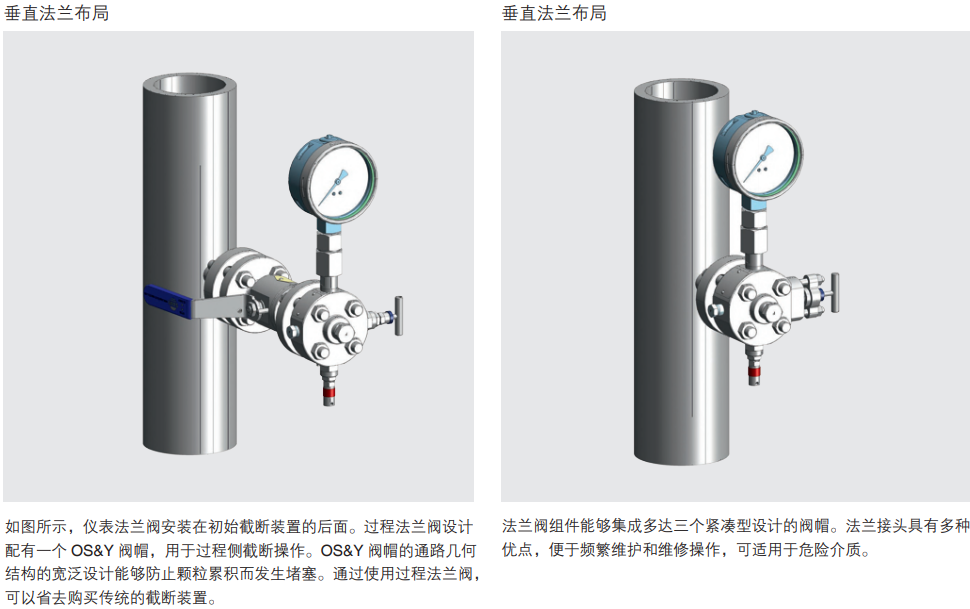

由于采用一體式設計，IVM型法蘭閥能夠承受高過壓。此類法蘭能夠確保將測量?jī)x表牢固而緊湊地直接安裝到工藝法蘭上。此外，所使用的金屬和石墨密封件也能夠在高溫下工作。

通過將閥門與壓力測量?jī)x表、隔膜密封或液位測量?jī)x表結合使用，可適用于煉油廠或蒸汽生成系統等關鍵應用。IVM可用于化學應用中所要求的“微泄漏試驗”或關鍵過程氣體的應用。經氣密性泄漏測試的金屬閥座使這些閥門成為酸性氣體和天然氣處理廠或氮?dú)馍a(chǎn)廠的理想選擇。

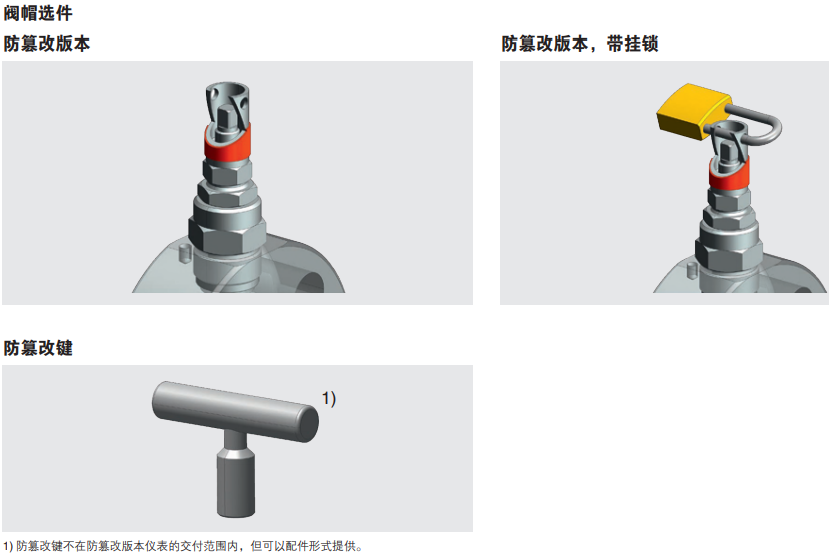

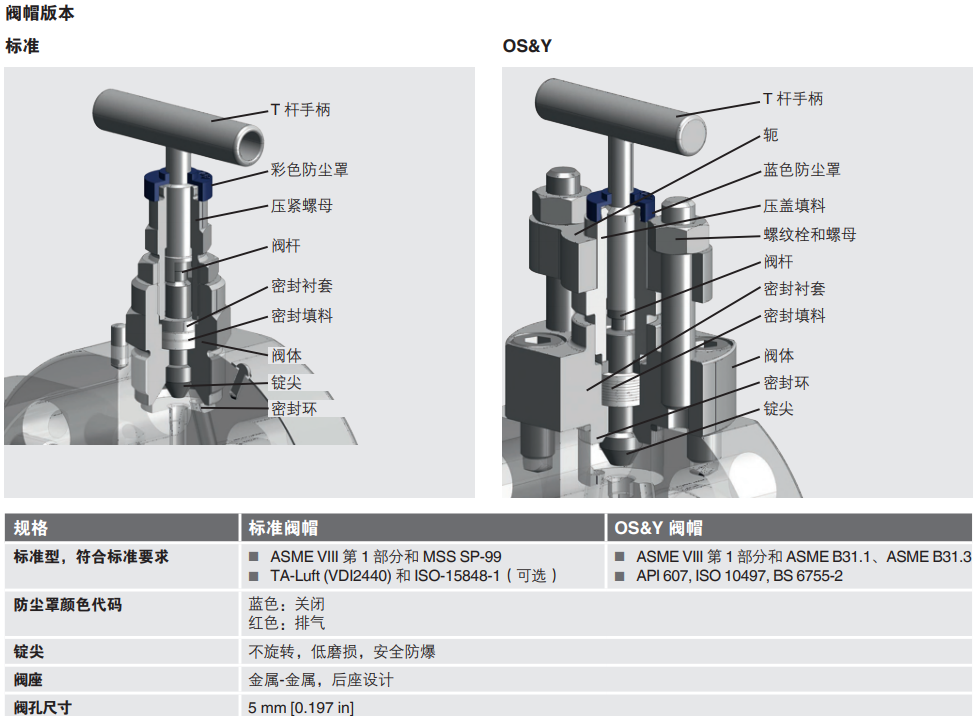

還需提及的是，閥門內部零件（如主軸和主軸頭）的超精加工能夠確保即使在高壓下也能實現非常平穩和精確的操作，并避免閥門泄漏或卡住。OS&Y閥帽是根據有關在管線或容器上直接安裝IVM法蘭閥的最高國際標準而專門開發的。

威卡（WIKA）能夠提供將不同組件和閥門集成至預安裝連接方案中的專業組裝服務。



型號IBS3,IBJ4截止閥用于采樣和進樣過程


型號IBF2,IBF3截止閥帶法蘭連接


型號910.10壓力表截止閥黃銅、鋼或不銹鋼結構


型號910.11儀表閥黃銅、鋼或不銹鋼結構


型號910.13過壓保護器黃銅或不銹鋼結構


型號910.12適用于壓力測量?jī)x表的針閥黃銅、鋼或不銹鋼材質


型號910.15冷凝和連接管適用于壓力測量?jī)x表
